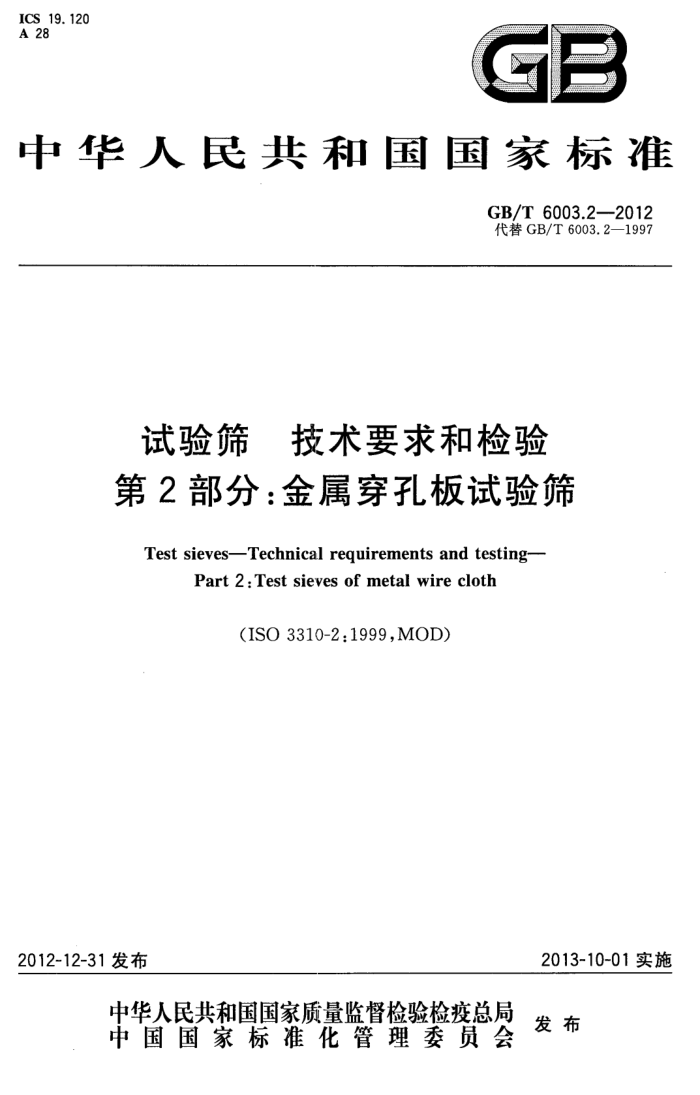

ICS 19. 120 A 28
CP
中华人民共和国国家标准
GB/T 6003.2—2012 代替 GB/T 6003.2—1997
试验筛 技术要求和检验第2部分：金属穿孔板试验筛 Test sievesTechnical requirements and testing-
Part 2: Test sieves of metal wire cloth
(ISO 3310-2:1999,MOD)
2013-10-01实施
2012-12-31 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6003.2—2012
前言
GB/T 6003《试验筛技术要求和检验》分为3个部分：
第1部分：金属丝编织网试验筛;； -第2部分：金属穿孔板试验筛； -第3部分：电成型簿板试验筛。
本部分为GB/T 6003的第2部分。 本部分按照GB/T 1.1-2009给出的规则起草。 本部分代替GB/T6003.2--1997《金属穿孔板试验筛》。与GB/T6003.2-1997相比，主要技术内
容变化如下：
修改了标准名称；增加了引言; 修改了表2中的板厚参数 -增加了筛孔 4 mm 及以上的筛板应留有未穿孔边缘且各孔必须完整; 修改了5.1.3中允许最大倒圆圆弧半径rmax计算公式；增加了对检测设备精度的要求（见第5章）；增加了筛网合格文件（见5.3)；规定了筛框直径的公差（见第6章）; 一在试验筛的标志中增加了制造筛板的批号（见第8章）。 本部分使用重新起草法修改采用ISO3310-2：1999《试验筛技术要求和检验第2部分：金属穿
M
孔板试验筛》（英文版）。
本部分与ISO3310-2：1999存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（「)进行了标示。技术差异及其原因如下：
一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情
况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用修改采用GB/T5329《试验筛与筛分试验术语》代替ISO2395：1990； ·用修改采用GB/T6005《试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺
寸》代替ISO 565:1990; 修改了标准的引言； -修改了术语和定义（见第3章）； -增加了产品标记（见第 4章）。 为便于使用，本部分还做了下列编辑性修改：
删除了附录 A。 本部分由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168)提出并归口。 本部分起草单位：中机生产力促进中心、新乡市巴山精密滤材有限公司、河南新乡新航丝网滤器有
限公司。
本部分主要起草人：余方、刘鹤青、宋如轩、陈衍油。 本部分所代替标准的历次版本发布情况为： --GB /T 6003—1985;
GB /T 6003.2-1997。 GB/T 6003.2-2012
引言
本部分规定的尺寸和极限偏差适用于新的试验筛。如果继续使用的话将导致磨损的出现，因此再次使用前,需要用目测检查是否有磨损或堵塞。筛网如频繁地使用还必须定期检查，一种方法是根据 5.2的程序对筛网的网孔复查，如果用户没有类似的定期检查，可向制造商或专家求助。另一种方法是借助筛分一些已知性能的筛料来检查筛网的性能，通过对可预计残渣数量的比较来进行检测。
筛料可以是下列的一种： a）选用的筛料各颗粒尺寸一致； b）筛分后，在检查过程中保留在试验筛盘上的筛上物。 按GB/T6003.1—2012附录B的要求。
I GB/T 6003.22012
试验筛技术要求和检验第2部分：金属穿子孔板试验筛
1范围
本部分规定了金属穿孔板试验筛的技术要求和试验方法。 本部分适用于GB/T 6005中筛孔尺寸从1mm～125 mm的圆孔试验筛；和GB/T 6005中的筛孔
尺寸从 4 mm～125 mm 的方孔试验筛。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 5329试验筛与筛分试验　术语（ISO 2395：1990，MOD) GB/T6005试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸（ISO565：1990，
MOD)
ISO2591-1：1988筛分试验第1部分：用于金属丝编织网及金属穿孔板的筛分试验方法
3术语和定义
GB/T 5329界定的术语和定义适用于本文件。
4标记
4.1标记方法
金属丝编织网试验筛的标记由筛框尺寸、穿孔板筛孔的基本尺寸（见表1）、筛孔形状和标准号组成，单位均为毫米，即：
筛框尺寸/穿孔板筛孔的基本尺寸筛孔形状标准编号。 其中,筛孔形状，圆孔用R表示，方孔用S表示。
4.2标记示例
筛框尺寸为 Φ200 mm×50 mm,筛孔基本尺寸为 16 mm 的圆孔试验筛的标记为： $200X 50/16R GB/T 6003. 2--2012 筛框尺寸为$200 mm×50mm，筛孔基本尺寸为16mm的方孔试验筛的标记为： $200X50/16S GB/T 6003.2—2012
5金属穿孔板
5.1　技术要求 5.1.1筛孔尺寸及极限偏差和孔距及极限尺寸按表1的规定。 GB/T 6003.2---2012
表1筛孔尺寸及极限偏差和孔距及极限尺寸
单位为毫米
筛孔基本尺寸w
孔距 P
筛孔尺寸偏差
补充尺寸
主要尺寸 R20/3 (1) 125
± (4) 1 0. 95 0. 9 0. 85 0. 8 0. 7. 0. 7 0. 65 0. 6 0.55 0. 55 0.55 0. 5 0. 45 0. 45 0. 4 0.4 0. 35 0. 35 0. 35 0. 3 0.3 0. 29 0. 28 0. 27 0. 26 0. 25 0. 24 0. 23 0. 21 0. 21
优选尺寸 (5) 160 140 132 125 112 100 95 90 80 71 67 63 56 50 47. 5 45 40 35. 5 33. 5 31.5 28 25 23. 6 22. 4 20 18 17 16 14 12. 6 12. 1
允许选择范围
R20 (2) 125 112
R40/3 (3) 125
(6) 184 161 152 144 129 115 109 103 92 82 77 72.5 64.5 57. 5 54.6 51. 7 46 40.8 38. 5 36 32. 2 29 27.1 25.8 23 20.7 19.5 18. 4 16.1 14.5 13.8
(7) 143 126 119 113 101 90 85 81 72 63. 5 60 56.5 50.5 45 42. 5 40.5 36 31.8 30 28. 5 25. 5 22. 5 21.3 20. 2 18 16 15.1 14.3 12. 6 11.3 10. 2
106
100 90 80
90
90
75
71 63 56 ！
63
63
53
50 45 40
！
45
45
37. 5
35. 5 31. 5 28
31.5
31. 5
26. 5
25 22. 4 20
22. 4
22. 4
1
19
18 16 14
16
16
1
13. 2
12. 5 11. 2 10
11. 2
11. 2
9. 5
2 GB/T 6003.2-2012
表1 (续)
单位为毫米
筛孔基本尺寸 w
孔距 P
筛孔尺寸偏差
补充尺寸
主要尺寸 R20/3 (1)
± (4) 0. 2 0.19 0.18 0. 17 0. 17 0. 15 0. 14 0.14 0. 14 0.13 0. 12 0. 11 0. 11 0. 11 0. 11 0. 11 0. 1 0. 09 0. 08 0. 08 0. 08 0. 08 0.08 0. 07 0. 07 0.07
优选尺寸 (5) 11. 6 10. 4 9. 4 8. 9 8. 5 7. 7 6. 9 6. 6 6.3 5.8 5. 2 5 4. 7 4. 35 3. 9 3. 75 3. 6 3. 3 3. 1 3 2.75 2. 6 2. 45 2. 4 2. 22 2
允许选择范围
R20 (2) 9 8 7. 1
R40/3 (3)
(6) 13. 3 12 10. 8 10. 2 9. 8 8. 9 7. 9 7. 6 7. 2 6.7 6 5. 7 5. 3 5 4. 5 4. 3 4. 1 3. 8 3. 6 3. 4 3. 2 3 2. 9 2.7 2. 5 2. 3
(7) 9. 8 9. 2 8 7.5 7. 2 6. 6. 5. 9 5.6 5. 3 4. 9 4. 4 4. 2 3. 9 3. 6 3. 3 3. 2 3. 1 2. 8 2. 7 2. 5 2. 3 2. 2 2. 1 2 1. 8 1. 7
8
8
6.7
6. 3 5. 6 5
5. 6
5. 6
4.75
4. 5 4 3. 55
4
4
3.35
3. 15 2. 8 2. 5
2. 8
2. 8
2. 36
2. 24 2 1. 8
2
2
1. 7
1. 6 1. 4 1. 25
1. 4
1. 4
1. 18
1. 12 1
1
1
注1：按GB/T6005的规定,方孔的基本尺寸不得小于4 mm。 注2：公称孔距应在表1允许选择范围内取值，允许选择的范围是由筛孔基本尺寸和公称孔距计算得到的值的
±15%左右。
5.1.2板厚按表2的规定。
3 GB/T 6003.2—2012
表2板厚及极限尺寸
单位为毫米
板厚
允许选择的范围
筛孔基本尺寸w
优选板厚
max (3) 3.5 2. 5 2 1. 5 1
min (4) 2 1. 5 1 0.8 0.5
(1) 125≥w≥50 45≥w≥16 14≥w≥8 7.1≥w≥1.7 1:6≥w≥1
(2) 3 2 1. 5 1 0.6
5.1.3金属穿孔筛板上的方孔和圆孔应按直线或交错线布置（见图1）。筛孔4 mm及以上的筛板应留有未穿孔边缘。各孔必须完整，见图2。这个边缘受筛孔的尺寸、孔距和制造商生产的不同宽度的未穿孔边的影响。
方孔的角可以倒圆，允许最大倒圆圆弧半径可按式(1)计算：
rmax =0.15w
.(1)
式中: rmax—-最大倒角圆弧半径，单位为毫米(mm);
一筛孔的公称尺寸，单位为毫米（mm）。
y
a）圆孔
b）方孔
图 1方孔和圆孔的布置示例 GB/T 6003.2--2012
图 2测量 21个孔的筛板上孔的布置示例
5.1.4筛板的材料采用钢板时，边缘处有时会使用黄铜，用户在要求其他材料时需做特殊的说明。如：不锈钢。 5.2　试验方法 5.2.1 一般要求
金属穿孔板上的每个筛孔都应能够接受检验，并符合5.1中表1第4列的规定。 测量网孔尺寸应选用合适的检测设备使精度达到20μm或1/4的公差（表1第4列），取两者之间
的较大值。 5.2.2外观检查
贴靠在均匀的照明背景上观察金属穿孔板，如果在筛孔的外观上发现明显的缺陷（缺陷长度 ≥4 mm 时）,则此试验筛判为不合格。 5.2.3筛孔和孔距尺寸的检查
方法1：按表3规定，在方孔的中间宽度方向和圆孔的直径方向上测量孔的尺寸。 方法2：对于圆孔和方孔，应在穿孔板上选定的任一区域测量其尺寸和孔距，沿着不同方向的两条
直线，每条至少150mm长，每个方向上至少有8个筛孔。
如果任一筛孔超过了尺寸公差，此试验筛则为不合格。 如果在穿孔板上的筛孔未达到在一个或两个方向上检查所要求的筛孔的最小数目，则检查试验筛
上所有的筛孔。
表 3直径200 mm试验筛上测量的最少孔数
孔基本尺寸 w
检验 (2)
校准
mm (1) 125～~25
(3)
所有筛孔(直径超过 200 mm 的大试验筛中最多50个)
所有筛孔(直径超过200 mm 的大试验筛中最多25个)
2 ×15 2 X20 2X25 2X40
2 × 30 2× 40 2×50 2×80
22.4~4 3. 55~~2. 24 2～1.6
1.4~~1
！
5
