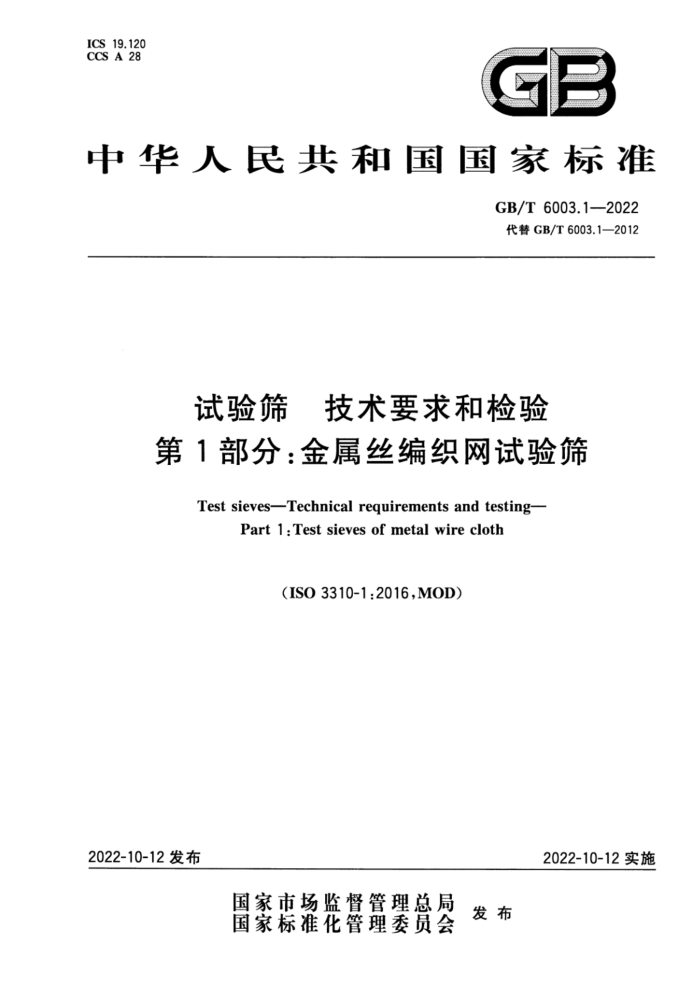

中华人民共和国国家标准
GB/T6003.1—2022 代替GB/T6003.1—2012
试验筛 技术要求和检验第1部分：金属丝编织网试验筛
Test sieves-Technical requirements and testing-
Part 1:Test sieves of metal wire cloth
(ISO3310-1:2016,MOD)
2022-10-12发布
2022-10-12实施 目 次
前言引言范围
1
2 规范性引用文件 3术语和定义 4. 标记金属丝编织网
5
5.1技术要求 5.1.1 网孔尺寸偏差与标准差 5.1.2 金属丝直径 5.2检测方法 5.2.1 一般要求 5.2.2 金属丝编织网总体外观的检查 5.2.3 网孔尺寸极限偏差X的检测 5.2.4 网孔平均尺寸w、网孔尺寸平均偏差Y、最大标准差α。和金属丝直径d的测量 5.3筛网合格文件 5.3.1 试验筛记录卡 5.3.2 证书 6试验筛筛框 7试验筛的标识- 附录A（资料性） 网孔平均尺寸标准差的确认··· 附录B（资料性） 金属丝编织网试验筛记录卡参考文献
i
！
中
10 10
12
14
15 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T6003《试验筛技术要求和检验》的第1部分。GB/T6003已经发布了以下部分：
第1部分：金属丝编织网试验筛； —第2部分：金属穿孔板试验筛；第3部分：电成型薄板试验筛。 本文件代替GB/T6003.1一2012《试验筛技术要求和检验第1部分：金属丝编织网试验筛》，与
GB/T6003.1一2012相比，除结构调整和编辑性改动外，主要技术变化如下：
一删除了单位”的有关规定（见2012年版的4.2）
更改了网孔尺寸偏差、网孔尺寸极限偏差、网孔尺寸平均偏差和最大标准差的相关规定（见 5.1.1，2012年版的5.1.1）# 增加了最大标准差α。的说明及计算公式（见5.1.1.4）；一更改了预测的标准差值的表述，将预测的标准差值”改为标准差估测值”（见5.1.1.4，2012年版的5.1.1.4）；删除了推荐使用材料（见2012年版的5.1.2.4）；更改了一般要求（见5.2.12012年版的5.2.1）；更改了网孔尺寸极限偏差X的检测的表述（见5.2.3，2012年版的5.2.3）；一更改了网孔平均尺寸、网孔尺寸平均偏差Y、最大标准差。和金属丝直径d的测量中抽检
示意说明的有关规定（见5.2.4，2012年版的5.2.4）；更改了试验筛筛框的有关规定（见第6章，2012年版的第6章）；更改了试验筛的标识的有关规定（见第7章，2012年版的第8章）。
本文件修改采用ISO3310-1：2016《试验筛技术要求和检验第1部分：金属丝编织网试验筛》。 本文件与ISO3310-1：2016相比做了下述结构调整：
5.2.1对应ISO3310-1:2016中5.2概述部分.5.2.2～5.2.4对应ISO3310-1：2016中5.2*试验 1”～"试验3”部分。
本文件与ISO3310-1：2016相比存在技术差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（1）进行了标示。技术差异及其原因如下：
用规范性引用的GB/T5329替换了ISO2395：1990，两个文件之间的一致性程度为修改，以适应我国的技术条件；
一一用规范性引用的GB/T6005一2008替换了ISO565：1990两个文件之间的一致性程度为修
改，以适应我国的技术条件：删除了4.2，相关内容与5.1合并，将相同描述内容合并；一增加了试验筛标记示例，规范产品标识。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 弗尔德（上海）仪器设备有限公司、浙江莱恩过滤系统有限公司、新乡新航丝网滤器有限公司、中国计量大学。
本文件主要起草人：白潜洋、侯长革、毕然、董亮、邓青林、宋国健、贾利军、张宇、程敬卿、朱培武。 本文件及其所代替文件的历次版本发布情况为：
-1985年首次发布为GB/T6003—1985；一1997年第一次修订为GB/T6003.1-1997，2012年第二次修订；本次为第三次修订。 引言
试验筛的筛分精度取决于试验筛网孔尺寸的精度，所以本文件认为有必要尽可能地收缩金属丝编织网的网孔尺寸偏差。
除了网孔尺寸偏差，不必要对其他指标限制过严的技术要求，如对金属丝直径的要求。因为这些指标对试验筛筛分的影响是次要的，过于严格的要求可能会给制造带来不必要的困难。
作为检测和评定颗粒粒重的重要设备，试验筛的精度至关重要。GB/T6003规定了试验筛筛孔的技术要求和检测方法，由三部分组成：
第1部分：金属丝编织网试验筛。规定了筛孔尺寸从20μm到125mm的金属丝编织网试验筛的技术要求和检测方法。
一第2部分：金属穿孔板试验筛。规定了筛孔尺寸从1mm到125mm的圆孔试验筛和筛孔尺
寸从4mm到125mm的方孔试验筛的技术要求和检测方法。 —第3部分：电成型薄板试验筛。规定了筛孔尺寸从5μm到500μm的圆孔或方孔电成型薄板
试验筛的技术要求和检测方法 GB/T6003的三部分分别规定了不同型式试验筛的技术要求和检测方法。 试验筛技术要求和检验第1部分：金属丝编织网试验筛
1范围
本文件规定了金属丝编织网试验筛的技术要求和检测方法。 本文件适用于GB/T6005一2008中筛孔尺寸从20μm到125mm的试验筛。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5329试验筛与筛分试验术语（GB/T5329—2003，ISO2395：1990，MOD） GB/T6005一2008试验筛金属丝编织网、穿孔板和电成型薄板筛孔的基本尺寸《ISO565：
1990.MOD)
注：GB/T6005-2008被引用的内容与ISO565：1990被引用的内容没有技术上的差异。 ISO2591-1：1988筛分试验第1部分：用于金属丝编织网及金属穿孔板的筛分试验方法（Test
sieving--Part l.Methods using test sieves of woven cloth and perforated metal plate
3术语和定义
GB/T5329界定的以及下列术语和定义适用于本文件。
3.1
试验筛 test sieve 《粒度分析》筛分用测量器具。 注：ISO/IEC导则99：2007定义“测量器具”为测量装置，单独或与另外一个或多个补充装置连接。
4标记
金属丝编织网试验筛的标记由筛框尺寸，网孔基本尺寸和金属丝直径（简称丝径"）组成。 示例1：筛框尺寸为$200mm×50mm，网孔基本尺寸为90mm，金属丝直径为6.3mm的金属丝编织网试验筛标记为：
$200X50—90/6.3GB/T6003.1-2022
示例2： 5 金属丝编织网
5.1 技术要求
网孔尺寸偏差和金属丝直径应符合表1和表2的规定。
表1[ 网孔尺寸偏差和金属丝直径选择（W≥1mm）
单位为毫米
网孔尺寸偏差
金属丝直径d
网孔基本尺寸W
网孔尺寸 网孔尺寸极限偏差 平均偏差 +x
优选
最大标准差 尺寸 允许选择范围
主要尺寸 R20/3 (1) 125
补充尺寸
d nom d max d min (7)
R40/3 (3) 125 - 106
±Y (5) 3.296 2.960 2.805 2.649 2.389 2.129 1.999 1.894 1.685 1.501 1.423 1.344 1.212 1.080 1.014 0.901 0.855 0.762 0.722 0.682 0.613 0.548 0.522 0.495 0.441 0.387
R20 (2) 125 112 一 100 90 80
d0 (6) 5 6 b
(4) 4.056 3.739 3.590 3.438 3.180 2.915 2.779 2.668 2.443 2.240 2.150 2.060 1.906 1.748 1.667 1.601 1.467 1.345 1.292 1.238 1.143 1.052 1.013 0.974 0.894 0.811
(8) 9.2 9.2 7.2 5.4
(9) 6.8 6.8
8 8 6.3 6.3 6.3 6.3 6.3 5.6 5.6 5 5 5 4.5 4.5 4.5 4 4 3.55 3.55 3.55 3.55 3.15 3.15 3.15 3.15 2.8
- 一
5.4 5.4
7.2 7. 2 7.2 5.4 7.2
b - 品 - b b b b 1.000 1.000 1.000 1.000 0.907 0.801 0.757 0.714 0.641 0.575 0.547 0.520 0.467 0.413
90
90 - 75
5.4 4.8 4.8 4.3 4.3 4. 3 3.8 3.8 3.8 3.4 3.4 3 3 m 3 2.7 2.7 2.7 2.7 2.4
6.4 6.4 5.8 5.8 5.8 5.2 5.2 5.2 4.6 4.6 4.1 4.1 4.1 4.1 3.6 3.6 3.6 3.6 3.2
71 63 56 一 50 45 40 一 35.5 31.5 28 二 25 22.4 20 - 18 16 14
一
63 - - / 45 一 - - 31.5 -
63
53 一 45 一 37.5
31.5 1 26.5 一 22.4 - 19 - 16 -
- 22.4 一
一 16 一
