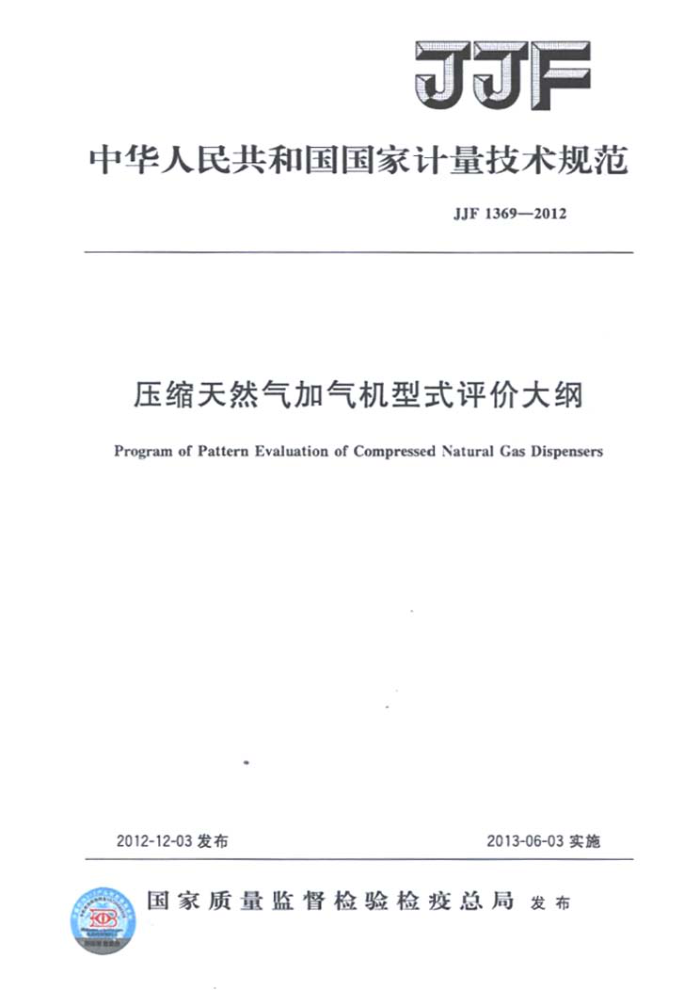

JF
中华人民共和国国家计量技术规范
JJF1369—2012
压缩天然气加气机型式评价大纲
Program of Pattern Evaluation of Compressed Natural Gas Dispensers
2013-06-03实施
2012-12-03发布
国家质量监督检验检疫总局发布
福 JJF 13692012
压缩天然气加气机型式评价大纲
JJF1369—2012 代替JJG996—2005 附录A型式评价大纲
Program ofPatternEvaluation of Compressed Natural Gas Dispensers
归口单位：全国流量容量计量技术委员会主要起草单位：重庆市计量质量检测研究院
北京市计量检测科学研究院
参加起草单位：中国测试技术研究院
山东省计量科学研究院江苏省计量科学研究院
本规范委托全国流量容量计量技术委员会负责解释 JJF1369—2012
本规范主要起草人：
张泽宏（重庆市计量质量检测研究院）戚宁武（重庆市计量质量检测研究院）杨有涛（北京市计量检测科学研究院）
参加起草人：
刘东升（中国测试技术研究院）王 硕（重庆市计量质量检测研究院）姚依国（山东省计量科学研究院）马明刚（江苏省计量科学研究院） JF1369—2012
目 录
引言
(Ⅲ) (1) (1) (1) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (6) (6) (8) (8) (8) (8) (10) (10) (11) (13) (16) (21) (22) 1
范围· 2 引用文件· 术语·
1
..
3
4 概述 4.1构造 4.2工作原理 5法制管理要求 5.1计量单位 5.2 标志和标识· 5.3外部结构设计 6计量性能要求 6.1 最大允许误差 6.2 重复性· 6. 3 加气机的量程比 6.4 最小被测量· 6.5 付费金额误差
通用技术要求? 7.1 外观、随机文件及主要功能部件 7.2 安全性能· 7.3 环境适应性· 7.4 耐久性试验 8 型式评价项目 9 试验项目的试验方法和条件 9.1 试验条件 9.2 法制管理要求检查· 9. 3 外观、随机文件及主要功能部件检查· 9.4 安全性能试验 9.5 计量性能试验· 9.6 环境适应性试验 9.7 耐久性试验 10 型式评价结果的判定
7
.. JJF13692012
(22) (22) (23) (25) (26) (34)
10.1 单台判定原则 10.2 综合判定原则附录A 质量法气体流量标准装置附录B 不带限压保护功能的加气机附录C 型式评价原始记录格式附录D 样机数量和系列产品选择
.. JF13692012
引言
本大纲是以国家标准GB/T19237一2003（汽车用压缩天然气加气机》以及国际法制计量组织（OIML）的国际建议R139：2007（E）《车用压络气体燃料测量系统》（Com- pressedgaseous fuelmeasuring systemsforvehicles）为技术依据，结合我国加气机的行业现状，对JJG996一2005《压缩天然气加气机》附录A“型式评价项目及试验方法” 进行修订的。在主要的技术指标上与国际建议、国家标准等效。
本大纲与JJG996一2005中附录A“型式评价项目及试验方法”相比，主要技术变化如下：
一增加了大、中、小流量加气机术语：一修改了计量器具铭牌标识，增加最小被测量内容：一修改了带限压保护功能加气机的结构及工作原理：一增加了不带限压保护功能加气机的结构及工作原理：一增加了大中小流量加气机的最小被测量的规定；一修改了限压保护的压力范围；一取消了电磁阅通断试验：一修改了型式评价试验用标准装置的技术指标：一修改了质量法气体流量标准装置中相关设备的参数；
增加了型式评价试验时的参比条件和非参比条件；修改了计量准确度试验（流量区间、数据处理等）：修改了最小被测量试验的测量次数及数据处理：修改了耐久性试验的方法与要求；一修改了电源适应能力试验；修改了型式评价原始记录格式。
-
国 JJF1369—2012
压缩天然气加气机型式评价大纲
1范围
本型式评价大纲适用于压缩天然气加气机（以下简称加气机）的型式评价， 2 引用文件
GB4943.1一2011信息技术设备安全第1部分：通用要求 GB/T17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T17626.11 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的
抗扰度试验
GB18047车用压缩天然气 GB/T19236 汽车用压缩天然气加气枪 GB/T19237 汽车用压缩天然气加气机 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿
热（12h+12h循环）
GB50156汽车加油加气站设计与施工规范 OIMLR139：2007（E）车用压缩气体燃料测量系统（Compressedgaseousfuel
measuring systems for vehicles)
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。 3术语 3.1压缩天然气加气机compressednaturalgas（CNG）dispenser
为储气容器充装压缩天然气，并带有计量和计价等装置的专用设备，它包括了质量流量计、电子计控器、快速切断阀、加气枪等。 3.2电子计控器electroniccomputer
加气机的计算和控制装置。可接收流量计传输来的流量信号和限压传感器传输来的压力信号，并按设定和预置的加气机参数进行运算和处理：可进行数据的传送和显示操作，并自动判断和控制气体的流动。
注：电子计控器实现的功能主要有示值指示功能、国零功能、调整功能、付费金额指示功能等。
1 JJF1369—2012
3.3调整装置adjustmentdevice
用于调整加气机示值误差，保证示值误差在最大允许误差之内的装置。 3.4辅助装置ancillarydevice
用以实现加气机特殊功能的装置。 注：辅助装置可以实现的功能主要有预置功能，打印功能、IC卡预付费功能等。
3.5附加装置additionaldevice
用以保证加气机正确测量或简化测量操作及安全操作的辅助装置以外的装置。 注：附加装置主要有加气抢、商压软管、拉断胸、快切断阅或服压传感器等、
3.6加气枪dispensernozzle
加气枪用来充装或泄放压缩天然气，且符合GB/T19236要求的手工操作专用工具. 3.7拉断阀breakawaycouplingvalve
在一定外力作用下能够自动断开，且断开后的两节端头均具有自密封功能的安全装置。该装置安装在加气机高压软管上，是防止软管被拉断而发生泄漏事故的专用保护装置。 3.8快速切断阀shut-off valve
加气机上的保护装置，紧急情况下能够通过人工操作快速切断加气过程，从全开至全关，阀门的手柄转动小于一圈。
注：快速切断阅一般投在加气机的明显位置， 3.9限压传感器presslimited sensor
用于监控充装到储气容器的压力。当储气容器压力达到限制压力时，加气机应能自动停止加气。 3.10小流量加气机lowcapacitydispenser
最大流量不大于30kg/min的加气机， 3.11中流量加气机mediumcapacitydispenser
最大流量大于30kg/min，且不大于70kg/min的加气机。 3.12大流量加气机highcapacitydispenser
最大流量大于70kg/min的加气机。 3.13压力试验pressuretest
以液体或气体为介质，对单体设备或系统逐步加压，达到规定的试验压力，以检验设备或系统的强度或密封性 3.14最小被测量minimummeasuredamount
一次加气过程中，可以满足加气机计量性能要求的最小加气量， 3.15最小付费变量minimumpayerdeviation
加气机最小质量变量相对应的应付金额。 4概述 4.1构造 2
