F

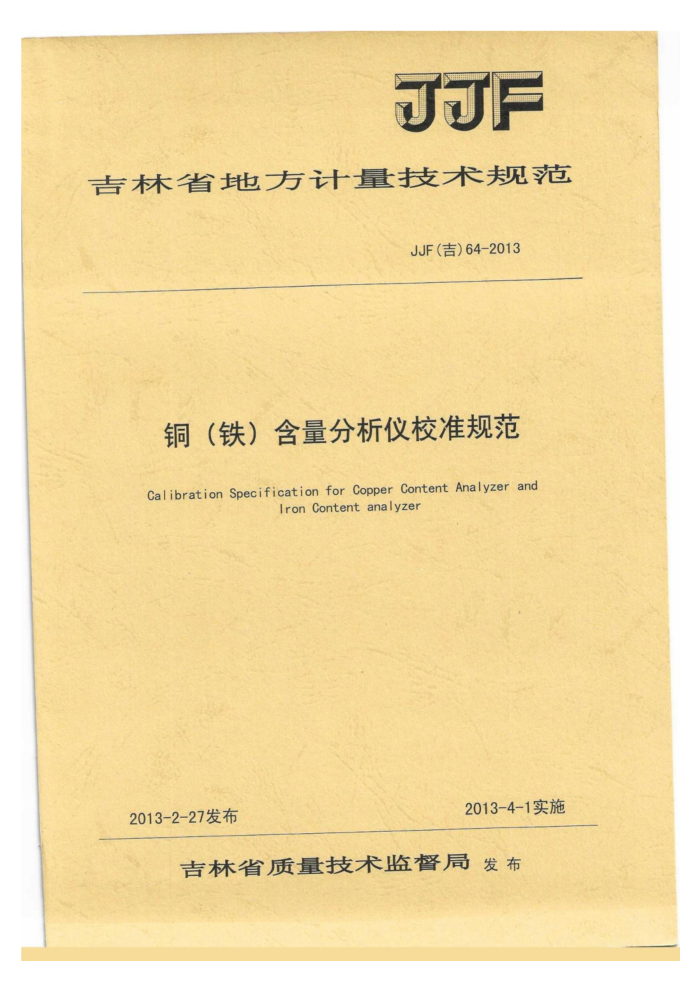

吉林省地方计量技术规范
JJF（吉）64-2013
铜（铁）含量分析仪校准规范
Calibration Specification for Copper Content Analyzer and
Iron Content analyzer
2013-4-1实施
2013-2-27发布
吉林省质量技术监督局 发布 JJF（吉64-2013
铜（铁）含量分析仪
校准规范
JJF（吉）64-2013
CalibrationSpecification for
CopperContentAnalyzerand
IronContentanalyzer
本规范经吉林省质量技术监督局于2013年2月27日批准，并自2013年4月1 日起实行。
归口单位： 吉林省质量技术监督局
主要起草单位：吉林省计量科学研究院
本规范由吉林省计量科学研究院负责解释 JJF（吉64-2013
本规范主要起草人：
樊熹玥 （吉林省计量科学研究院）李 韬 （吉林省计量科学研究院）周振宇 （吉林省计量科学研究院） JJF（吉)64-2013
目
录
(II) (1) (1) (1) (1) (2) (2) (3) (4) (5) (7) (8) (9)
引言 1 范围· 2 引用文件 3 概述· 4 计量特性
校准条件 6 校准项目和校准方法
5
校准结果表达· 8 复校时间间隔·
附录A校准用化学试剂的配制方法
附录B校准记录推荐格式·
附录C校准证书内页推荐格式
附录D不确定度评定示例
I JJF（吉）64-2013
引言
本规范依据JJF1059《测量不确定度评定与表示》和JJF1071《国家计量校准规范编写规则》起草。
本规范部分采用GB/T13689-2007 《工业循环冷却水和锅炉用水中铜的测定》、部分采用GB/T14427-2008 《锅炉用水和冷却水分析方法铁的测定》 本规范是首次发布。
II JJF（吉）64-2013
铜（铁）含量分析仪校准规范
1范围
本规范适用于光电比色原理的铜含量分析仪、铁含量分析仪的校准。 2引用文件
GB/T13689-2007工业循环冷却水和锅炉用水中铜的测定 GB/T14427-2008锅炉用水和冷却水分析方法铁的测定凡是注日期的引用文件，仅注日期的版本试用于本规则；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规则。
3概述
铜含量分析仪、铁含量分析仪是利用光电比色原理进行定量分析的仪器。水中铜、铁在一定条件下，分别与不同的显色剂发生反应而显色。根据朗伯-比尔定律：当一束平行单色光通过含有吸光物质的溶液后，光的一部分被吸收，当吸收层厚度不变时，吸光度与吸光物质的浓度成正比。朗伯-比尔定律的数学表达式为：
A = lg I / l。=lgT = klc
式中：A——物质的吸光度；
I。—入射的单色光强度； I- 一透射的单色光强度； T 物质的透射比；
-
一物质的吸光系数：
1 吸收层厚度；
吸光物质的浓度。
c
4计量特性
4.1示值误差
示值误差以引用误差形式来表示。在校准条件下引用误差土3.0%。 4.2重复性
在校准条件下，铜含量分析仪的重复性不大于1%；铁含量分析仪的重复性不大于1.5%。
1 JJF（吉)64-2013
4.3稳定性
在校准条件下，30min内蒸馏水示值的变化不大于1%。 注：以上指标不是用于合格性判别，仅提供参考。
5校准条件
5.1环境条件 5.1.1环境温度：15℃~35℃。 5.1.2相对湿度：≤85%。 5.2校准用标准物质和设备 5.2.1标准物质和试剂：校准用标准物质应使用国家有证标准物质；校准用试剂应使用分析纯及优级纯试剂。 5.2.2容量瓶、分度吸量管、单标线吸管等玻璃量器：A级。
6校准项目和校准方法
6.1校准前检查
仪器应具有名称、型号、制造厂名、出厂日期、出厂编号等标识；仪器各部件齐全且连接良好，各旋钮及按键应能正常工作，无影响校准结果的缺陷；所使用的玻璃仪器和其他用品应洁净。 6.2示值误差
经校准后的仪器，选取仪器量程范围内低、中、高不同浓度的标准溶液，按仪器使用说明书中规定的操作方法，分别测量其浓度示值，重复测量3次，取其算术平均值作为仪器的测量值，按（1）式计算示值误差，取示值误差最大值为仪器示值误差。
c-C×100%
(1)
Ac =
R
式中：c——仪器3次测量值的平均值；
c,——标准溶液的浓度值； R——仪器量程上限。
6.3测量重复性
经校准后的仪器，取接近仪器满量程50%的标准溶液，连续测量6次，以单次测量结果的标准偏差与量程上限的比值为测量重复性。
Z(c,-)2 n-1
×100% R
(2)
S=
2 JJF（吉)64-2013
式中：c, 第i次测量值；
c——n次测量数值的算术平均值： n——测量次数； R 仪器量程上限。
6.4稳定性
仪器用蒸馏水校准空白后，测量其30min内示值，每隔5min测量一次。按照（3）式计算稳定性。
D, = mm _mm ×100%
(3)
R
式中：Cmax 30min内仪器最大测量值：
30min内仪器最小测量值；
Cmin
R- 仪器的测量范围上限；
D. 稳定性。
7校准结果表达
校准结果应在校准证书上反映。校准证书应至少包括以下信息：
a）标题：“校准证书”； b）实验室名称和地址； c）进行校准的地点（如果与实验室的地址不同）； d）证书的唯一标识（如编号），每页及总页数的标识； e）客户的名称和地址； f）被校对象的描述和明确标识； g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日
期：
h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明； i）校准所依据的技术规范的标识，包括名称及代号； j）本次校准所用测量标准的溯源性及有效性说明； k)校准环境的描述； 1)校准结果及其测量不确定度的说明； m)对校准规范的偏离的说明 n)校准证书或校准报告签发人的签名、职务或等效标识：
3
