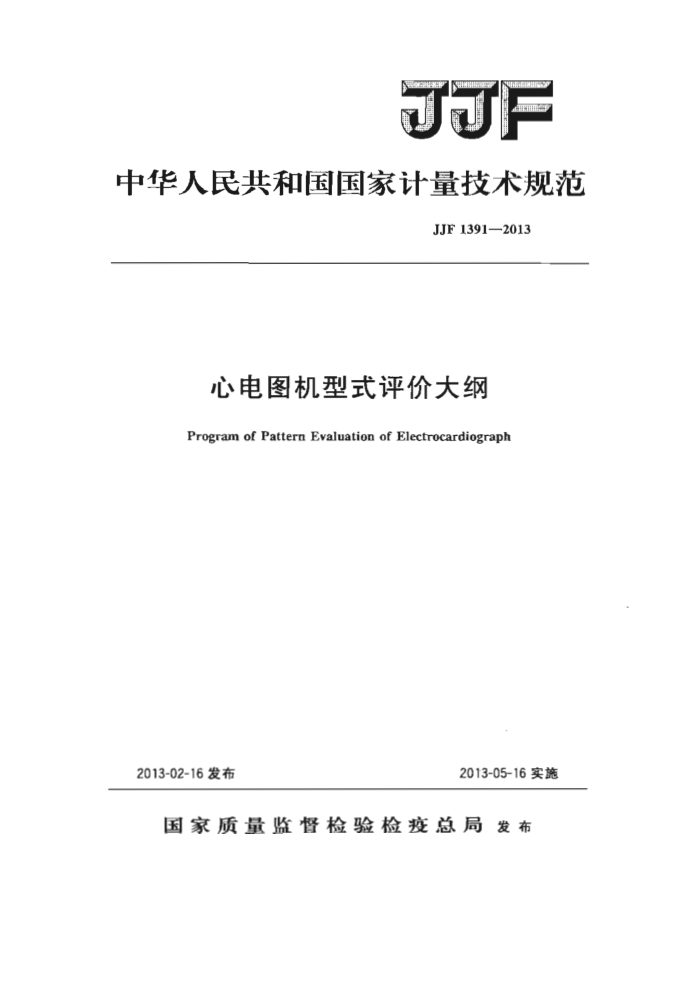

JJF
中华人民共和国国家计量技术规范
JJF1391—2013
心电图机型式评价大纲
Program of Pattern Evaluation of Electrocardiograph
2013-02-16发布
2013-05-16实施
国家质量监督检验检疫总局发布 JJF 1391—2013
心电图机型式评价大纲 Program of Pattern Evaluation of
JJF1391—2013
Electrocardiograph
归口单位：全国无线电计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：内蒙古计量测试研究院
中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1391—2013
本规范主要起草人：
张剑岭（北京市计量检测科学研究院）文康明（北京市计量检测科学研究院）
参加起草人：
宁 铨（内蒙古计量测试研究院）陶 毅（中国计量科学研究院）黄 艳（北京市计量检测科学研究院） JJF1391—2013
录
目
(Ⅲ) (1) (1) (1) (1) (1 ) (2) (2) （2) (2) (2) (2) (2) (2 ) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) ·(5) (5) (S)
引言 1 范围· 2 引用文件 3 概述. 4 法制管理要求 4.1 计量单位要求 4. 2 关于计量法制标志和计量器具标识的要求 4. 3 其他要求 5 计量要求 5. 1 定标电压（内部幅度校准器） 5. 2 电压测量· 5. 3 时间间隔， 5. 4 时标· 5. 5 幅频特性 5. 6 耐极化电压
.
++
:
.
5. 7 噪声.. 5. 8 共模抑制比· 5. 9 灵敏度 (增益） 5.10 记录速度 5. 11 记录滞后 5.12 过冲 5. 13 时间常数 5. 14 基线宽度 5. 15 基线漂移 5.16 输入阻抗 6 通用技术要求. 6. 1 外观及工作正常性检查 6. 2 气候环境要求. 6.3 机械环境要求. 6.4 电源适应能力 6.5电磁兼容要求型式评价项目一览表：试验项目的试验方法和条件 8.1 法制管理要求· 8.2 计量要求
7 8
1 JJF1391—2013
8.3外观及工作正常性检查 8.4气候环境试验.. 8.5机械环境试验…. 8.6电源适应能力试验 8.7电磁兼容试验..
(14) (14) (15) (16) (16) (24) (25)
型式评价结果的判定原则
9
附录A模拟心电图机型式评价原始记录格式
1 JJF 13912013
引言
本大纲是模拟心电图机型式评价的依据。 本大纲的编制以JJG543一2008《心电图机》、 CB/T14710—2009《医用电器环境
要求及试验方法》、GB/T17626.2—2006《电磁兼容 试验和测量技术静电放电抗扰度试验》、GB/T17626.42008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》、GB/T17626.5—2008《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》和GB/T17626.11—2008《电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验》为基础。
本大纲为首次发布。 JJF1391—2013
心电图机型式评价大纲
1范围
本型式评价大纲适用于实时测量人体表面心脏电位的模拟单通道、多通道心电图机的型式评价。 2 引用文件
本大纲引用下列文件： JG543—2008心电图机 GB/T14710一2009医用电器环境要求及试验方法 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度
试验
GB/T17626.52008 电磁兼容试验和测量技术浪痛（冲击）抗扰度试验 GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断和电压
变化的抗扰度试验
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，仅注日期的版本适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。 3概述
心电图机是播记心脏组织活动所产生的生物电信号的仪器，用于医学临床诊断及对
生物电波的研究，它主要由输人电路、放大器及记录器等部分组成，分为单通道心电图机和多通道心电图机。单通道心电图机是由一路线性放大器和记录器组成的模拟心电图机；多通道心电图机是由多路线性放大器和记录器组成的模拟心电图机。
电摄滋波保护电路
导联送择器
前置放大器
驱动
隔离电路 放大器
+
记录部分
电源
图1心电图机的组成框图
4法制管理要求 4.1计单位要求
1 JJF 13912013
计量器具应采用法定计虽单位。 4.2关于计量法制标志和计量器具标识的要求
必须在计量器具的铭牌或面板、表头等明显部位标注计量法制标志和计量器具标识，其标志、标识和说明必须清晰可辨，牢固可靠。 4.2.1计量法制标志一般包括以下内容：
制造计量器具许可证的标志和编号（试验样机应留出相应的位置）；计量器具型式批准标志和编号（试验样机可留出相应位置；本项不是强制性规
定）；
产品合格印、证（此项可与计量器具本体分开设置）。
4.2.2计量器具标识一般包括以下内容：
计最器具的生产厂名；计量器具的名称、规格（型号）。
4.3其他要求
必须符合其他法制管理要求。 5 计量要求 5.1定标电压（内部幅度校准器）
最大允许误差：士5%。 5.2电压测量
最人允许误差：±10×(1+号)%计算（式中：U为电压测量范的最小值，即 0.1 mV). 5.3时间间陷最大允许误差：±10×(1+云)%计算（式中：T、为时间间隔测量范围的最小值，等于.0.06s)。 5.4时标
最大允许误差：±5%。 5.5幅额特性
（1～60）Hz，最大允许误差：一10%～十5%。 5.6耐极化电压
加士300mV的直流极化电压，最大允许误差：土5%。 5. 7 噪声
不大于35μV（峰峰值）。 5.8共模抑制比
各导联不小于2.8×10*（89dB）。 5.9灵敏度(增益）
最大允许误差：士5%。
2
