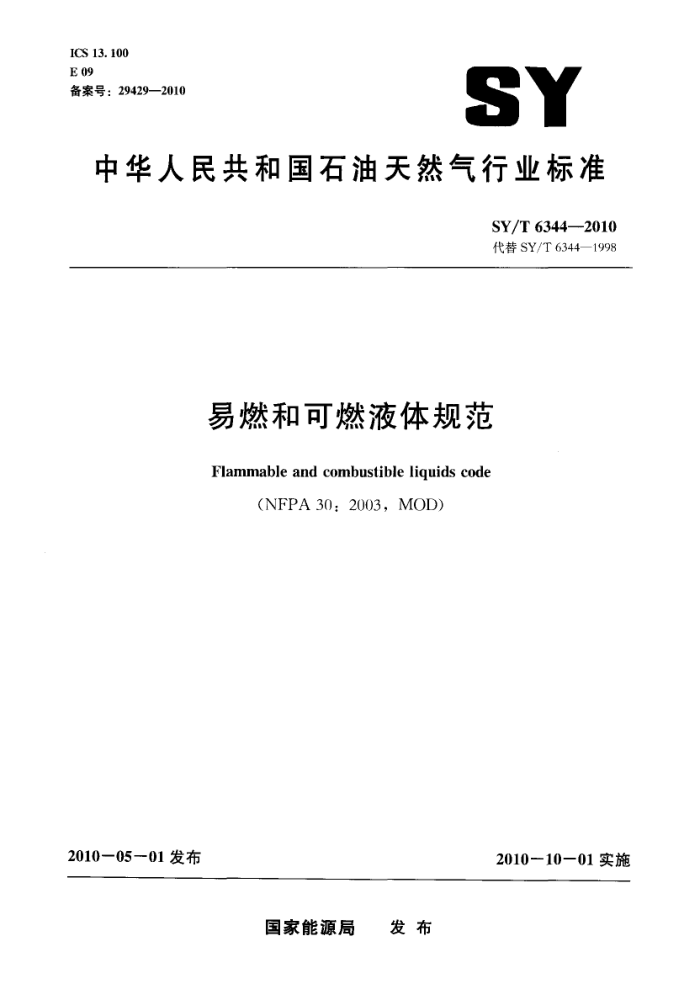

ICS 13. 100 E 09 备案号：29429—2010
SY
中华人民共和国石油天然气行业标准
SY/T 6344--2010 代替 SY/T6344—1998
易燃和可燃液体规范
Flammable and combustible liquids code
(NFPA 30: 2003. MOD)
2010—05-01 发布
2010-10—01实施
国家能源局 发布 SY/T 6344--2010
目 次
前言 1 范围 1. 1 目的 1.2 适用性 1.3应用 1.4追溯性 1.5等效性 2规范性引用文件 3术语和定义 4罐储 4. 1 一般要求· 4. 2 储罐的设计与制造 4.3罐的安装和罐的附件 4.4罐的试验要求· 4.5防火和控制……· 4.6 罐的操作和维护. 5管线系统· 5.1 适用范围· 5. 2 般要求· 5.3 管线系统材料 5.4 管接头… 5.5 管线系统安装 5.6 试验· 5.7 通风管· 5.8 静电· 5. 9 标识· 6 容器和移动式罐储存· 6.1 适用范围·· 6.23 容器的设计、制造和容量 6.3储存仓的设计、制造和容量 6.4内部储液区的设计、构造和操作 6.5其他场所储液区的要求. 6.6危险物品储存柜? 6.7 室外储存 6.8 内部储存的自动防火保护， 6.9手动防火保护， 6. 10 ，火源控制
1

..........
10) 10 1() 16 28 29 3(0) 33 33 33 33 33 34 35 35 36 36 36 36 36 37 38 41 44 45 46 63 63 :67 1
...........
·
....
......
........t.
-.....

.........
操作
7 SY/T 6344—2010
7. 1 适用范围 7. 2 一般要求 7. 3 设施设计 7.4 循环传热系统 7. 5 临时操作· 7.6 装卸操作和设施· 7. 7 码头 7. 8 保留 7. 9 着火源控制· 7. 10 蒸气回收和处理系统 7. 11 溶液分馏单元 7.12火灾危险性管理 7.13防火保护和火灾控制 8电气设备及安装 8.1范围· 8. 2 一般要求· 附录A（资料性附录） 补充说明材料附录B（资料性附录） 地面贮罐着火时的应急泄压排气附录C（资料性附录） 地下储罐的废弃或拆除附录D（资料性附录）6.8防火准则的形成以及在6.8中未包含的一些易燃和可燃液体
67 67 67 71 72 73 74 75 75 76
77
78 79 79 79 83 99 105
--
108 115
容器的推荐防火准则
参考文献·
11 SY/T 6344—2010
前言
本标准修改采用美国消防协会标准NFPA30：2003《易燃和可燃液体规范》（英文版）。本标准与 NFPA 30：2003的一致性程度为非等效，主要差异如下：
按照GB/T 1.1一2000对~-~些编排格式进行了修改; 采用国际单位制，对一些公式和英制单位进行了换算；与标准内容关联不大的部分附录进行了删节。
本标准代替SY/T6344一1998《易燃和可燃液体规范》。 本标准与SY/T6344一1998相比，主要变化如下：
所有引用标准已合并成一个新的第2章，所有定义合并成一个新的第3章，其后所有的章节已据此重新编号；各种场所的定义已按NFPA1，NFPA101和NFPA5000进行补充或更正（见本标准3.33）；受保护地上罐的间距要求减少了（见本标准表4）；增加了地上罐穹顶储库的要求（见本标准4.2.7）；对于工厂建造的地上罐，增加了特殊操作的要求（见本标准4.6.1.5）；新增地下储罐的临时和永久封闭的要求（见本标准4.6.5）；新增加循环传热流体供热系统（见本标准7.4）；新增加溶剂回收蒸馏装置（见本标准7.11）；在本标准表12和第6章相关的章节中，容器最大允许尺寸采用了新的准则；新增加内部储存的自动防火保护（见本标准6.8）；对工艺建筑和间距要求及施工要求进行了修订（见本标准7.3）增加了循环传热系统绝缘管道的特殊要求（见本标准7.4）；新增溶液分馏单元（见本标准7.11）； --…有关危险地点电气区域分级的规定全部合并到第8章。 本标准的附录 A、附录 B、附录 C、附录 D均为资料性附录。 本标准由石油工业安全专业标准化技术委员会提出并归口。 本标准起草单位：中国石化江汉油田分公司盐化工总厂、中国石化江汉油田分公司安全环保处、
中国石化江汉油田分公司采油工艺研究院。
本标准主要起草人：刘啸武、蒲美玲、邓崇江、李六有、胡墨涛、雷进杰、彭刚、吴绪虎。 本标准所代替标准的版本历次发布情况为：
SY/T 6344—1998。
I SY/T 6344---2010
易燃和可燃液体规范
1范围 1. 1 目的
为安全储存、处理易燃和可燃液体提供合理的要求。 注：补充说明见附录A。以下有些条文在附求A中也有补充说明。
1.2适用性 1.2.1本标准适用于易燃和可燃液体的储存、处理和使用，包括废液（液体定义和分类见3.8）。 1.2.2本标准不适用于：
a）熔点大于或等于37.8℃的液体。 b）不符合3.8“液体”定义中给定的流动性准则的液体。 c）第3章定义的任何液化气体或低温液体。 d）无闪点，但在--定条件下可以燃烧的液体，如某些卤代烃和含有卤代烃的混合物。 e）气溶胶产品。 f）烟雾、喷雾剂或泡沫。 g）易燃和可燃液体的运输。 h）与燃油设备相连的燃料罐和容器的储存、处理和使用。
1.3 应用
第4章和第5章适用于在罐和类似的容器中批量储存的液体，第6章适用于在存储区域和仓库里用容器和移动式罐储存的液体。 第7章适用于在制造业及相关操作过程中液体的处理。 第8章适用于电气系统。
1.4追溯性
本标准的条文，对于防止火灾和爆炸，保护生命财产不受损失而提供一个合理水平的规定，是必须的。其所反映的情况和状态是规范发布时的实际情况，对于生效日期之前已有的或已批准建设安装的设施、设备、结构和装置，本标准可不必适用，除非管辖部门确定已有设施对生命和邻近财产存在明显的危害。 1.5等效性 1.5.1本标准不反对使用在质量、强度、耐火等级、效率、耐久性和安全性方面等效或优于本标准规定的系统、方法和设备。其技术文件提交管辖部门证明等效且系统、方法或设备经过批准，用于拟定的目的。 1.5.2在某些装置中，有关管辖部门在考虑到特定条件，诸如地形情况、路障、墙、建筑物的出口是否足够、居住类型、到建筑物的距离、附近财产、此类建筑物结构特点、拟用储罐容量和结构、所储存液体的特性、工艺条件、所提供的个人防火保护程度和消防部门为应付易燃或可燃液体火灾所配备的消防器材是否足够时，可变更本标准的条款。变更方案提供的保护措施至少应与本标准等效。 1.5.3其他规定（诸如环境保护），可能对本标准未涉及的部分加以要求，在管辖部门允许的情况下，可变更本标准的条款。变更方案提供的保护措施至少应与本标准等效。 1.5.4按照美国消防协会NFPA30A，NFPA32，NFPA 33，NFPA34，NFPA35，NFPA36， NFPA37，NFPA45和NFPA99第10章制造的装置，应认为符合本标准要求。
1 SY/T 6344--2010
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
NFPA 11低、中、高倍数泡沫和混合灭火剂系统 NFPA11A中倍与高倍数泡沫系统 NFPA12二氧化碳灭火系统 NFPA12A哈龙1301灭火装置 NFPA12B卤代烷1211灭火系统 NFPA 13喷淋系统的安装 NFPA14储水管和水龙带系统的安装 NFPA 15 ，固定防火喷雾系统 NFPA 16 泡沫一水喷淋系统和泡沫一水射系统的安装 NFPA 17 干粉灭火装置 NFPA 25 消防水灭火系统的检查、试验和维护 NFPA30A汽车和船舶加油站规范 NFPA 31 燃油设备的安装 NFPA 32 干洗装置 NFPA 33 使用可燃和易燃物的喷雾器及应用 NFPA 34 使用易燃和可燃液体的浸泡和涂敷处理 NFPA 35 ，有机涂料的生产 NFPA 36 溶剂萃取装置 NFPA 37 固定式内燃机和燃气涡轮机的安装和使用标准 NFPA45化学药品实验室的防火 NFPA58液化石油气规范 NFPA59A液化天然气生产、储存和处理标准 NFPA69防爆系统 NFPA 70　国家电气规范 NFPA 80 防火门窗 NFPA 85 锅炉和燃烧系统危害规范 NFPA 90A 空调和通风系统的安装 NFPA 91 空气输料装置的排气系统 NFPA 99 保健设施 NFPA 101 人身安全规范 NFPA 220 建筑结构式样 NFPA 221 防火墙和防火堤标准 NFPA 230 储存防火标准 NFPA 251 房屋建造与材料的防火试验方法 NFPA 303 码头和船坞防火标准 NFPA 307 港口、栈桥及码头的结构与防火 NFPA 505 机动工业运货车（包括牌号、使用面积、保养和驾驶）
2 SY/T 6344—2010
NFPA 704材料火灾危险的鉴别系统 API12B储存产出液的栓装储罐 API12D储存产出液的现场焊接储罐 API 12F 储存产出液的工厂焊接储罐 API620大型焊接低压储罐设计、建造推荐规则 APIStd650焊接钢质储油罐 API Std 2000常压罐和低压罐的通风 ASME锅炉和压力容器规范 ASMEB31压力管道规范 ASME非受火压力容器规范 ASTMA395高温下使用的球墨铸铁承压铸件 ASTMD5沥青材料的针人度试验 ASTM D 56 6盖氏闭杯测定仪测试闪点的标准方法 ASTM D 86 ，石油产品蒸馏测试标准方法 ASTM D 92 克利夫兰开杯试验方法 ASTM D 93 彭马氏闭合测定仪测试闪点的标准方法 ASTMD323石油产品蒸气压力试验的标准方法（雷德法） ASTMD3278Setaflash密封测定仪测试液体闪点的标准方法 ASTM D 3828S Setaflash 密封测定仪测试闪点的标准方法 ASTM F 8521 供消费者使用的轻型汽油容器 ASTMF976：1986供消费者使用的轻型煤油容器 ANSIB31压力管道 ATA国家机动货车类别 FMRC6083钢桶熔合测试程序 NRFC统-货运分类 UL 58 易燃和可燃液体钢质地下储罐 UL 80 燃油器燃料的室内钢质储罐 UL 142 易燃和可燃液体钢质 UL 971 易燃液体非金属地下管道 ANSI/UL1313石油产品非金属安全罐 UL 1316 石油产品的玻璃纤维加强塑料地下储罐 UL 1746 地下钢储罐外防腐系统 UL 2080 易燃和可燃液体耐火罐 UI. 2085 易燃和可燃液体地上储罐保护 UI. 2208 溶剂蒸馏单元 UL 2245 易燃液体地下拱顶储罐 UI. 2368 易燃和可燃液体中间批量储罐的暴露于火焰试验联合国危险货物运输推荐规则
3术语和定义
下列术语和定义适用于本标准。
3. 1
认可 approved
3
