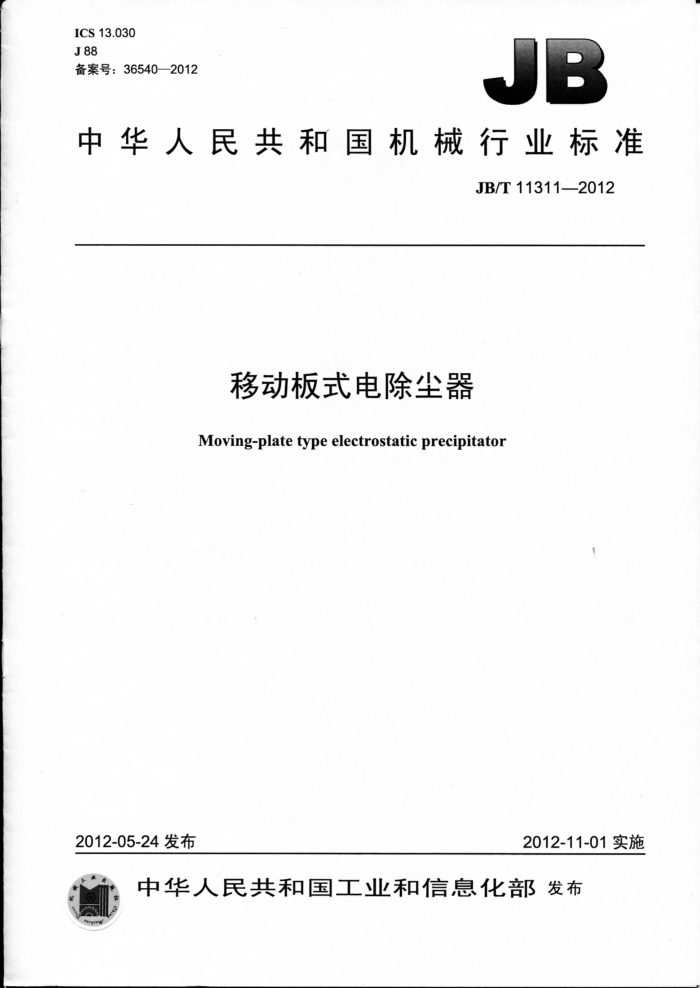

ICS 13.030 J88 备案号：36540—2012
B
中华人民共和国机械行业标准
JB/T 113112012
移动板式电除尘器 Moving-plate type electrostatic precipitator
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 JB/T 11311—2012
目 次
前言 1范围. 2规范性引用文件 3术语和定义， 4基本参数及组成
4.1基本参数 4.2组成...
5型号表示法.
使用条件..．技术要求.. 7.1 总体要求 7.2 设计要求. 7.3 安装要求 7.4 电气部分 %
6 7
.....
.........0........0....0...0....
试验方法， 8.1 空载升压试验.. 8.2 气流分布试验， 8.3 除尘效率、压力降、漏风率检测 8.4 移动极板传动试验 9检验规则. 10 包装、运输和贮存 11 安装.. 12 调试、运行、维护安全
..
....................
....... JB/T11311—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：西安理工大学、浙江菲达环保科技股份有限公司、西安宇清环境工程科技有限责
任公司、杭州天明环保工程有限公司、北方联合电力有限责任公司、兰州电力修造厂、浙江天洁环境科技股份有限公司。
本标准主要起草人：徐国胜、何剑、郦建国、张德轩、王自宽、徐立波、冉明涛、梁可新、唐亮。 本标准为首次发布。
II JB/T11311—2012
移动板式电除尘器
1范围
本标准规定了干式、板式、卧式移动板式电除尘器的术语和定义、基本参数及组成、型号表示、使用条件、技术要求、试验方法、检验规则、包装、运输、贮存、安装、调试、运行、维护安全。
本标准适用于移动板式电除尘器。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 1184 形状和位置公差未注公差值 GB/T 1243 传动用短节距精密滚子链、套筒链、附件和链轮 GB/T 8350 输送链、附件和链轮 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB 13223 火电厂大气污染物排放标准 GB/T13931电除尘器性能测试方法 GB/T16845—2008除尘器术语 GB/T 18150 滚子链传动选择指导 GB/T 20736 传动用精密滚子链条疲劳试验方法 GB 50011 建筑抗震设计规范（附条文说明） GB 50017 钢结构设计规范 GB 50205 钢结构工程施工质量验收规范 JB/T5845 高压静电除尘用整流设备试验方法 JB/T5906 电除尘器阳极板 JB/T5908 电除尘器 主要件抽样检验及包装运输贮存规范 JB/T 5910 电除尘器 JB/T 5911 电除尘器焊接件技术要求 JB/T 5913 电除尘器阴极线 JB/T 6407 电除尘器设计、调试、运行、维护安全技术规范 JB/T 7671 电除尘器，气流分布模拟试验方法 JB/T8536 电除尘器机械安装技术条件 JB/T9688 电除尘用晶闸管控制高压电源 JB/T 10862 电除尘器用低压控制装置 HJ/T320环境保护产品技术要求电除尘器高压整流电源
3术语和定义
GB/T16845—2008界定的以及下列术语和定义适用于本文件 JB/T11311—2012
3.1
移动板式电除尘器 moving plate type electrostatic precipitator 由常规固定电场与移动板式电场构成组合式电场形式的电除尘器。通常前级电场为常规固定电场，
后级电场为移动板式电场。移动板式电场分为横向（垂直于气流方向）移动板式电场和顺向（平行于气流方向）移动板式电场。移动板式电场的主要特征在于其极板可移动、回转，积灰由下部的刮、刷装置清除。 3.2
移动极板moving collectionplate 由若干块长方形极板通过链条相连，由上、下部传动系统传动，工作时可移动、回转的收尘极排。
3.3
上部传动系统uppertransmission system 由电动机、上部传动轴及链轮等组成，置于移动板的顶部，通过电动机带动上部传动轴转动，联动
其上的链条及链条上的移动极板转动，为移动板的驱动系统，同时起支承与定位的作用。 3.4
下部传动系统 ower transmission system 由下部传动轴及链轮等组成
力提供导向与定位，并张拉链条平
面保持极距，为移动板的从动系 3.5
移动板式电场 moving platetype tricfiel 由移动板及设置于其内/外侧的放电极所构 收
3.6
刷灰装置 rotating brush for dust cleanin 对极板表面积灰实施刷除的装置
3.7
刮灰装置 seraper for dust cleanin 对极板表面积灰实施刮除的装置，
3.8
移动板式电场计算高度 calculation height of moving plate type electrie field 移动板式电场内有电场效应的移动极板的高度。计算高度按阴极框架上不端横管中心距加一个同极距。
3.9
移动板式电场有效集尘面积effectivecollectingareaofmovingplatetypeelectricfield 移动板式电场计算高度、电场长度与2倍通道数的总乘积。
3.10
顺向移动板式电场longitudinalmovingplatetypeelectric field 极板平面与气体流动方向相平行的移动板式电场。
3.10.1
顺向移动板式电场有效长度effective length of longitudinal moving plate type electric field 单块移动极板的长度。
3.10.2
顺向移动板式电场有效宽度effective width of longitudinal moving plate type electric field 最外侧两个移动板的外侧板面的中心距。
3.11
横向移动板式电场 lateral moving plate type electric field 极板平面与气体流动方向相垂直的移动板式电场。
2 JB/T113112012
3.11.1
横向移动板式电场有效长度effectivelength of lateral moving plate type electric field 横向移动板式电场内沿气流方向第一个阴极排与最后一个移动板后侧板面水平投影的中心距。
3.11.2
横向移动板式电场有效宽度effective width of lateral moving plate type electric field 同一水平位置上左右两侧移动极板的外边缘之间的距离。
3.12
支撑装置supporting device 设置于移动板极板内侧，对链条起支撑作用，防止链条摆动的装置。
4基本参数及组成 4.1基本参数 4.1.1应符合JB/T5910的规定 4.1.2同极距宜为400mm~520mm。 4.1.3电除尘器丙烟气平均流速宜为0.6m/s~1.7m/s。 4.2组成
移动板式 电除尘器由机 和电气两人机械部分 由阳极系统（售 括固定
阳极清灰 统（包括固定电场阳极振打
移动板
装置及移动板式 电场刷灰/刮极振打装置 外壳结构件、 系）、轴承 （含 尘中轴承等组成。刮灰装置由活动刮
阴极 （包括 活固定电场阴极排与 移动板武电场阴极排）、阴装置等 构成 移动板系统由支撑装置 传动装置、轴（轴
爱
刷灰装置由传动装置 支撑装置、转刷轴
传动链 极板等支架组成
电气部分由高压电源（包应的电气联锁保护装置组成
变压器及其 空制系统 高压隔离开关柜和低压控制系统及相
移动板式电除尘器各高压电源供电， 横向移动板 5型号表示法 NX
式电除尘器各电场的供电由单独
LH
K X R
H+YBSN
移动板式电场计算高度移动板式电场有效宽度移动板式电场有效长度移动板式电场数移动板式电场类型
S 代表顺向 H代表横向
移动板式电场固定电场有效高度固定电场单室有效宽度室数固定电场单电场有效长度固定电场数产品代号
3 JB/T11311—2012
7.2.15宜设置电气联锁保护装置。 7.2.16各部件制作选材应严格按设计图样。 7.3安装要求 7.3.1上、下轴系支撑装置对应高度差不大于2mm，支撑装置组成的矩形对角线偏差不大于5mm。 7.3.2轴系转动灵活，无卡阻现象，固定部件不得干涉运动部件运转。上、下轴系的平行度误差不大于 5 mm。 7.3.3横向移动电场中移动极板为多孔极板，其固定孔距偏差不大于1mm，板面平面度和侧弯度不大于3mm，表面不得有明显擦伤等影响性能的缺陷。 7.3.4移动板组装后极板排整体平面度不大于10mm。 7.3.5阴极部分安装应符合JB/T8536的规定。 7.3.6异极距的允许偏差为±10mm。 7.3.7刷灰传动装置转动灵活，无卡阻现象，固定部件不得干涉运动部件运转。转刷与移动阳极板接触良好，能将极板上粉尘清除干净。转刷轴同轴度误差不大于Φ5mm。 7.3.8刮灰装置的活动刮板与移动阳极板面保持良好接触，能将极板上的粉尘清除。调节支架能可靠工作。 7.4电气部分
高压部分应符合JB/T9688、HJ/T320的规定。低压部分应符合JB/T10862的规定。 8试验方法 8.1空载升压试验
空载升压试验应符合JB/T6407的规定。 8.2气流分布试验
气流分布试验应符合JB/T7671的规定。 8.3除尘效率、压力降、漏风率检测
除尘效率、压力降、漏风率检测应符合GB/T13931的规定。 8.4移动极板传动试验
在设计传动速度下，移动极板传动机构冷态连续运行48h以上，无脱链、脱板、卡阻及其他异常现象为合格。 9检验规则
检验规则应符合JB/T5908的规定。 10包装、运输和购存
包装、运输、贮存应符合JB/T5908的规定。 11安装
移动板式电场安装按7.3要求执行，其余部件安装应符合JB/T8536的规定。 12调试、运行、维护安全
移动板式电除尘器中的常规固定电场调试、运行、维护安全应符合JB/T6407、JB/T5845的规定，移动板式电除尘器中的移动板式电场的调试、运行、维护安全应符合相应技术文件的要求。
5
