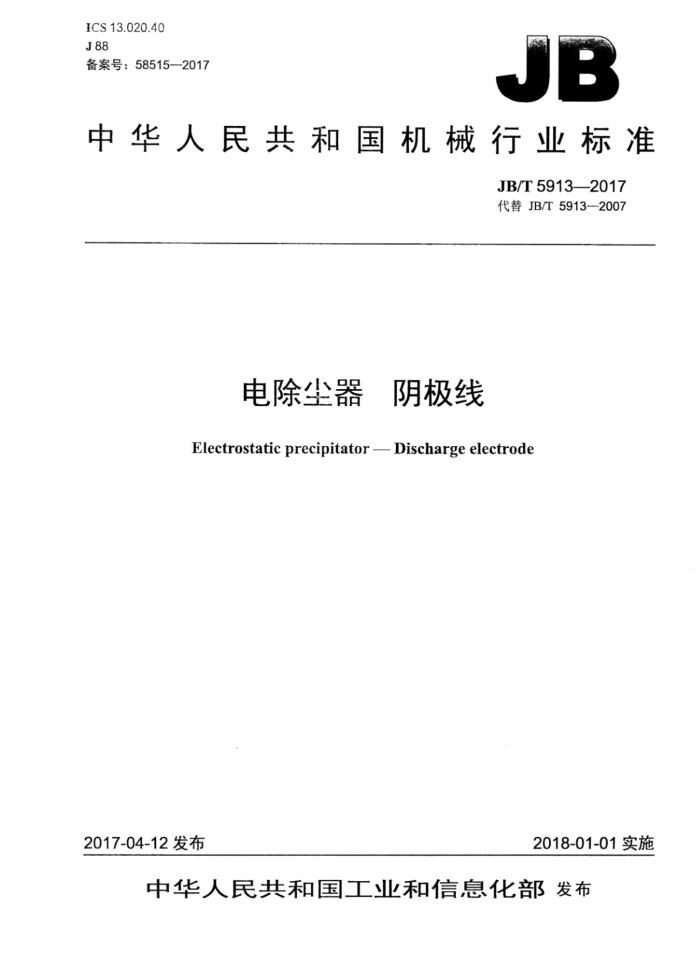

ICS 13.020.40 J88 备案号：585152017
JB
中华人民共和国机械行业标准
JB/T5913—2017 代替JB/T5913--2007
电除尘器 阴极线 Electrostatic precipitator Discharge electrode
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T5913—2017
目 次
前言 1范围 2规范性引用文件 3基本型式. 4技术要求
III
4..1材质. 4.2芒刺线... 4.3非芒刺线 5试验方法. 5.1 阴极线尺寸偏差的检验 5.2管状芒刺线焊接点剪切强度试验 5.3鱼骨针线焊接点剪切强度试验 5.4弯曲度测定.. 5.5螺旋线拉伸后张紧力的测定 6检验规则..
包装、运输和贮存 7.1 包装 7.2 运输 7.3 贮存.
7
....
8
图1 二刺管状芒刺线.. 图2 四刺管状芒刺线图3 多刺管状芒刺线图4 对称型鱼骨针线.. 图5 非对称型鱼骨针线图6 锯齿芒刺线.. 图7 单角钢芒刺线图 8 双角钢芒刺线图9 VH线. 图10 星型线. 图11 麻花线. 图12 螺旋线. 图13 V。线.. 图14 F 一施力方式
表1 芒刺线和非芒刺线分类，表2 芒刺线的尺寸极限偏差和形状公差表3 星型线与麻花线的尺寸极限偏差与形状公差
..6 JB/T5913—2017
表4 螺旋线的尺寸极限偏差。 中55R5ec586525E5e中586中5E6ERc585中52#eeee86中65心表5V。线尺寸极限偏差和形状公差
..6.
0880088
.6
IⅡI JB/T5913-2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5913—2007《电除尘器 阴极线》，与JB/T5913一2007相比主要技术变化如下：一对管状芒刺线的型式做了更合理的分类，用放电刺的数量命名管状芒刺线的型式（见表1及
图1～图3，2007年版的表1及图1）；增加了鱼骨针线的种类，并对其进行了细化分类（见表1及图4和图5，2007年版的表1及图5); 增加了鱼骨针线放电针与管体焊接的要求（见4.2.4）；删除了V15线（见2007年版的表1及图6）；增加了VH线（见表1及图9）。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：昆山玉成环保机械有限公司、浙江菲达环保科技股份有限公司、西安理工大学。 本标准主要起草人：李明、张满仓、李玉成、朱华富、郦建国、陈康元、杨绵寿、徐国胜本标准所代替标准的历次版本发布情况为：
-JB/T5913—1991、JB/T5913—1997、JB/T5913-2007。
III JB/T5913—2017
电除尘器 阴极线
1范围
本标准规定了电除尘器阴极线的基本型式、技术要求、试验方法、检验规则、包装、运输和贮存。 本标准适用于单根或纵向长度不大于16000mm的芒刺线和非芒刺线。其他结构型式的阴极线可
参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3177产品儿何技术规范（GPS） 光滑工件尺寸的检验 GB/T4879防锈包装 JB/T5908电除尘器主要件抽样检验及包装运输贮存规范
基本型式
3
3.1 电除尘器阴极线可分为芒刺线和非芒刺线两大类，具体分类见表1，基本型式如图1～图13所示。
表1芒刺线和非芒刺线分类
非芒刺线星型线麻花线螺旋线 V.线
芒刺线
管状芒刺线（二刺、四刺、多刺）
鱼骨针线（对称、非对称）
锯齿芒刺线角钢芒刺线 VH线
注：V,线的H为自然数1，2，3，，n。
44 工作时状态
中
H/2
图1 二刺管状芒刺线 JB/T5913-2017
AA 工作时状态
图2 四刺管状芒刺线
工作时状态
H/2
H/2
图3多刺管状芒刺线
BB
C-C
H/2
H/2
B型
A型
C型
图4对称型鱼骨针线
P JB/T5913—2017
BB
1
A型
B型
图5非对称型鱼骨针线
图6 锯齿芒刺线
图7 单角钢芒刺线
H/2
图8双角钢芒刺线 JB/T5913—2017
图9 V线
AL
图10 星型线
Ar
AL
L
图11 麻花线
919 0
图12 螺旋线
4
