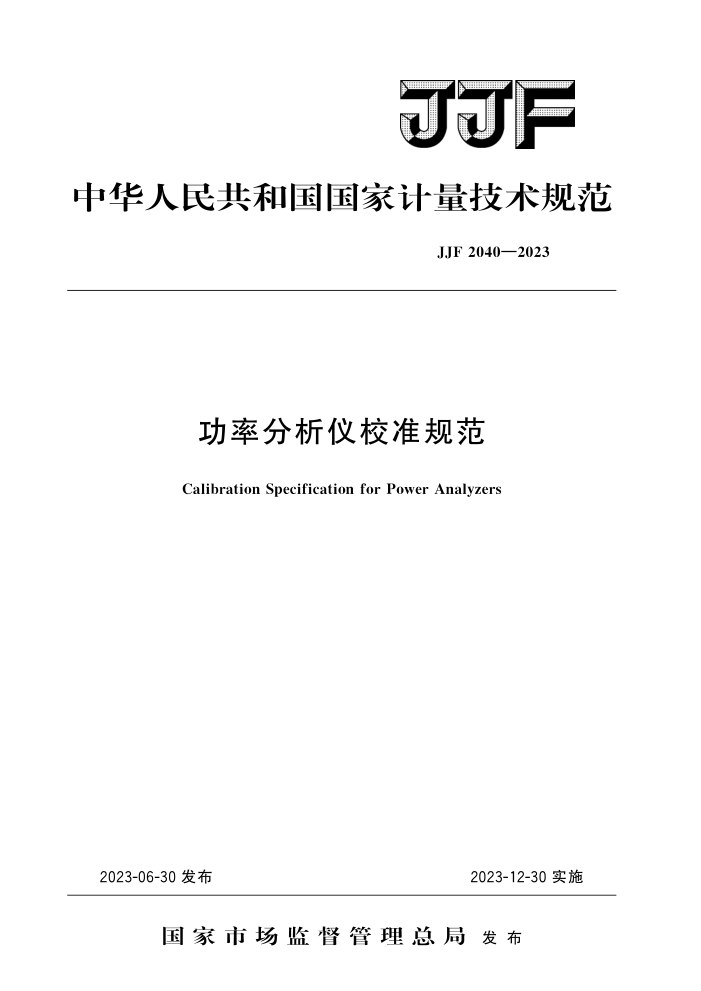

F
中华人民共和国国家计量技术规范
JJF2040—2023
功率分析仪校准规范
Calibration Specification for Power Analyzers
2023-12-30实施
2023-06-30发布
国家市场监督管理总局发布 JJF2040—2023
功率分析仪校准规范 Calibration Specification for
JJF2040—2023
Power Analyzers
归口单位：全国电磁计量技术委员会
主要起草单位：浙江省计量科学研究院
中国计量科学研究院湖南省计量检测研究院
参加起草单位：上海市计量测试技术研究院
长沙天恒测控技术有限公司大连计量检验检测研究院有限公司
本规范委托全国电磁计量技术委员会负责解释 JJF2040—2023
本规范主要起草人：
陈志明（浙江省计量科学研究院）潘仙林（中国计量科学研究院）郑孟霞（浙江省计量科学研究院）徐昱 (湖南省计量检测研究院)
参加起草人：
冯建（上海市计量测试技术研究院）周新华（长沙天恒测控技术有限公司）赵晓俊（大连计量检验检测研究院有限公司） JJF2040—2023
目
录
引言
(I) (1 ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (11) (12) (13) (15) (18)
范围· 2 引用文件· 3 概述· 4 计量特性· 5 校准条件 5.1环境条件， 5.2测量标准及其他设备 6校准项目和校准方法 6.1 校准项目 6.2校准方法· 7校准结果表达. 8 复校时间间隔· 附录A功率分析仪交流功率测量不确定度评定示例附录B 校准原始记录格式附录 C 校准证书内页格式
1 JJF2040—2023
引
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次发布
= JJF2040—2023
功率分析仪校准规范
1范围
本规范适用于直流和交流频率为10Hz～1MHz、电压不超过1000V、电流不超过100A，且电压和电流直接输人的功率分析仪的校准。
2 引用文件
本规范引用了下列文件： JJF1587一2016数字多用表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
功率分析仪是一种在宽频带范围内、全功率因数下实现功率测量和相关分析运算的多功能电测量仪器，主要用于功率（损耗）、转换效率的测量与分析，可作为实验室电参数测量的标准器使用。功率分析仪的工作原理如图1所示，电压信号和电流信号分别由电压、电流输人端接入，经信号调理后送到模数转换器并同步采样，通过数据处理和运算得到功率相关测量值或波形（图形）显示，也可由通讯接口输出。功率分析仪主要由测量单元、数据存储和处理单元、显示单元及输出通讯接口组成，测量单元包括电压调理电路、电流调理电路、同步采样时钟CLK、A/D模数转换器等。按输人的测量单元数量，功率分析仪可分为一单元式、多单元式。
电压输入 电压调理电路 A/D模数转换器
显示模块
+
数字信号处理模块
同步采样时钟
微控制器
CLK
通讯模块
电流输入
A/D模数转换器
电流调理电路
图1功率分析仪原理框图
4计量特性
功率分析仪的计量特性见表1。
1 JJF2040—2023
表1 功率分析仪的计量特性
校准参数交流电压交流电流交流功率相位频率直流电压直流电流直流功率注：以上指标不作为合格性判别的依据，仅供参考
测量范围
最大允许误差 ±0.01% ±0.01% ±0.02%
10mV~1000V(10Hz~1MHz) 1mA~100A(10Hz~100kHz) 0.01mW~100kW(10Hz~100kHz)
±0.01° ±0.002% ±0.01% ±0.01% ±0.02%
0°~360°(10Hz~100kHz)
10Hz~1MHz 10mV~1000V 1mA~100A 0.01mW~100kW
校准条件 5. 1 环境条件
5
温度：（23士3）℃；相对湿度：55%土20%；供电电源：电压（220士22）V，频率（50士0.5）Hz；其他干扰：周围无明显影响测量的电磁干扰和机械振动
5.2 2测量标准及其他设备 5.2.1 校准时所需的测量标准与校准方法见表2，可根据实际需求选择
表2测量标准与校准方法测量标准
序号 1 2 3 4 5 6 7 8 9 注：除上述设备外，也可以使用其他符合要求的计量器具作为标准设备
校准方法标准源法标准表法标准表法标准表法标准表法标准表法标准表法标准表法
标准功率源（标准电压源、标准电流源）
功率源（电压源、电流源）
标准功率分析仪标准电压表标准电流表
标准分压器（直流分压箱、交流分压器）电流电压转换器（标准分流器、标准电阻器）
标准相位表
宽频功率测量装置（包括标准分压器、电流
标准表法
电压转换器和宽频采样分析系统）
2 JJF2040—2023
5.2.2测量标准的扩展不确定度（2）应不大于被校功率分析仪最大允许误差绝对值的1/3，各功能测量范围应覆盖被校功率分析仪的测量范围。 5.2.3交直流功率源（电压源、电流源）应足够稳定，其功率（电压、电流）短期稳定度（每分钟）应优于被校功率分析仪最大允许误差绝对值的1/10，调节细度应不大于被校功率分析仪最大允许误差绝对值的1/10，电压与电流之间相位差在对应量程 0°～360°之间可调。 5.2.4电流电压转换器的额定电流应不小于校准时测量电流，并考虑其功率系数和负载效应。 5.2.5 标准分压器的额定输人电压应满足校准要求，并考虑其电压系数和负载效应。 5.2.6校准装置（包括测量线路）应具有良好的屏蔽和接地。
6 校准项目和校准方法
6. 1 校准项目
功率分析仪的校准项目见表3。
表3功率分析仪校准项目校准项目交流电压交流电流交流功率相位频率直流电压直流电流直流功率
序号 1 2 3 4 5 6 7 8
校准方法条款编号
6.2.3 6.2. 4 6.2.5 6.2.6 6.2.7 6.2.8 6.2. 9 6.2.10
6.2校准方法 6.2.1校准前准备 6.2.1.1外观及通电检查。目测或手动操作，检查被校功率分析仪，应符合以下要求：
a）外形结构完好，无影响正常工作的机械损伤； b）外露部件（面板、按钮、接线端子等）无松动； c）标志清晰、正确，并有接线图； d）通电后显示字符段完整，各测量功能、量程切换正常。
6.2.1.2按被校功率分析仪的使用说明书要求进行开机预热和预调。 6.2.1.3校准交流电量应使用同轴连接线，低频时输入方式为直流耦合。 6.2.1.4校准直流电量时，设置功率分析仪输人方式为直流耦合。 6.2.2校准点的选取原则
校准点应覆盖所有量程并兼顾各量程之间的覆盖性及量程内的均匀性，取准确度最
