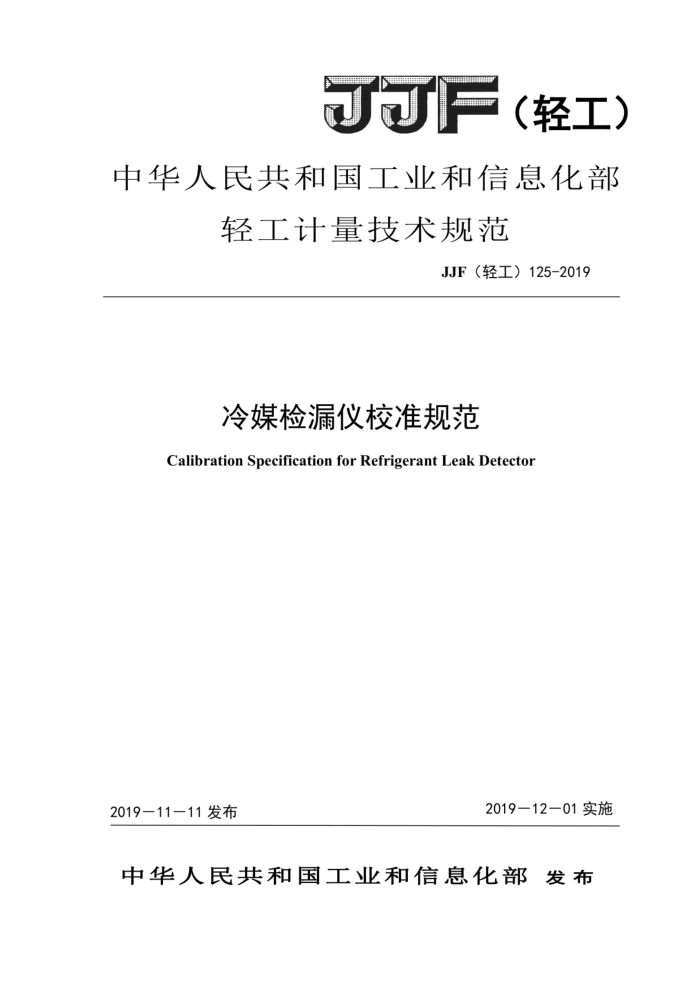

JJF （轻工）
中华人民共和国工业和信息化部
轻工计量技术规范
JJF（轻工）125-2019
冷媒检漏仪校准规范 Calibration Specification for Refrigerant Leak Detector
2019-12-01实施
2019—11-11发布
中华人民共和国工业和信息化部发布 JJF（轻工）125-2019
冷媒检漏仪校准规范 Calibration Specification for RefeigerantLeakDetector
JJF（轻工）125—2019 代替JJG(轻工)106-1994
归口单位：中国轻工业联合会
主要起草单位：中国家用电器研究院
参加起草单位：河南新飞电器有限公司
英福康（广州）真空仪器有限公司
三菱重工海尔（青岛）空调机有限公司
本规范由主要起草单位负责解释 JJF（轻工）125-2019
本规范主要起草人：
傅天宁（中国家用电器研究院）
李伟（中国家用电器研究院）参加起草人：
郭如连（河南新飞电器有限公司）连卫东 （英福康（广州）真空仪器有限公司）徐兵（三菱重工海尔（青岛）空调机有限公司） JJF（轻工）125-2019
目 髪录
引言 1 范围· 2 术语和定义· 2.1漏率· 2.2冷媒检漏仪 2.3标准漏孔 3 概述·
(I)
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (5) (6) (11) (13) (14)
计量特性· 4.1示值误差 4.2示值重复性 4.3响应时间· 4.4恢复时间· 4.5示值检出限· 4.6绝缘电阻 5 校准条件· 5.1环境条件 5.2测量标准及其他设备 6 校准项目和校准方法· 6.1校准项目 6.2校准方法 7 校准结果表达 8 复校时间间隔· 附录A校准结果不确定度评定示例（参考件）附录B漏率单位换算示例（参考件）附录C校准原始记录格式（参考件）· 附录D校准证书内页格式（参考件）·
4 JJF（轻工）125-2019
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、 JF1059.1-2012《测量不确定度评定与表示》和JJF1094-2002《测量仪器特性评定》共同构成本规范制定的基础性系列规范。
本规范是对JJG（轻工）106-1994《卤素检漏仪检定规程》的修订。 与JJG（轻工）106-1994相比，除编辑性修改外，本规范主要技术变化如下：一一修改标准漏孔测量范围；一修改漏率示值误差、响应时间、恢复时间的计量特性要求和校准方法：一一增加对漏率示值重复性的计量特性要求；一一增加漏率示值检出限的计量特性要求本规范的附录A“校准结果不确定度评定示例（参考件）”、附录B“漏率单位换算示
例（参考件）”、附录C“校准原始记录格式（参考件）”、附录D“校准证书内页格式（参考件）”均为资料性附录。
本规范所代替规范的历次版本发布情况：
JJG（轻工）106-1994。
II JJF（轻工）125-2019
冷媒检漏仪校准规范
1范围
本规范适用于可计量漏率为（10-7～10-4）Pa'm3/s范围内新制造、使用中、修理后的冷媒检漏仪（以下简称“检漏仪”）的校准。 2术语和定义 2.1漏率leakrate
在规定条件下，单位时间内一种规定气体通过漏孔的量。 注：单位为帕斯卡立方米每秒（Pa-m3/s）。
2.2冷媒检漏仪Refrigerantleakdetector
用于检测管线或密封容器中冷媒气体泄漏的仪器。 注：冷媒气体包括卤素气体（氟、氯、溴、碘）和不含卤素的冷媒气体。
2.3标准漏孔Refrigerantreferenceleak
在规定条件下，能提供已知恒定漏率规定气体的漏孔。 3概述
检漏仪主要用于化工、制冷、家用电器制造、航空、航天等行业对充有规定冷媒气体的密封系统进行泄漏检测。
检漏仪根据其工作原理分为质谱式检漏仪、红外式检漏仪、半导体式检漏仪。检漏仪通
常由吸枪、传感器、信号处理单元和显示单元等组成。当冷媒气体通过吸枪进入传感器，传感器输出相应的电信号，由信号处理单元进行处理，最终通过一定的数学模型计算出漏率并在显示单元上进行显示，并可触发设定漏率报警功能。
检漏仪的国际计量单位为帕斯卡立方米每秒（Pa'm3/s）；除国际计量单位外，相关行业内常用计量单位还有毫巴升每秒（mbar·L/s）或克每年（g/a）。 4计量特性 4.1漏率示值误差
不同类型检漏仪示值误差计量要求见表1所示。
表1示值误差计量性能要求
检漏仪类型质谱式红外式半导体式
计量性能要求
±30% ±35% ±50% JJF（轻工）125-2019
4.2漏率示值重复性
漏率示值重复性≤5%。 4.3响应时间
响应时间≤2s。 4.4恢复时间
恢复时间应≤8s。 4.5漏率示值检出限
符合不同型号检漏仪技术要求， 4.6绝缘电阻
绝缘电阻≥10MQ。 注：仅针对工作电压超过安全电压的检漏仪。
5 校准条件 5.1环境条件 5.1.1 温度：（23土5）℃，校准过程中允许温度波动为土1℃。 5.1.2 湿度：不大于80%RH。 5.1.3 供电电源：（110土11）V或（220土22）V。 5.1.4 校准设备周围保持通风状态，应无被测冷媒气体源、热源、强电磁场和放射性源等外界干扰。 5.2测量标准及其他设备
测量设备如下： a) 标准漏孔：测量范围（10-7~10-4）Pam3/s，相对扩展不确定度≤15%（k=2）。 b) 秒表：测量范围（0~10）S，最大允许误差≤0.05s。 c) 绝缘电阻表：输出电压500V，准确度等级≥10级。 d) 温湿度计：温度测量范围（0~50）℃，最大允许误差土0.5℃；湿度测量范围（0~100)%RH
最大允许误差土5%RH。 6 校准项目和校准方法 6.1校准项目
冷媒检漏仪校准项目包括：外观检查、功能检查、漏率示值误差、漏率示值重复性、响应时间、恢复时间、漏率示值检出限、绝缘电阻。 6.2校准方法
