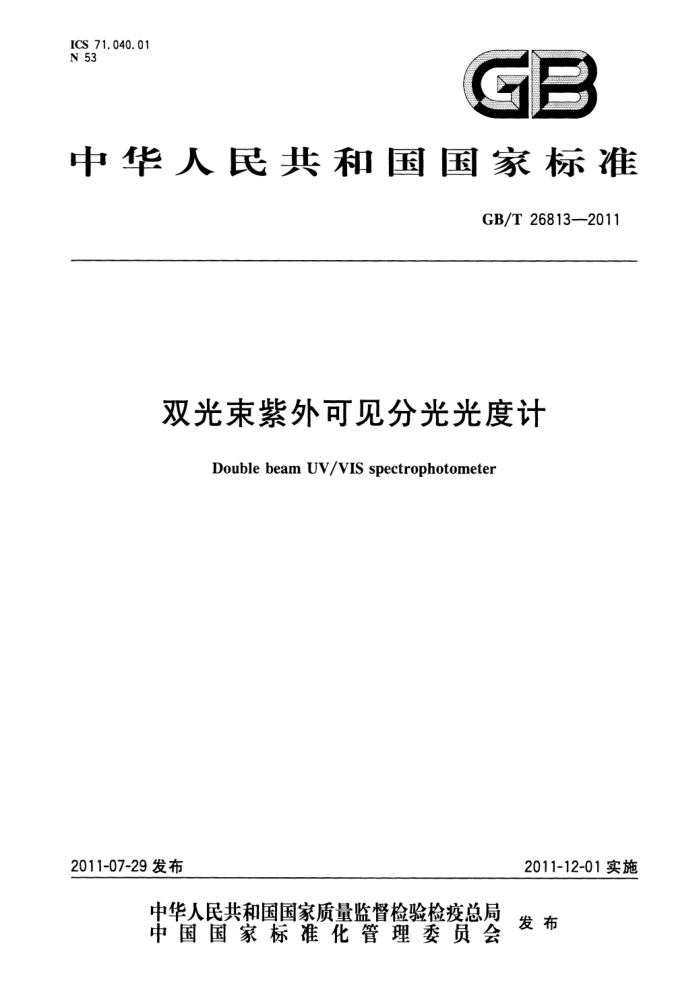

ICS 71.040.01 N 53
GB
中华人民共和国国家标准
GB/T26813—2011
双光束紫外可见分光光度计
Double beam UV/VIS spectrophotometer
2011-07-29发布
2011-12-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26813—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本标准起草单位：北京瑞利分析仪器有限公司、上海精密科学仪器有限公司、上海天美科学仪器有
限公司、北京普析通用仪器有限责任公司、上海光谱仪器有限公司、上海棱光技术有限公司、中国科学院上海生物工程研究中心、北京市计量检测科学研究院、中国人民解放军总后勤部卫生部药品仪器检验所、中国人民解放军军事医学科学院实验仪器厂。
本标准主要起草人：武进田、李源、李征、俞霆、刘景会、陈建钢、钱光蓓、李昌厚、威甲鹏、姜雄平、 梁晓会。
H GB/T26813—2011
双光束紫外可见分光光度计
1范围
本标准规定了双光束紫外可见分光光度计的分级、要求、试验方法、检验规则和标志、包装、运输及贮存等。
本标准适用于具有独立参比光束及独立参比样品池，主要光谱区为200nm～900nm，波长连续可调的双光束紫外可见分光光度计（以下简称“仪器”），波长范围与此相近的双光束分光光度计也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB/T2829—2002 2周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.12007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T11606-2007 分析仪器环境试验方法 GB/T13384一2008机电产品包装通用技术条件
3分级
仪器按指标从高到低分为I，Ⅱ，Ⅲ三级。每级仪器的各项指标均应达到或优于相应的等级要求。
4要求
4.1正常工作条件
仪器在下列条件下应能正常工作： a）环境温度：5℃~35℃； b）环境相对湿度不大于85%； c) 仪器应放置于平稳的工作台上，不应有强光、强气流、强烈振动和强电磁干扰； d) 环境无腐蚀性气体、烟尘干扰； e） 供电电源电压220V士22V，频率50Hz士1Hz。
4.2波长准确度及波长重复性
仪器波长准确度及波长重复性不应超过表1的要求。
1 GB/T 26813—2011
表1 波长准确度 ±0.3 ±0. 5 ±1. 0
单位为nm
仪器分级
波长重复性
I Ⅱ Ⅲ
0. 2 0. 3 0. 5
4.3 光谱带宽
仪器的光谱带宽应在其标称值的(0.81.2)倍范围。当光谱带宽小于或等于0.1nm，不便进行最小光谱带宽测试时可以采用分辨力深度D测试法。光谱带宽小于或等于0.1nm时，分辨力深度D应大于或等于12%。 4.4透射比准确度及透射比重复性
仪器的透射比准确度及透射比重复性不应超过表2的要求。
表 2 透射比准确度
%
仪器分级
透射比重复性
I I Ⅱ
±0.3 ±0.5 ±0. 5
0. 1 0. 2 0. 2
4.5杂散光
仪器杂散光不应超过表3的要求。
表 3 测试用物质
%
仪器分级
杂散光 0. 03 0. 1 0. 3
I Ⅱ Ⅱ
10g/L的碘化钠溶液或220nm截止滤光片
0. 03 0. 1 0. 3
I Ⅱ Ⅲ
50g/L的亚硝酸钠溶液或360nm截止滤光片
4.6 电源电压变化时引起的透射比变化
电源电压220V变动士22V时所引起透射比示值变化不应超过表4的要求。
2 GB/T26813—2011
表 4
%
仪器分级
透射比示值变化
1 I I
±0. 05 ± 0. 1 ± 0. 3
4.7 基线平直度
仪器的基线平直度不应超过表5的要求。
表 5
基线平直度
仪器分级
Abs ±0. 000 8 ±0.002 ±0.003
I Ⅱ Ⅲ
4.8 基线暗噪声
仪器的基线暗噪声不应超过表6的要求。
表 6
%
0%线暗噪声
仪器分级
I I m
± 0. 1 ±0. 2 ±0. 3
4. 9 漂移
仪器的漂移不应超过表7的要求。
表 7
漂移 Abs/h 0. 000 5 0. 001 0. 003
仪器分级
1 I m
4.10 波长边缘噪声
波长边缘噪声不应超过表8的要求。
3 GB/T26813—2011
表8 0%线 0. 02 0.05 0. 2
%
100%线% 0. 1
仪器分级
1 I Ⅲ
0. 2 0. 3
4.11安全要求 4.11.1接触电流
由交流电网供电的仪器，其接触电流应符合GB4793.1一2007中6.3的有关规定。 4.11.2保护接地
由交流电网供电的仪器，其保护接地应符合GB4793.1一2007中6.5.1的有关规定。 4.11.3介电强度
仪器在正常工作条件下，应能承受1500V交流有效值连续1min的电压试验，不应出现飞弧或击穿现象。 4.11.4安全警示 4.11.4.1警告标志
警告标志应符合GB4793.1一2007中5.2、5.3的相关规定。 4.11.4.2防电击警示
仪器电压高压部分应有必要的警示标识，应符合GB4793.1--2007中5的相关规定，必要时应使用绝缘材料予以防护。 4.11.4.3防紫外辐射及警示
仪器紫外光源应有相应的安全警示标识，仪器工作时紫外光源的辐射不应从仪器直接射出，必要时应使用不透紫外光的材料予以防护。 4.11.4.4防光源烫伤警示
光源高温部分应有防止烫伤警示标志。 4.12外观
a) 仪器所有喷塑喷漆电镀表面应色泽均匀，不应有脱皮、明显的擦伤、露底、裂纹、起泡现象 b) 刚性连接部位不应松动；可动件的运动应平稳灵活并能正确定位，不应有卡死空跳及显著的
空回现象。 外露零部件接合处应平整，无毛刺锐梭棱和粗糙不良现象。
d）文字、符号、标志应端正清晰，牢固可靠。
4 GB/T 26813—2011
4.13成套性
应符合产品装箱清单的规定。 4.14运输、运输贮存
仪器在运输包装状态下，应按GB/T11606-2007的2.4试验项目中的交变湿热试验、低温贮存试验、高温贮存试验、跌落试验和碰撞试验进行试验，其中高温55℃、低温一20℃，交变湿热：相对湿度 95%、温度40℃，跌落高度250mm。试验后，包装箱不应有较大的变形和损伤，受试仪器不应有变形松脱涂覆层剥落等机械损伤。全部试验完成后，将仪器置于正常工作条件下进行检验。应符合4.2 4.13的要求。
5试验方法
5.1试验条件 5.1.1在本标准4.1所规定的工作条件下进行 5.1.2除非另有规定，仪器在试验前应先开机预热30min。 5.2波长准确度及波长重复性 5.2.1 试验工具
a) 低压石英汞灯； b）氧化铁溶液（标准溶液配制见B.4)；
氧化钦玻璃，错钕玻璃。 上述试验工具的参考波长数据，应采用与被测仪器光谱带宽相同（或相近）的仪器带宽标定的数据，
用作标定的仪器波长准确度应比被测仪器波长准确度提高-一倍以上，波长采样间隔不应大于波长准确度数值的三分之一，参考波长数据应具有可溯源性，并应定期进行检定。所有试验工具通光（发光）面应均匀清洁干燥。当一种波长测试工具波长范围不能满足需要时可选用5.2.1所列几种波长标准工具分段使用。如果波长扫描范围较宽，允许分段扫描。 5.2.2试验程序
在整个波长范围内按每大约100nm选择一个波长点，参考波长值见附录A。用低压石英汞灯作光源，选仪器能量测量方式，使低压石英汞灯的光照在仪器人射狭缝上，调整汞灯位置使仪器能量达到最大值，波长采样间隔不应天于波长准确度数值的三分之一，测其发射谱线的峰值；或以空气作参比，用透射比（或吸光度）方式测氧化钦溶液（氧化钦玻璃、错钕玻璃）的吸收峰波长，单方向分别对每一组谱线（或吸收峰）进行测量，测量3次，每个波长3次测量值的平均值与标称值之差为单波长误差，单波长误差中的最大值为波长准确度；每个波长3次测量值的最大值与最小值之差为单波长重复性，单波长重复性中的最大值为波长重复性。
上述不同工具测试结果采纳的优先顺序是：低压石英汞灯、氧化钦溶液、氧化钦玻璃、错钕玻璃。 5.3光谱带宽 5.3.1光谱带宽 5.3.1.1试验工具
低压石英汞灯或氛灯。
5 GB/T 26813—2011
5.3.1.2 试验程序
选择仪器能量测量方式，用仪器自有的氛灯特征谱线656.1nm，或用低压石英汞灯做光源，选用 546.07nm谱线（如波长范围不能覆盖546.07nm，则应根据波长覆盖范围依次选用435.83nm或 253.65nm谱线），最小波长扫描间隔，单向移动波长，测量谱线轮廓，先找出峰高（峰最大能量值与峰两侧背景能量值之差），记下峰高50%时的波长读数入1，入2。 5.3.1.3计算
按式(1)计算光谱带宽：
[2 |
.(1)
式中： -光谱带宽；
,2 峰高能量值50%时的波长示值。 5.3.2分辨力 5.3.2.1 试验工具
a) 苯（分析纯）； b）石英比色皿，光程10mm，干燥并加盖。
5.3.2.2试验程序
选最小光谱带宽（0.1nm或以下），用仪器波长扫描功能，最小波长扫描步距。取上述10mm光程石英比色血一只，沿不透光的那一面小心滴人分析纯苯一滴，使其挥发并驱除比色血内空气，加盖，将其放入样品光束池架中，以空气为参比，扫描257.5nm～265.5nm的透射比，将波长257nm的透射比作为100%，按图1计算分辨力深度D。
100%
分群力深度D
259. 3
1 258. 9
图1分辨力深度D
