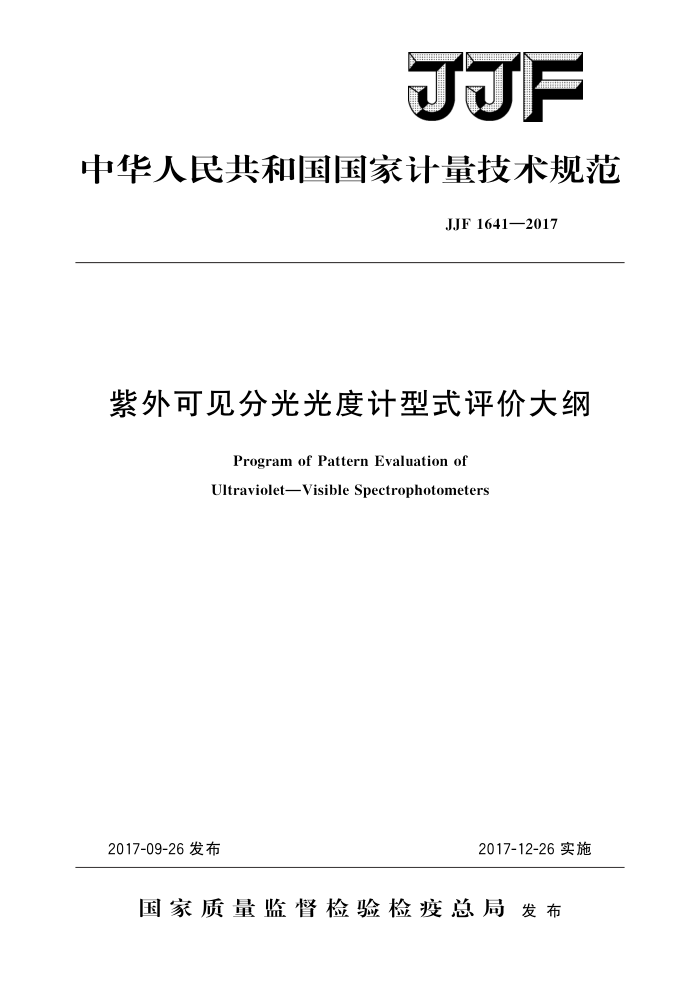

F
中华人民共和国国家计量技术规范
JJF1641—2017
紫外可见分光光度计型式评价大纲
Program of Pattern Evaluation of UltravioletVisible Spectrophotometers
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1641—2017
紫外可见分光光度计
型式评价大纲 Program of Pattern Evaluation of UltravioletVisible Spectrophotometers
JJF 1641—2017
归口单位：全国物理化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：北京同洲维普科技有限公司
本规范委托全国物理化学计量技术委员会负责解释 JJF1641—2017
本规范主要起草人：
李路铭（中国计量科学研究院）参加起草人：
孙宏伟（北京同洲维普科技有限公司） JJF1641—2017
目 录
引言 1
(IⅢI) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) I
范围· 2 引用文件.. 3 术语· 3.1分光光度计： 3.2紫外可见分光光度计：
.
概述 5法制管理要求 5.1计量单位 5.2准确度（最大允许误差）要求 5.3 标志· 6 计量要求 6.1 波长示值误差 6.2 波长重复性· 6.3 透射比示值误差· 6.4 透射比重复性· 6.5 噪声.. 6.6 漂移· 6.7 光谱带宽 6.8 基线平直度.. 6.9 杂散光··
4
..
通用技术要求· 7. 1 外观及初步检查 7. 2 功能性要求 7. 3 低温试验· 7. 4 高温试验 7. 5 电源电压适应性·· 7. 6 碰撞试验·
7
.
跌落试验…· 型式评价项目表.
7. 7 8 9 提供样机的数量及样机的使用方式 9.1提供样机的数量. 9.2样机的使用方式· 10试验项目的试验方法和条件以及数据处理和合格判据 10.1试验前的准备 JJF1641—2017
10.2 外观 10.3 波长示值误差与波长重复性 10.4 透射比示值误差和重复性 10.5 噪声和漂移 10.6 光谱带宽 10.7 基线平直度 10.8 杂散光 10.9 低温及高温适应性 10.10 电源电压适应性· 10.11 碰撞试验· 10.12 跌落试验 11 试验项目所用计量器具和设备表附录A紫外可见分光光度计型式评价原始记录
(5) (5) (6) (7) (8) (8) (9) (9) (10) (10) (11) (11) (13)
II JJF1641—2017
引言
本型式评价大纲依据JJF1016《计量器具型式评价大纲编写导则》、JJF1015《计量器具型式评价和型式批准通用规范》以及JJF1001《通用计量术语及定义》编写
本型式评价大纲的技术指标参考了JJG178一2007《紫外、可见、近红外分光光度计》和GB/T11606一2007《分析仪器环境试验方法》等技术法规
本型式评价大纲为首次发布
I JJF1641—2017
紫外可见分光光度计型式评价大纲
1范围
本型式评价大纲适用于波长范围190nm1000nm，波长连续可调的分光光度计的新产品型式评价工作。
2 引用文件
本规范引用了下列文件： JG178一2007《紫外、可见、近红外分光光度计》 JJF1001一2011《通用计量术语及定义》 GB4793.1一2007《测量、控制和实验室用电气设备的安全要求》 GB/T11606一2007《分析仪器环境试验方法》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
3.1分光光度计spectrophotometer
以朗伯-比尔（Lambert-Beer）定律为分析理论，用于比色分析的仪器。
3.2紫外可见分光光度计ultraviolet-visiblespectrophotometer
波长范围190nm～1000nm，波长连续可调的分光光度计。
4概述
紫外-可见分光光度计（以下简称仪器）是根据物质对紫外-可见光区辐射光的选择性吸收和朗伯-比尔（Lambert-Beer）定律对物质进行定量分析和定性鉴别的仪器。
朗伯-比尔定律的数学表达式为：
A=-lg(I/I。)=-lgT=klc
其物理意义是，当一束平行单色光垂直通过被测物质溶液时，该溶液的吸光度A 与吸光物质的浓度c及液层厚度1成正比。
仪器主要由光源、单色器、样品室、检测器、信号处理和显示与存储系统组成。
5法制管理要求
5.1计量单位
紫外-可见分光光度计采用法定计量单位。
5.2准确度（最大允许误差）要求
仪器的准确度等级应符合JJG178一2007《紫外、可见、近红外分光光度计》的规定。
1 JJF1641—2017
5.3标志
紫外-可见分光光度计应有铭牌。铭牌上应标明：制造厂名；产品名称及型号；制造年、月；出厂编号；测量范围；计量器具的等级；CMC标志及编号。申请的样机应预留出CMC标志及编号的位置。
6计量要求
6.1波长示值误差
波长示值误差应不超过表1要求 6.2波长重复性
波长重复性应不大于表1要求。 6.3透射比示值误差
透射比示值误差不大于表1要求。 6.4透射比重复性
透射比重复性不大于表1要求。 6.5噪声
噪声不大于表1要求。 6.6漂移
漂移不大于表1要求。 6.7光谱带宽
仪器每一挡光谱带宽设置值的测量误差应不大于表1要求。
6.8基线平直度
基线平直度应不超过表1要求，不带自动扫描的仪器，不做此项。
6.9杂散光
杂散光应不超过表1要求。
表1紫外-可见分光光度计计量性能指标
项目名称
项目
要 歡求
波长示值误差波长重复性透射比示值误差透射比重复性
±4.0 nm ≤1.0nm ±1.0% T ≤0.5%T ≤0.2% T ≤0.2% T 光谱带宽误差应不超过标称光谱带宽的士20% 吸光度：不超过士0.010 ≤2.0%
试验项目 噪声
漂移光谱带宽基线平直度杂散光
2
