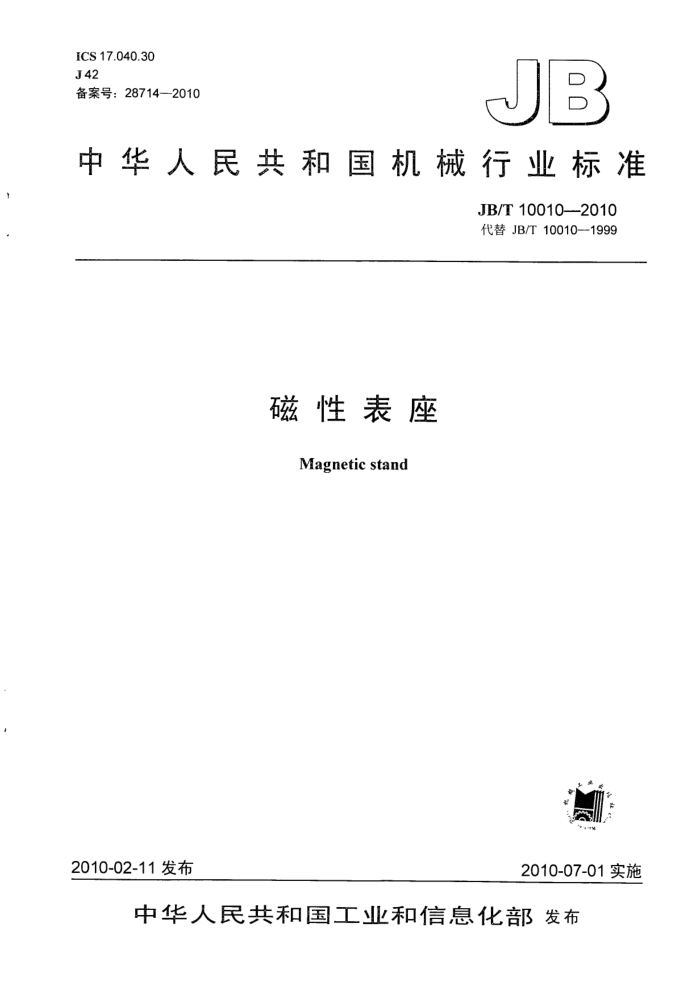

ICS 17.040.30 J42 备案号：28714—2010
JB
中华人民共和国机械行业标准
JB/T100102010 代替JB/T10010—1999
磁性表座
Magnetic stand
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T10010-2010
目 次
m
前言 1 范围. 2规范性引用文件 3术语和定义
型式与基本参数 5 要求. 5.1 外观 5.2 相互作用 5.3 材料 5.4 微调 5.5 工作面表面粗糙度和平面度 5.6 磁力... 5.7 变形量 6 检验方法 6.1 外观 6.2 相互作用 6.3 微调， 6.4 工作面表面粗糙度和平面度 6.5 磁力.…. 6.6 变形量.. 7 标志与包装，图 1 I型磁性表座图2 ⅡI型磁性表座（活动立柱）图3 II型磁性表座（球形万向）图4 IV型磁性表座（柔性万向）图5 磁性表座座体工作面... 图6 I型、I型和Ⅲ型表座变形量图71 IV型表座变形量图8 工作磁力P,检验. 图9 剩余磁力P2检验图10 变形量检验
4
6
.6
.6 .6 6
2
3
6 JB/T10010—2010
前言
本标准代替JB/T100101999《磁性表座》。 本标准与JB/T10010一1999相比，主要变化如下：
增加了规范性引用文件（本版的2）； -增加了球形万向和柔性万向的术语和定义（本版的3.1、3.2)； -对磁性表座的型号、规格及基本参数重新进行了界定（1999版的表1；本版的表1)； -增加了球形万向及柔性万向型式及尺寸图（本版的图3、图4、图5)；提高了座体工作面的表面粗糙度（1999版的4.7；本版的5.5.1）；增加了各要求的检验方法（1999版的附录A；本版的6）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：无锡锡工量具有限责任公司。 本标准参加起草单位：成都工具研究所、无锡出入境检验检疫局、广西计量检测研究院。 本标准主要起草人：沈炳权、姜志刚、陈永琪、王焕金、王丽霞。 本标准所代替标准的历次版本发布情况为：
ZBJ42008—1987; JB/T10010—1999。
III JB/T10010——2010
磁性表座
1
1范围
本标准规定了磁性表座的术语和定义、型式与基本参数、要求、检验方法、标志和包装等。 本标准适用于工作磁力为392N～980N的磁性表座（以下简称“表座”）。
*
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T17163几何量测量器具术语基本术语 GB/T17164几何量测量器具术语产品术语
3术语和定义
GB/T17163、GB/T17164中确立的以及下列术语和定义适用于本标准。
3.1
球形万向universalspherical joint 立柱和横杆在一定范围内可调节和固定的机构。
3.2
柔性万向universalflexiblejoint 立柱具有柔性，在空间任一位置可弯曲并固定的机构。
3.3
工作磁力workmagneticforce 表座在接通磁路后，工作面上必须达到的最小磁力。
3.4
剩余磁力 residualmagneticforce 表座在切断磁路后，工作面上允许存在的最大磁力。
1
4型式与基本参数 4.1表座的型式见图1至图4所示，表座座体工作面见图5。图示仅作图解说明，不表示详细结构。 4.2表座的基本参数见表1。
表1 基本尺寸（推荐值）
夹表孔直径D
规格 kg 40 60 80 100 60
表座型式
H mm >160 >190 >224 >280 270~360
座体V形工作面角度α
mm
mm >140 >170 >200 >250
I 型 II 型 I型 IV型
$8H8或 4H8、6H8、10H8
120°、135°、150°
1 JB/T10010—2010
座体；2通磁开关：3——立柱：4--—紧固螺母；5——横杆：6——表夹。
图11型磁性表座
一座体；2- 一通磁开关；3- 立柱；4 紧固螺母：5 -横杆；6- 微调机构：7一表夹。
图2Ⅱ型磁性表座（活动立柱）
2
