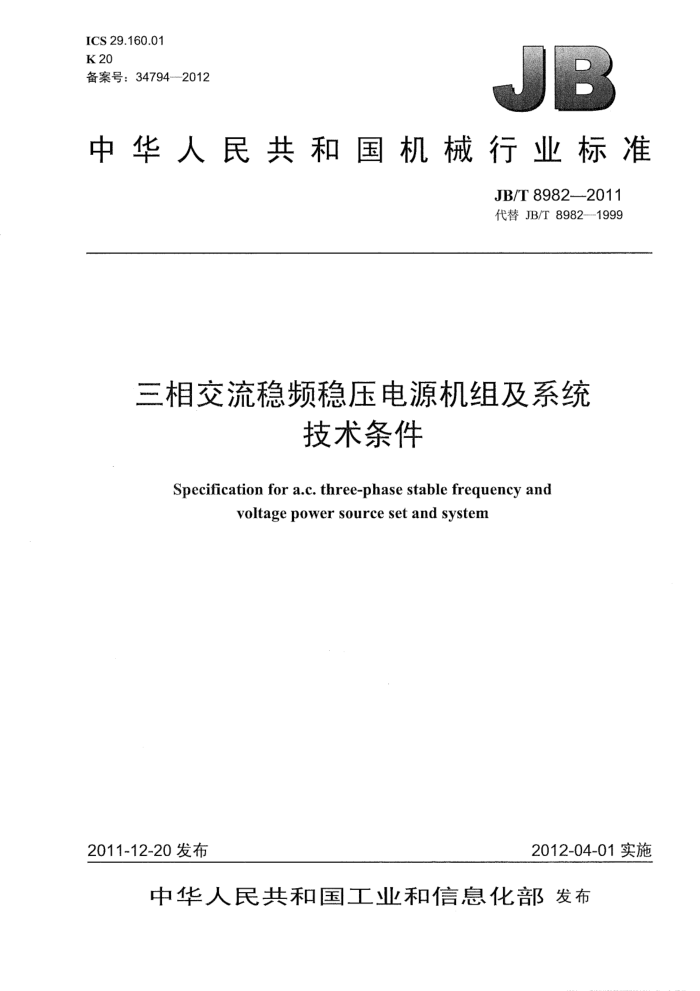

ICS 29.160.01 K 20 备案号：347942012
中华人民共和国机械行业标准
JB/T 8982--2011 代替JB/T 8982-1999
三相交流稳频稳压电源机组及系统
技术条件
Specification for a.c. three-phase stable frequency and
voltage power source set and system
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T 8982---2011
目 次
前言 1 范围 2 规范性引用文件.. 3 型式及基本参数.. 4　技术要求. 5 试验方法 6 检验规则. 7 标志、包装及保用期..…. 图1正序分量、负序分量作图法图2突加、突卸负载电压波形表1电源系统的电压和频率的调整率、波动率及恢复时间
.......-..+.+ ++++-
A
.6
.......6
#+++ JB/T 8982--2011
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T8982- 2--1999《三相交流稳频稳压电源机组及系统技术条件》，与JB/T8982- 一1999
相比主要技术变化如下：
-删除了原标准中4.1.3关于运行地点的最湿月月平均最高相对湿度的条款。 表1中的频率稳态调整率5由原标准的±0.5%调整为土0.3%
—5.9，增加了“振动强度的限值，由用户和制造厂协议”。 5.8，增加了“噪声的限值，由用户和制造厂协议” 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司、上海马拉松革新电气有限公司、上
海电科电机科技有限公司。
本标准主要起草人：王传军、蒋曦、金惟伟、倪文乞、高志伟。 本标准所代替标准的历次版本发布情况为：
-JB/T 8982--1999。
I1 JB/T 8982--2011
三相交流稳锁稳压电源机组及系统
技术条件
1 范围
本标准规定了三相交流稳频稳压电源机组及系统的基本参数、技术要求、试验方法、检验规则以及标志、包装等。
本标准适用于电动机拖动的同步发电机组及其稳频稳压装置的整套系统（以下简称电源系统）。电源系统作为小型三相交流电机及其他电器试验用的低波动率、宽调节范围的电源设备，也可作为符合本标准技术指标的其他用电器的电源设备，或作为变频电源设备。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标志 GB7552008旋转电机定额和性能 GB/T997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代号） GB/T4942.1-2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB10069.1---2008旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法
3型式及基本参数 3.1电源系统由电动机一同步发电机组（以下简称机组）、电动机稳速装置及同步发电机稳压装置等三部分组成。 3.2机组各电机外壳防护等级为IP21、IP23、IP44（按GB/T4942.1-2006的规定）。 3.3机组各电机结构安装型式为IMB3（按GB/T997-2008的规定）。 3.4机组采用弹性联轴器或其他装置连接，备有公共底座，装有必要的防护罩。 3.5同步发电机的基本励磁方式为他励。拖动电动机如采用直流电动机，其励磁回路应采用他励。 3.6同步发电机的额定电压为400V/460V，额定频率为50Hz/60Hz，频率可调范围12.5Hz～60Hz 可调分辨率达0.3Hz。电枢绕组为带有中性点引出线的星形接法。其他额定电压由用户和制造厂协议。 3.7同步发电机的额定功率因数为0.8（滞后）。 3.8机组的定额是以连续工作制（S1）为基准的连续定额。 3.9同步发电机额定功率为：5kW，10kW，24kW，50kW，90kW，120kW，150kW，200kW, 315kW，400kW，630kW。其他功率由用户与制造厂协议。 3.10机组的端应具备安装测速装置的条件。 4技术要求 4.1在下列海拔和环境空气温度以及环境空气相对湿度条件下，电源系统应能额定运行。 4.1.1海拔不超过1000m。 4.1.2最高环境空气温度随季节而变化，但不超过40℃。 JB/T 8982-2011
4.1.3最低环境空气温度为-15℃。 4.2同步发电机额定负载时线电压的谐波电压因数（HVF）应不大于0.015。
HVF值按式（1）计算：
13. U
HVF
(1)
式中: Un谐波电压的标幺值（以额定电压UN为基值);
一谐波次数，不包含3及3的倍数。
n-
4.3同步发电机额定负载时，三相电压的负序分量应小于正序分量的0.5%，零序分量的影响应予以排除。 4.4电源系统的电压和频率的稳态调整率，10 min波动率、8 h 波动率、瞬态调整率及恢复时间应不大于表 1 的规定。
表1日 电源系统的电压和频率的调整率、波动率及恢复时间
电 压
频 率
稳态 10 min 8h 瞬态 恢复 稳态 10 min 8 h 瞬态 恢复调整率 波动率 波动率 调整率 时间 调整率 波动率 波动率 调整率 时间
机组额定功率
JusB JuB dus tu
isB
OmB
Ofs
f
tt
%
%
s
200 kw 以下 200 kW 及以上注：不同于表中的规定，由用户和制造厂协议。
±0.5 ±0.15 0.3
15
0.6
±0.3
0.1
0.3
±3
1.5
±0.5 ±0.15 0.3 ±15 0.8 ±0.3 0.1 0.3 ±5 2.5
4.5电源系统额定频率时的冷态空载电压整定范围为10%～130%额定电压。 4.6电源系统应能在12.5Hz～60Hz任何频率下稳定运行。但低频运行时，电压必须随频率值降低按比例相应降低。
根据特殊订货，电源系统能在72Hz短时稳定运行，此时输出功率及短时运行时间按用户和各自产品标准的规定。 5试验方法 5.1电源系统的机械检查包括：
a）机组的安装质量检查：机组运行应平稳轻快，无停滞现象。 b）机组及控制柜表面质量检查：机组及控制柜表面油漆应干燥完整，无污损、碰坏裂痕等现象。
装配应完整正确。
5.2线电压波形谐波电压因数（HVF）测定应在额定频率、额定电压和额定负载下进行，发电机负载为GB755-2008规定的实际无畸变和实际平衡回路。测定每次谐波电压的有效值并按本标准式（1）计算HVF值。 5.3三相电压负序分量和正序分量比（ε）的测定 5.3.1作图法：电源系统在额定工况下运行，测量三相相电压UAo、UBO、Uco；用电子相位差计测定相角乙AOB、二BOC。
2 JB/T 8982---2011
稳态频率调整率（%）按式（7）计算：
→云 1009 fn
(7)
d.
式中: f负载变化后的稳态频率，取各读数中最大（或最小）值，单位为赫（Hz); fn—额定频率，单位为赫（Hz)。 α及&值以冷态和热态，50Hz及60Hz各试验中的最大值考核。 5.5电压和频率的10min波动率测定。
电源系统在额定工况下运行1h后进行测定，要求交流电网进线电压在342V～399V范围内，负载功率在（100±10）%额定负载范围内，频率分别在50Hz或60Hz下进行测定，连续10min每隔1min 读取UAB线电压及频率值。在试验过程中，电压和频率整定装置不允许再做调整。
10min电压波动率SusB按式（8）计算：
UAB,max -UAB,m
usB UAB,max + UAB,min
min. ×100%
(8)
10min频率波动率SisB按式（9）计算：
fmax - fmin ×100% max + fmi
(9)
SfsB
SusB、isB 以 50 Hz 和 60 Hz 各试验中的最大值考核。 5.6电压和频率的8h波动率测定。
电源系统在额定工况下运行，要求交流电网进线电压在342V～399V范围内。负载功率在（100 ±10）%额定负载范围内、频率分别在50Hz或60Hz下进行测定，连续8h每隔15min读取一次交流电网电压及电源系统的UAB 线电压、三相电流、频率、输出功率。在试验过程中，电压和频率整定装置不允许再做调整。
8h电压波动率Su按式（10）计算：
UAB,max -UABmin
Sup = Aas + UAbmin
× 100%
(10)
8h频率波动率SB按式（11）计算：
fmax - fmin ×100%
O"
(11)
fmax + fmin
SuB、tB 以 50 Hz 和 60 Hz 各试验中的最大值考核。 5.7电压和频率瞬时调整率及恢复时间测定。
电源系统空载运行，调节频率分别为50Hz或60Hz，电压为额定值，突加一额定电流、额定功率因数的恒阻抗三相对称负载，待电压、频率稳定后读取三相线电压、三相电流、频率及输出功率。再突卸此负载。在突加突卸的整个过程中，用示波器拍摄三相线电压及转速一电压变换器的输出直流电压，并保证拍摄到稳定状态。试验前，用拍摄示波图方法检查开关三相合闸同时性。各触头闭合和分断的时间差不应大于15°（电角度）。
从示波器上量取负载突变时的三相线电压，并得到三相线电压峰一峰值包络线，然后将时间坐标分为若干等分，求取同一时刻下三相峰一峰值的平均值，将此平均值绘成UBs的变化曲线（见图2）和电压从突变瞬间到恢复至（100士3）%Un的波形图长度Luin及Lude，单位为毫米（mm）。
电压瞬间调整率S+dynu和S-dynu按式（12）、式（13）计算：
U aynu,max -Un ×100%
S+dynu
(12)
UN JB/T 8982---2011
U
UN
1t
S
U x100%
.(13)
r
电压恢复时间 tuin和 tude按式（14）和式（15）计算：
Luin L N L
(14)
(15)
ude
式中:
示波器时间振子1s纸长，单位为毫米（mm）。 电压瞬时调整率及电压恢复时间以突加或突卸负载试验中的最大值考核。 从示波图上量取负载突变时转速-电压变换器的输出直流电压最大值Uz及恢复后电压值U和电压
从突变瞬间至恢复到（100土3）%Ua的波形图长度Lt，单位为毫米（mm）。
频率瞬时调整率s按式（16）计算：
Ufs --U.
Sfs:
-×100%
(16)
Ur
频率恢复时间t按式（17）计算：
(17)
5.8机组噪声测定按GB10069.1的规定进行。机组安装采用刚性安装方式。噪声测点的配置按以机组作为一整体的等效方包络面法的测点配置。噪声的限值由用户与制造厂协议。 5.9机组振动测定按GB10068的规定进行。机组安装采用刚性安装方式，分别测定拖动电动机和同步发电机的振动值，以其中振动速度有效值的最大值进行考核。振动强度的限值由用户与制造厂协议。
U(%)+ 103 UN 97 Uaynu, min
UBs
电压稳定范围AU
1 s
a)突加负载
U(%) Udynu, max
103 UN 97
电压稳定范围AU
S
b)突卸负载
图2突加、突卸负载电压波形
