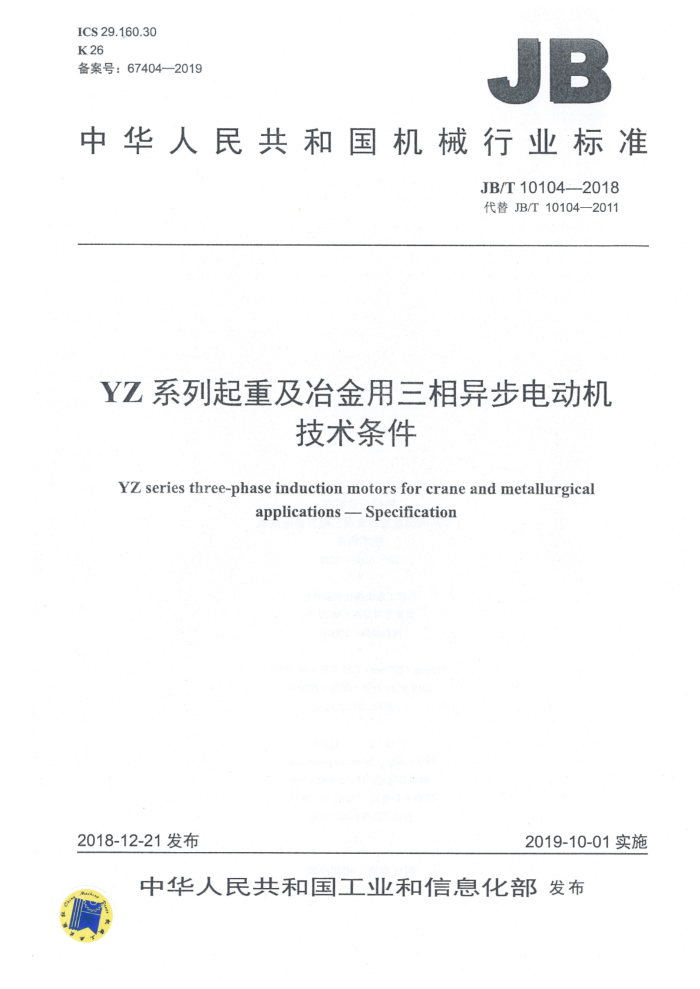

ICS29.160.30 K26 备案号：67404—2019
JB
中华人民共和国机械行业标准
JB/T10104--2018 代替JB/T10104—2011
YZ系列起重及冶金用三相异步电动机
技术条件
YZ series three-phase induction motors for crane and metallurgical
applications-Specification
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
YZ系列起重及冶金用三相异步电动机
技术条件 JB/T10104--2018
十
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
210mm×297mm1.25印张·40千字 2019年10月第1版第1次印刷
定价：21.00元
*
书号：15111·15343 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10104—2018
目
次
前言 1范围. 2规范性引用文件 3型式、基本参数与尺寸 4技术要求 5试验方法. 6检验规则..
-
14
14
6.1检验分类. 6.2检查试验 6.3型式试验. 7标志、包装及保用期.
......
14 15
15
图1IM1001、IM1002及IM1003、IM1004卧式安装的电动机图2IM3001及IM3003卧式安装的电动机图3IM3011及IM3013立式安装的电动机.
表1 结构及安装型式. 表2 同步转速、额定功率、转子转动惯量与机座号的对应关系表3 IM1001、IM1002及IM1003、IM1004卧式安装的电动机.. 表4IM3001及IM3003卧式安装的电动机表5. IM3011及IM3013立式安装的电动机.. 表6 轴伸键的尺寸及公差. 表7 轴伸长度半处的径向圆跳动公差.. 表 8 径向及轴向圆跳动公差. 表9 平面度公差表10对称度公差. 表11 最大转矩及堵转转矩对额定转矩之比的保证值，表12堵转电流的保证值. 表13电气性能保证值的容差表14各发热部位的温升限值或允许温度、 表15对于不同轴中心高H用振动位移、速度和加速度表示的振动强度限值（方均根值）表16空载时最大A计权声功率级的噪声值.. 表17 试验项目表18 出线端标志
10 10 10
.
11
11
11 12 .12 .13 ...13
14 16 JB/T10104--2018
前 言
本标准按照GBT1.120Q9给出的规则起草。 本标准代替JB/T10104—2011《YZ系列起重及治金用三相异步电动机技术条件》，与JB/T10104一
2011相比主要技术变化如下：
引用文件更新为当前现行版本；增加引用了GB/T756《旋转电机圆柱形轴伸》、GB/T1096《普通型平键》、GB/T1958《产品几何量技术规范（GPS） 几何公差检测与验证》、GB/T2423.4《电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）》，删除了GB/T12665《电机在一般环境条件下使用的湿热试验要求》：增加了数据表表题；修改了表3中的K尺寸、表4机座号112至180S尺寸和表5机座号112至250S尺寸尺寸的数值（见表3～表5，2011年版的表3～表5）；修改了表6轴伸键的键宽公差（见表6，2011年版的表6）：一修改了表15电动机的振动强度限值（见表15，2011年版的表15）；一删除了表16中的2级噪声限值（见2011年版的表16）；增加了对电动机旋转方向的要求（见4.23）；增加了出线端标志（见表18）。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：佳木斯防爆电机研究所、佳木斯电机股份有限公司、安徽皖南电机股份有限
公司、无锡新大力电机有限公司、无锡天宝电机有限公司、河南奔宇电机科技有限公司。
本标准参加起草单位：无锡市宏泰电机股份有限公司、中国长江航运集团电机厂、四川宜宾力源电机有限公司。
本标准主要起草人：王丽萍、唐庆军、杨静、徐敏、刘裕康、郭文卿、薛荣辉、柏皓光、向仕友、 陈长燕。
本标准所代替标准的历次版本发布情况为：
JB3230—1983; -ZBK26007—1989; JB/T10104-1999.JB/T10104—2011。
II JB/T10104—2018
YZ系列起重及冶金用三相异步电动机 技术条件
1范围
本标准规定了YZ系列起重及治金用三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、检验规则、标志、包装及保用期。
本标准适用于各种起重机械及冶金辅助设备电气传动用笼型三相异步电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T755 旋转电机定额和性能 GB/T756 旋转电机：圆柱形轴伸 GB/T757 旋转电机圆锥形轴伸 GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032 三相异步电动机试验方法 GB/T1096 普通型平键 GB/T1958 产品几何量技术规范（GPS） 几何公差检测与验证 GB/T 1971 旋转电机线端标志与旋转方向 GB/T1993 旋转电机冷却方法 GB/T2423.4 电工电子产品环境试验第2部分：试验方法：试验Db：交变湿热（12h+12h循环） GB/T4772.1 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T10068 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1 旋转电机噪声测定方法及限值，第1部分：旋转电机噪声测定方法 GB/T10069.3 旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12351: 热带型旋转电机环境技术要求 GB20237 起重冶金和屏蔽电机安全要求 GB/T21975 起重及冶金用三相异步电动机可靠性试验方法 GB/T22719.1 交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2 交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3.型式、基本参数与尺寸
3.1电动机分为：般环境用（最高环境空气温度为40℃）电动机，其外壳防护等级为IP44；治金环境用（最高环境空气温度为60℃C）电动机：其外壳防护等级为IP54。接线盒的防护等级为IP54（按 GB/T4942.1的规定）。电动机可按GB/T12351的规定制成湿热带型和户外型。 3.2电动机的冷却方法：机座号112及132为IC410，机座号160～250为IC411（按GB/T1993的
1 JB/T10104—2018
规定）。 3.3电动机的结构及安装型式为IM1001、IM1002、IM1003、IM1004、IM3001、IM3003、IM3011、
IM3013（按GB/T997的规定），并按本标准表1的规定确定。
表1 结构及安装型式
结构及安装型式
代号
制造范围（机座号）
IM1001
112~160
IM 1003
180~250
IM1002
112~160
180~250
IM1004
IM300
112160
IM 3003
180
IM 3011
112～160
IM 3013
180~250
3.4电动机的工作制分为S2、S3、S4、S5、S6五种类型（按GB/T755的规定）。基准工作制为S340% （即工作制为S3，基准负载持续率为40%，每一个工作周期为10min）。电动机按基准工作制出厂，也
可按订货合同特指的工作制及功率出厂。 3.5电动机在基准工作制时，应按下列额定功率制造：1.5kW、2.2kW、3.7kW、5.5kW、7.5kW、
11kW、15kW、22kW、30kW（按GB/T4772.1的规定）。非基准工作制时的功率，由制造商另行给定。 3.6电动机的额定电压为380V，额定频率为50Hz。定子绕组为接法，根据用户要求，可增加零点 2 JB/T101042018
引出线。电动机可制成额定频率为60Hz的产品，其额定电压为380V及440V两种， 3.7电动机在基准工作制S340%时的额定功率、转子转动惯量J㎡与机座号的对应关系应符合表2的规定，且符合以下要求：
-非基准工作制谢的额定功率，按基准工作制时额定功率的实际温升值确定，由制造商在产品样本中给出。但S6工作制时的额定功率需用户提供所需的工作制参数后，由制造商分别确定。 电动机转子转动惯量的容差为10%。
表2同步转速、额定功率、转子转动惯量与机座号的对应关系
同步转速 r/min
机座号
1000
750
功率 kw 1.5
Jm kg 'm? 0.022
功率 kw
Ja kg 'm?
112M
2.2 3.7
132M1 132M2
0.056 0.062
160M1 160M2 160L
0.114 0.143 0.192
5.5 7.5. 11
7.5
0.192
180L
11
0.352
200L
15
0.622
225M
22
0.820
1.432
250M1
30
注：M后面的数字1、2分别代表同一机座号和转速下的不同功率。
3.8电动机的尺寸及公差（按GB/T4772.1的规定）应符合以下规定：
电动机的安装尺寸及公差应符合本标准表3～表5的规定，外形尺寸参考本标准表3～表5的规定，尺寸符号如本标准图1～图3所示； JB/T10104—2018
