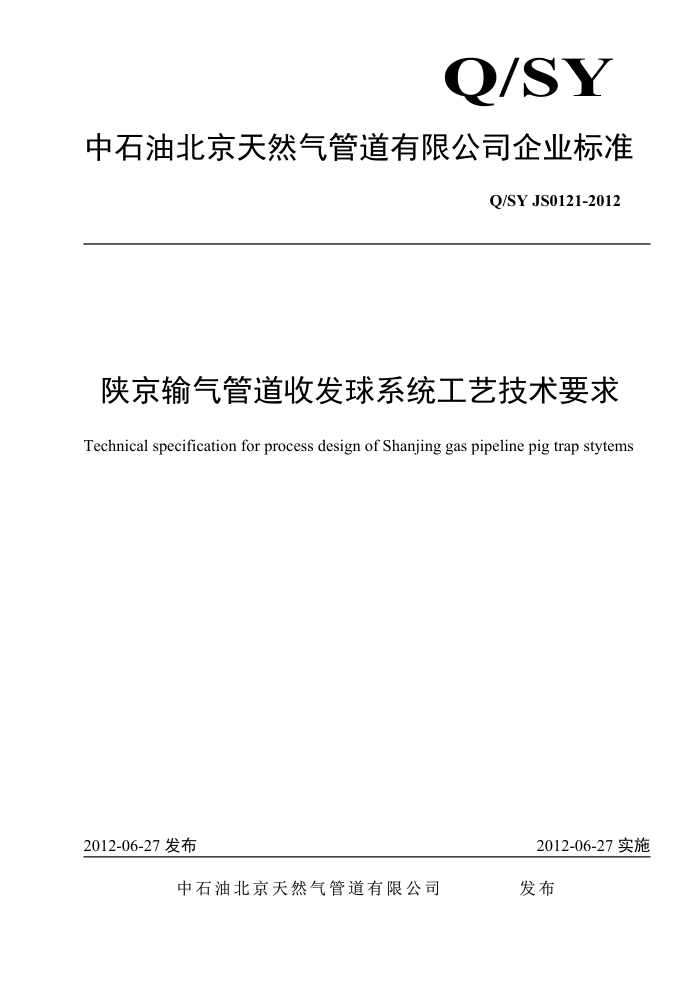

Q/SY
中石油北京天然气管道有限公司企业标准
Q/SY JS0121-2012
陕京输气管道收发球系统工艺技术要求
Technical specification for process design of Shanjing gas pipeline pig trap stytems
2012-06-27发布
2012-06-27实施
发布
中石油北京天然气管道有限公司 Q/SYJS0121-2012
目 次
前 言. 1范围 2规范性引用文件 3术语和定义 4设计要求
IHI
+ Q/SYJS0121-2012
前言
为了规范陕京输气管道收发球系统的工艺设计，特制定本标准本标准由中石油北京天然气管道有限公司标准化委员会提出并归口。 本标准由生产运行处负责起草。 本标准主要起草人：毕治强、蒋方美、李国海。
I Q/SYJS0121-2012
侠京输气管道收发球系统工艺技术要求
1范围
本标准规定了陕京输气管道收发球系统的工艺技术要求。 本标准适用于公司新、改扩建的收发球系统。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本用于本标准。
DEP 31.40.10.13-Gen
管道收发球系统设计的技术规定
3术语和定义
4设计要求
收发球筒系统主要由球筒（包括盲板、主球筒、大小头、小球筒）、进出站管线、旁通管线、平衡管线、排污管线、放空管线及配套阀门组成。收球简系统示意图见图4-1、发球筒系统示意图见图4-2、收发球筒系统示意图见图4-3 5
电格骨量
车
8
平肉营校
a x
6
?
京
& 收充难肩干能门
5 上海气
网 区最种售城
图4-1收球筒系统示意图
1 Q/SYJS0121-2012
出站管成
文
净AE6 室面文 O
平价停8 X
@ Y
出下排
秋发球角干烧风门
图4-2发球筒系统示意图
地色动专线
8
平饮导机
18X
WArE
?
R
两收交草育平做门
享平宗雪域
网格码量城
安下做成上海来气
图4-3收发球筒系统示意图
4.1主球筒
管道公称直径小于DN400时，主球筒的公称直径应比管道公称直径大50mm：管道公称直径大于或等于DN400时，主球筒的公称直径应比管道公称直径大100mm。尺寸见表4.1-1。
2 Q/SYJS0121-2012
表4.1-1主球筒及配管尺寸
管线公称直径 进站管线公称 旁通管线公称 平衡管线公称 排污管线公称 主球筒公称直 DN (mm)
直径DN(mm) 直径DN(mm)
直径DN(mm) 径DN(mm)
直径DN（mm）
100 150 200 250 300 350 400 450 500 600 700 750 800 900 950 1000 1050 1200 1400
50 50 50 50 50 50 100 100 100 100 100 100 100 100 100 100 100 100 100
50 50 50 50 50 50 100 100 100 150 150 150 200 200 200 200 200 200 200
150 200 250 300 400 400 450 550 600 700 800 900 900 1000 1050 1100 1150 1300 1500
80 100
50 50 100 100 100 100 150 200 200 200 250 250 250 300 300 350 400 450 500
100~150 150 150~200 150~250 200~300 250~300 250~400 300~450 400~500 400~550 400~600 450~650 500~650 500~900 500~900 600~1000 800～1000
4.2小球筒
小球筒内径应该与干线管道内径相同。但是，由于壁厚变化而引起的内径改变超过2.4 mm时，过渡倒角轴向角度应不大于14度，以便使清管器能够顺利通过。 4.3安装要求
收发球筒应水平安装，位于主球筒和小球筒间的大小头应该是偏心的（球简底部在同一
水平线上）。如筒内安装支架（internaltray）可采用同心大小头。 4.4球筒长度
参照图4.4-1和图4.4-2，尺寸参照表4.4-1
x
Kicker
BL
Working Area
e
图4.4-1清管器发球筒示意图
3 Q/SYJS0121-2012
Kicker line
Ba
Working
2
Area
图4.4-2清管器收球筒示意图
最小球筒长度（m）
管道公称直径 长度（m） 最大设备重量
最大清管设备
见注①
(kg) 见注② 60 90 170 300 365 380 700 810 840 1600 2000 2000 2270 3560 3600 4090 4550 见注③ 见注③
发球筒 AL
DN (mm)
收球筒 Ax
见注① 2. 8 2. 8 3. 9 4. 3 4. 3 4.8 5. 1 5. 1 5. 1 5. 7 5. 8 6.0 6.6 6.6 6. 6 6.6 6.6 6.6 6.6
Bl. 0. 5 2. 8 2. 8 1. 5 2.8 2. 8 1. 5 3.9 3.9 1. 5 4. 3 4. 3 1. 5
Br
100 150 200 250 300 350 400 450 500 600 650 700 750 900 950 1000 1050 1200 1400
2. 8 2.8 4.1 4. 3 4. 3 4.8 5. 1 5. 1 5. 1 5. 7 5.8 6.0 6.6 6.6 6. 6 6.6 6. 6 6.6 6.6
4. 3
4. 3 4.8 4.8
1. 5 1. 5 5. 1 5. 1 1. 5 5. 1 5. 1 1. 5
5. 1
5. 1
1. 5 5. 7 5. 7 1. 5 5.8 5.8
6.0 6.0
1. 5 1. 5 6.6 6.6 1. 5 5. 3 6.6 1. 5 5. 5 6. 6 1. 5 5. 5 6.6 1. 5 6. 4 6.6 1. 5 6.6 6.6 1. 5 6.6 6.6
注：
①、这些长度尺寸都是极端数据，尺寸考虑了清管器驱动皮碗位置和清管器总长度，进行详细设计时，应该核实最新可用设备的长度，因为设备之间有很大的不同（尤其是漏磁和超声波设备）。 ②、显示的重量不包括解除/装载小车或托盘、相关阀门的重量。 ③、与供应商核查。
4.5进出站管线（bypassline）
典型口径大小见表4.1-1，进站管线口径大小由连续输送天然气的速度决定。 4.6旁通管线（Kickerline）
4 Q/SYJS0121-2012
旁通管用来连接主球筒和进站管线，在收、发球时可以将流体导流至球筒进行收、发球作业。对于发球筒，旁通管线应该连接到主球筒部位，并且尽量靠近快开盲板；对于收球筒，旁通管线应尽量靠近大小头安装（对于双向的收发球筒，可以在主球筒大约中心位置安装一个或者两个旁通管线）。旁通管线口径大小由间歇输送流体速度决定，典型口径大小见表 4. 1-1 。
旁通管线的安装位置见表4.4-1。旁通管线开口位置应从顶部垂直开孔，禁止侧面水平开孔。 4.7平衡管线（Balanceline）
发球筒安装平衡管线，可以同时向筒内球的两侧注入流体和加压。平衡管线可以阻止待发射球向前（可能撞击，损坏发球筒干线的阀门）或者向后移动（在大小头处密封不良）。 收球筒平衡管线从旁通管线（或主球筒）引出的分支，连接在小球筒，并且尽可能的靠近发球筒干线的阀门，为防止收球时产生压差。
当管道口径小于350mm时，平衡管线口径为50mm，对于更大尺寸的管道，平衡管口径为100mm。具体口径大小见表4.1-1。 4.8排污管线（Drainline）
收球筒的应需设置两个排污口，一个设在主球筒中间、一个靠近快开盲板，用来排出筒内积聚的杂质。排污管线具体尺寸见表4.1-1。 4.9放空管线（blowdownline）
放空管在靠近快开盲板的地方安装，用来清空球筒。放空管线直径最小为50mm。 4.10收发球筒干线阀门（Pigtrapvalve）
收发球筒阀门一般为球阀，用来隔离球筒和管道。阀门应采用全通径球阀，避免干扰清管球的运动。 4.11旁通管线阀门（Kickervalve）
收发球筒上旁通管线的旁通阀应采用“旋塞阀+球阀”双阀设置，球筒侧为旋塞阀，管线侧为球阀。 4.12平衡管线阀门（Balancevalve）
收球简上平衡管线的平衡阀采用旋塞阀，发球简平衡管线的平衡阀采用球阀， 4.13通球指示器（PigSignallers）
在管线上安装的清管指示器应为非接触原理，可检测到橡胶球、泡沫球、清管器、智能清管器等通过。小球筒上安装的清管指示器可采用接触式原理。
