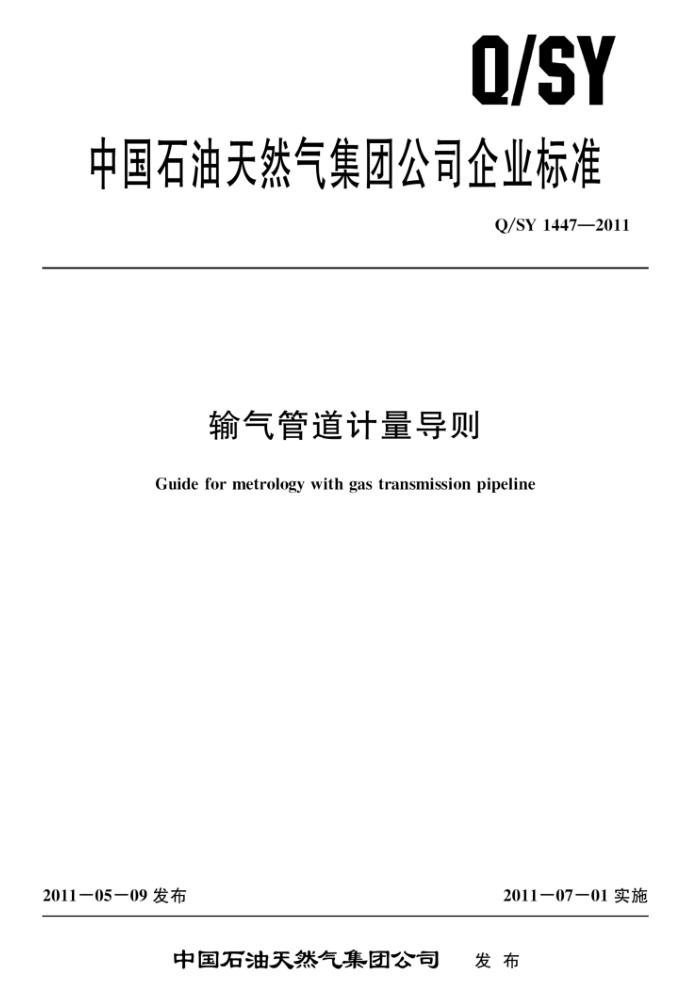

Q/SY
中国石油天然气集团公司企业标准
Q/SY1447—2011
输气管道计量导则
Guide for metrology with gas transmission pipeline
2011-05-09发布
2011-07-01实施
中国石油天然气集团公司 发布 Q/SY1447—2011
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 一般原则
1
计量系统的设计 5.1计量系统组成 5.2计量系统成撬原则 5.3计量仪表的选用 5.4其他技术要求 5.5流量计检定或校准 6计量系统的安装 6.1流量计测量管路安装 6.2流量计安装要求 7计量系统有关调控运行管理要求· 7.1计量数据传输需求 7.2共用计量系统测量数据共享要求， 8站场自用气计量系统：能量计量系统附录A（资料性附录） 超声流量计的使用中检验附录B（资料性附录） 输气管道交接计量数据需求表参考文献
.
10
10
.
10
11
12 13 14
21 Q/SY1447—2011
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气与管道分公司提出。 本标准由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本标准起草单位：天然气与管道分公司、大庆油田工程有限公司（国家石油天然气大流量计量
站）、北京油气调控中心。
本标准主要起草人：郑琦、郭亮、肖迪、成晓一、安树民、胡颖、周阳、宋江卫。
ⅡI Q/SY1447—2011
输气管道计量导则
1范围
本标准规定了输气管道工程中计量系统的一般原则，以及工程设计、设备选型、施工安装和操作维护中的特殊技术要求。
本标准适用于中国石油天然气集团公司新建、改建、扩建的陆上输气管道工程项目中天然气及其代用品的交接计量，也适用于站场自用气的计量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150钢制压力容器 GB3836爆炸性气体环境用电气设备 GB/T13609 天然气取样导则 GB/T13610 天然气的组成分析气相色谱法 GB/T18603 天然气计量系统技术要求 GB/T18604 用气体超声流量计测量天然气流量 GB/T21391 用气体涡轮流量计测量天然气流量 GB/T21446 用标准孔板流量计测量天然气流量 GB/T22634 天然气水含量与水露点之间的换算 GB/T22723 天然气能量的测定 GB50183 石油天然气工程设计防火规范 GB50251 输气管道工程设计规范 JJF1001 通用计量术语及定义 JJF1004 流量计量名词术语及定义 G1030 超声流量计检定规程中华人民共和国计量法中华人民共和国主席令第二十八号颁布（1985年9月6日第六届全
国人民代表大会通过，1986年7月1日实施）
3术语和定义
JJF1001和JJF1004界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了某些术语和定义。 3. 1
计量站measuringstation 由入口和出口管道、计量仪表、截断阀及其他设备安装成可被封隔的、用于交接计量的设施。计
量站可与工艺站场合建，也可独立建站。
1 Q/SY1447—2011
3. 2
计量系统measuringsystem 用于实现专门计量的全套计量仪表和其他设备。
3.3
流量计算机flowcomputer 用于采集流量计数据，计算和指示流量等参数，可完成取样、检定控制功能的装置。
3. 4
检定verification 依据有关计量器具的检定规程，查明和确认计量器具是否符合法定要求的程序，包括检查、加标
记和（或）出具检定证书。 3.5
校准calibration 在规定条件下，为确定测量仪器或测量系统所指示的量值，与对应的由标准所复现的量值之间的
一组操作。 3. 6
实流检定或校准real-flowverificationorcalibration 在检定过程中让天然气或相近介质流过被检流量仪表，并以流量标准装置或标准器具确定的标准
流量为依据，评定流量仪表的准确度、稳定度等计量性能，或对流量仪表进行校准或定度，并确定其是否合格。 3. 7
计量监督系统measuringsupervisionsystem 为核查计量器具是否依照计量法律、法规正确使用和诚实使用，由接收方设置的计量系统。
3.8
计量meteringskid 为了便于整体运输、安装和质量控制，把汇管、截断阀、调节阀（需要时）、直管段和流量计等
用管架/管托进行支撑，固定集成在一个整体的钢结构平台上，完成计量系统的全部功能。
4一般原则
4.1计量系统的设计必须符合《中华人民共和国计量法》及有关国家标准、规范和计量检定规程，满足计量系统安全、计量准确、性能稳定的要求。 4.2交接计量站应设在供方所在地的站、库、码头等处，由供方承建并管理，可与工艺站场合建，也可独立建站。涉外国际交接计量或与非中国石油天然气集团公司的交接计量，宜在接收端设置计量监督系统。交接计量方式由供方根据需要选择确定，应配备满足要求的设备和仪器，计量器具操作和质量检验由供方负责，需方监护，计量数据共享。 4.3计量站的建设应根据交接量、建设规模和经济性，确定计量站的类型和计量设施的配置。站库建设及计量系统配备执行GB/T18603。 4.4应根据现场条件和环境条件选择计量方案，计量方案的设计应做到技术先进、量值溯源简捷方便、量值传递准确可靠，满足天然气计量及器具检定的需要。计量站设计时应考虑备用计量方案。 4.5计量站的进、出站道路设计应考虑移动式流量标准装置的转弯半径和载重量对道路的要求，并考虑安全距离和消防通道的要求。 4.6在满足工艺要求和整体布置的前提下，计量系统应保证流态稳定，附近应无强磁场干扰。计量系统平面布置、安全防火应符合GB50251和GB50183的有关规定 2 Q/SY1447—2011
4.7计量系统应根据站场地理环境和气候条件选择露天、半露天或室内安装。 4.8在设计阶段应提供计量系统量值传递图，满足计量器具量值溯源的需要。 4.9计量系统的设计应满足流量计的安装、使用、操作和运行等要求。 4.10计量系统选用的计量器具应具备国家技术监督部门颁发的计量器具型式批准证书或计量器具制造许可证。 4.11计量系统所配置的计量仪表在安装前要进行检验，投运前应检定合格，在使用过程中需要进行周期检定。有条件时，计量仪表应进行在线检定， 4.12在天然气交接计量时，天然气的标准参比条件温度为20℃（热力学温度为293.15K）、压力为 101.325kPa、干基，也可采用双方所签订合同中规定的参比条件。计量系统的设计参数或显示输出的变量，均应采用我国法定计量单位。 4.13计量系统的设置应经主管部门审批。计量系统在投入使用前，应通过主管部门的验收。
5计量系统的设计
5.1计量系统组成 5.1.1计量仪表 5.1.1.1计量仪表主要由流量计和配套流量计算机、温度变送器、压力（差压）变送器、组分分析仪表等组成。 5.1.1.2在天然气交接计量系统中，组分分析仪表主要是指在线或离线色谱分析仪。 5.1.1.3在线水（烃）露点测量仪和在线硫化氢测量仪是用于监测天然气气质的重要的测量仪表，
5.1.2工艺系统
5.1.2.1工艺系统主要是由前、后汇气管和几条并联的流量计测量管路组成；每条流量计测量管路是由前、后截断阀，流量计前、后直管段，流动调整器等组成。 5.1.2.2除了流量计算机、在线色谱分析仪、在线水（烃）露点测量仪和在线硫化氢测量仪外，计量仪表均安装在工艺系统上。 5.1.2.3流量计测量管路不应设旁通支路。 5.1.2.4工艺系统还包括人口压力平衡阀、放空阀管路以及设在汇气管上的排污阀。
5.1.3控制系统 5.1.3.1控制系统用于实现计量系统上的电动阀控制和流程切换以及数据采集、计算处理等功能， 5.1.3.2计量系统的流程切换由计量站的控制系统（站控系统）对计量系统的电动阀门进行操作完成。 5.1.3.3 流量计配套的流量计算机将流量、温度、压力和组分等信号进行采集、计算处理并上传至站控系统，由站控系统将有关计量数据、控制数据和状态参数上传至调控中心。 5.2计量系统成原则
应对工程投资、建设周期、道路条件、环境条件、站场地质条件和设计、施工人员等诸多因素进行全面分析和综合考虑，确定计量系统是否成撬。如果流量计口径≥DN300mm时，建议不成撬
3 Q/SY1447-2011
5.3计量仪表的选用
5.3.1计量系统及配套仪表的准确度要求
计量系统选用流量计和其他计量仪表的准确度等级至少应满足GB/T18603的要求。
5.3.2流量计的选用
5.3.2.1超声流量计
超声流量计的选用应遵循以下原则： a） 超声流量计是指时间传播法的多声道气体超声流量计，其应用应符合GB/T18604的规定。 b) 对于大流量、流量变化大的管输条件宜选用超声流量计。 c) 在设计时，应考虑振动、噪声对超声流量计性能的影响，超声流量计下游设置调节阀时，应
采用T型头等降噪措施。 d) 超声流量计应具备声速检验所需的各项功能。
5.3.2.2涡轮流量计
涡轮流量计的选用应遵循以下原则： a） 涡轮流量计的应用应符合GB/T21391的规定。 b）对于较小流量、介质干净的管输条件宜选用涡轮流量计。 c） 对于流量变化较大的管输条件，不宜选用涡轮流量计。 d) 涡轮流量计应设置在远离脉动源的位置，或在脉动源后设置脉动衰减器。 e) 涡轮流量计下游直管段后应设置限流孔板（或临界流文丘里喷嘴）。 f) 在高压差管路中，不应快速开启涡轮流量计的上游截断阀，应先打开压力平衡阀，再打开上
游截断阀。
5.3.2.3# 标准孔板流量计
标准孔板流量计的应用应符合GB/T21446的规定。 5.3.2.4其他流量计
其他型式流量计的选用应遵循以下原则： a) 质量流量计是指科单奥利质量流量计，安装要求较高，两法兰间不应有安装应力，适用手中
高压、中小口径流量测量，在城市燃气计量中应用较多。 b) 旋进旋涡流量计适用于中低压流量计量，计量准确度较低；在小流量、压力变化较大的民
用天然气计量中应用较多。 c） 腰轮流量计适用于中低压、介质干净的流量计量，因不方便维护，应用较少。 d）涡街流量计分辨率低，不适用于低流速、小口径流量计量，因性能的局限性，应用很少。
5.3.2.5 各种流量计的优先选用
流量计优先选用应遵循以下原则： a）流量计选型时，应根据流量计的优、缺点以及测量范围、操作压力、流动状态、介质洁净程
度、物性参数、环境条件、检定条件和工程投资等因素综合考虑。选用的流量计在正常运行条件下，应性能稳定、计量准确。
b）测量流量较大、流量计口径≥DN100mm时，应选用超声流量计，流量计口径 4
