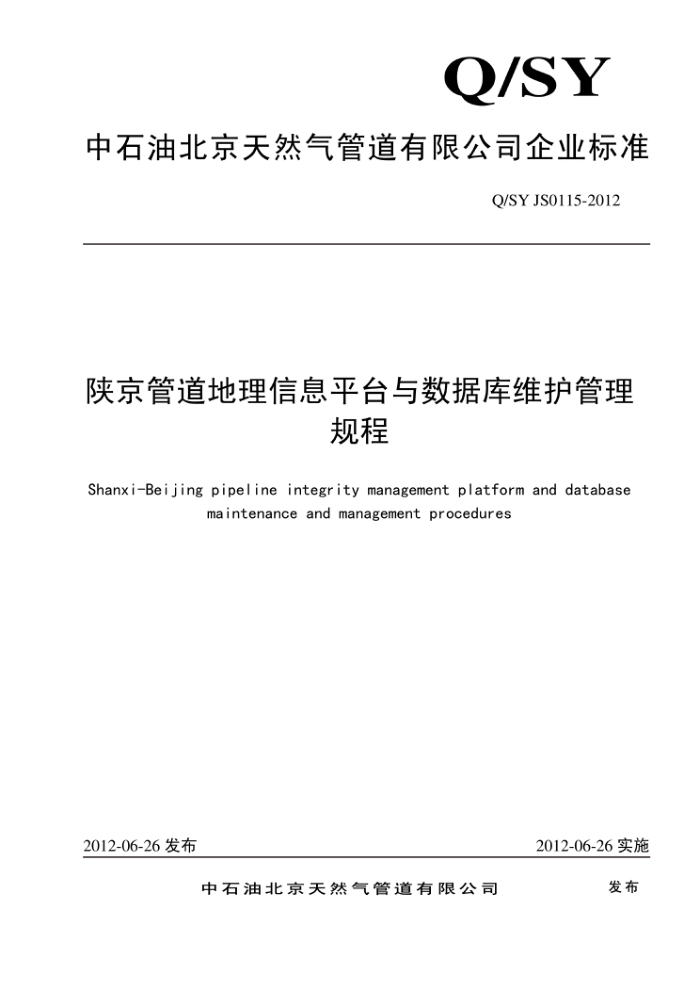

Q/SY
中石油北京天然气管道有限公司企业标准
Q/SY JS0115-2012
陕京管道地理信息平台与数据库维护管理
规程
Shanxi-Beijingpipeline integrity management platform and database
maintenanceandmanagementprocedures
2012-06-26发布
2012-06-26实施
发布
中石油北京天然气管道有限公司 Q/SYJS0115—2012
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4数据采集 5数据更新. 6数据组织.. 7数据安全管理 8数据库管理. 9GIS平台功能
II
2
：
10 10 12 13
........... Q/SYJS01152012
前言
本标准规定了中石油北京天然气管道有限公司陕京管道地理信息平台与数据库维护管理规程。 本标准在制定过程中采用了规范性引用文件中所列标准、软件编码规范，以及现有APDM完整性数
据库已使用的部分编码标准。
本标准由中石油北京天然气管道有限公司标准化技术委员会提出并归口。 本标准起章单位：中石油北京天然气管道有限公司科技信息处。 本标准主要起草人：周永涛、王冲、陈小平、费凡、董绍华。
Ⅱ Q/SYJS01152012
陕京管道地理信息平台与数据库维护管理规程
1范围
本标准规定中石油北京天然气管道有限公司陕京管道的数据采集、更新、安全管理、数据库管理和平台功能。
本标准适用于中石油北京天然气管道有限公司的地理信息平台与数据库管理。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不标注日期的引用文件，其最新版本适用于本标准。
Q/SY1180.6 管道完整性管理规范 GB/T 18314 全球定位系统（GPS）测量规范 GB/T18315 数字地形图系列和基本要求 GB/T 18316 数字测绘产品检查验收规定和质量评定 GB/T13989 国家基本比例尺地形图分幅与编号 CH/T 1005
基础地理信息数字产品数据文件命名规则长距离输油输气管道测量规范
SY/T 0055 3术语和定义
下列术语和定义适用于本标准。
3. 1
地理信息系统GIS 地理信息系统（GeographicInformationSystem）是处理、管理多种地理空间实体数据及其关系，包括空间定位数据、图形数据、遥感图像数据、属性数据等采集、管理、处理、分析、建模和显示，用于分析和处理在一定地理区域内分布的各种现象和过程，解决复杂的规划、决策和管理问题
3. 2
数字线画图DLG 数字线划地图是地形图上现有核心要素信息的矢量格式数据集。内容包括行政界线、地名、水系及水利设施工程、交通网和地图数学基础（高斯坐标系和地理坐标系）
1 Q/SYJS0115—2012
数字线划地图是满足地理信息分析要求的数据结构，可视为带有智能的数据集，不但含有几何数据，还有社会人文信息。
3. 3
数字高程模型DEM 数字高程模型（DigitalElevationModel）是描述地表起伏形态特征的空间数据模型，由地面规则格网点的高程值构成的矩阵，形成栅格结构数据集。
3. 4
数字正射影像DOM 数字正射影像是利用数字高程模型对扫描处理的数学化的航空像片／遥感影像（单色彩色），经逐个象元进行投影差改正，再按影像镶嵌，根据图幅范围剪裁生成的影像数据。
3. 5
元数据Metadata 元数据是存储“关于数据的数据”，用于描述数据的内容、覆盖范围、质量、管理方式、数据的所有者、数据的提供方式等有关的信息。
3. 6
WGS84坐标系WGS84CoordianteSystem WGS84坐标系是一种国际上采用的地心坐标系。坐标原点为地球质心，其地心空间直角坐标系的Z 轴指向国际时间局（BIH）1984.0定义的协议地极（CTP）方向，X轴指向BIH1984.0的协议子午面和 CTP赤道的交点，Y轴与Z轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系。
3. 7
APDM管道数据模型ArcGISPipelineDataModel APDM管道数据模型是基于Geodatabase地理数据库设计，用于存储和收集长输管线有关的要素信息、 业务数据逻辑和关系的模型。
3. 8
数据安全DataSecurity 数据安全是适用于数据的计算机软硬件存储、备份和授权保护策略，以防止不合法的使用或访问所造成的数据更改、破坏、损毁或泄密。
4数据采集 4.1数据采集范围 2 Q/SYJS0115—2012
4.1.1数据分类
GIS平台建设采集数据从性质上分为以下2类： 1）地理背景数据：包括管网周边环境的基础地理、应急资源和环境专题数据； 2）管网专业数据：包括管网（位置）、设备设施、检测、评价和管理数据。
4.1.2数据采集具体内容 4.1.2.1地理背景数据采集内容
地理背景数据采集内容详见表1：
表1地理背景数据采集范围
数据类
数据名称 1:100万电子地图境界、交通、水系、居民地、注记等要素
内容
区域范围
别
途经省级行政区划
境界、水系、居民地及设施、交通、管线、地貌、
途经地级市行政区划
1:25万电子地图
植被与土质、注记境界、水系、居民地及设施、交通、管线、地貌、 植被与土质、注记境界、水系、居民地及设施、交通、管线、地貌、 植被与土质、注记
1:5万电子地图
沿线两侧各3km
数字线划
（如果1:1万无法获取，可用1:5万代替）
图 (DLG)
1:1万电子地图
沿线两侧带宽宜各200m（如果管道直径
境界、交通、水系、居民地及设施、管线、地貌、大于711mm，并且最大操作压力大于植被与土质
1:2000电子地图
6.4Mpa的输气管道，则管道中心线两侧
带宽宜各300m）
途经省级行政区划途经地级市行政区划沿线两侧各3km （如果1:1万无法获取，可用1:5万代替）沿线两侧带宽宜各200m（如果管道直径大于711mm，并且最大操作压力大于 6.4Mpa的输气管道，则管道中心线两侧带宽宜各300m）
1:100万DEM DEM规则格网点
1:25万DEM DEM规则格网点 1:5万DEM
DEM规则格网点
数字高程
1:1万DEM DEM规则格网点
模型 (DEM)
1:2000DEM DEM规则格网点
3 Q/SYJS0115—2012
低分辨率（15m或更高分辨率）卫星影全色影像
途经地级市行政区划
像中高分辨率（2.5m 或更高分辨率）卫全色影像
数字正射影像图 (DOM)
沿线两侧各3km
星影像
沿线两侧带宽宜各200m（如果管道直径大于711mm，并且最大操作压力大于 6.4Mpa的输气管道，则为管道中心线两侧带宽宜各300m）
高分辨率影像（不低于0.61m）
全色影像
医疗机构、公安队伍、救灾队伍、敏感点或敏感目标（学校、医院、电影院、大型商场等人口密集地点）、疏散安置地点及通往以上各地点的道
应急考察区
途经地级市行政区划
路信息和通行能力
应急资源
沿线两侧带宽宜各200m（如果管道直径
按行政区域统计户主姓名、人口数量，以及应急大于711mm，并且最大操作压力大于
人口分布信息
联系方式等
6.4Mpa的输气管道，则为管道中心线两侧带宽宜各300m）途经省级行政区划途经省级行政区划途经地级市行政区划途经地级市行政区划沿线两侧各3km
地震带断裂带土地利用水文洪水区降水气温土壤质地土壤侵蚀
环境专题
沿线两侧带宽宜各200m（如果管道直径大于711mm，并且最大操作压力大于 6.4Mpa的输气管道，则管道中心线两侧带宽宜各300m）
4.1.2.2管道专业数据采集内容
管道专业数据采集内容详见表2
表2管道专业数据采集范围
管网数据 管网、子系统、油气产品、站场、桩、管段、埋深
4 Q/SYJS0115—2012
焊缝、钢管信息、阀、弯头、防腐层、三通、法兰、异径管、套管、封堵、附属物、开孔、补口、收发球筒内检测方案、内检测分段、内检测记录（包括裂纹、凹陷、金属损失、缺陷簇、材料缺陷、机械损伤等）、 内检测标识点、超声导波检测方案、超声导波检测成果外检测方案、防腐层质量较差管段、破损点、阴极保护“欠保护”段、杂散电流干扰评价、管体开挖检查评价牲阳极、恒电位仪、阳极地床、阴保电源、排流装置、阴保电缆、通电点、杂散电流干扰源恒电位仪运行记录、测试桩电位测试记录、保护电流密度、管道避雷装置测试阳极接地电阻、自然电位测试、保护电位测试、瞬间断电电位测试、交直流排流检测、防腐层检漏、腐蚀调查、内腐蚀监测数据巡线工、巡线仪基础档案、巡线事件及处理记录、维护月报、管道占压清理、反打孔盗气、管道保护宣传、第三方协调、缺陷管理问题
管道本体
内检测数据
外检测数据
防腐管理
管道保卫
运行维护 运行压力、运行温度管道维修维
修复方案、开挖、补强、防腐层补伤、线路及附属设施维护与维修、阴极保护设备维护与维修
护
河流穿跨越、公路穿跨越、铁路穿跨越、隧道、其它穿跨越水工失效、水工保护工程信息、水工保护坐标、边坡
三穿水工
防汛管理 汛前检查、气象信息、防汛周报、雨后巡检、汛后总结等交叉工程 第三方管道、第三方活动管道保护方案、交叉工程信息、周报专业评价 压力测试、风险源、地区等级、高后果区、风险评价、风险措施地质灾害监
地质灾害点、地质灾害点影响范围、地质灾害巡查、应力变化
测线路维修数 维修接近、管道修复、失效、开挖单、维修单、防腐层开挖记录、防腐层开挖修复记录、阴极保护设备
据设备维修维护数据
维护与维修、线路失效
预防性维修记录、故障维修记录、应急抢修记录及工单等
路权、应急预案、演练计划、应急演练实施、应急演练总结、管道事故记录、抢修记录、应急物资、抢修设备、应急组织机构
应急管理
4.2数据采集要求 4.2.1地理背景数据采集的一般规定 4.2.1.1基础地理和环境专题数据宜向具有基础测绘成果资质的单位购买数字测绘产品，购买时应根据
数据的时相、存在问题的程度进行综合评定，依质定价。
5
