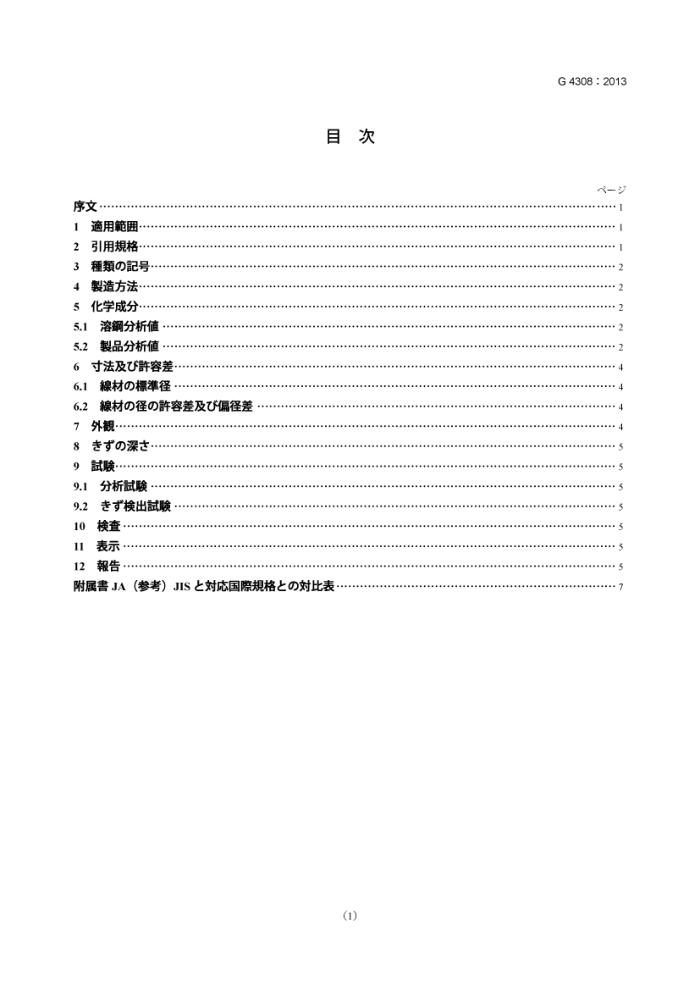

G 4308 : 2013
目次
一沙
序文
適用范困· 2 引用规格· 3 種類の記号 4 製造方法 5 化学成分· 5.1 溶鋼分析值， 5.2 製品分析值…. 6寸法及計容差 6.1 線材の標津径 6.2 線材の径の計容差及偏差 7 外觀· 8 の深 9試· 9.1 分析試 9.2 去式出試 10查 11表示 12 告附属書JA（参考）JIS七对応国際规格七の对比表
1
..
(1) G4308 : 2013
元去
乙の规格法，工業標弹化法第14条弹用第12条第1项の规定基，協会（JSSA）及一般财团法人日本规格協会（JSA）力5，工業標原案老具L日本工業规格龙改正寸^ 七の申出办方，日本工業標华調查会の密識龙释，释济産業大臣力改正龙日本工業规格下右。 机，JISG4308:2007改正机，の规格换机。 ，平成26年2刀19日主下の叫法，工案禁化法第19条第1项等の係条の规定了 (2) JIS G 4308 : 2013
日本工業规格
宁久鋼線材 Stainless steel wire rods
序文乙の规格，2004年记第1版凳行机IS016143-2基，技衔的内容变更作成日本工業规格飞右。 ，の规格下侧粽又法点線の下線施簡所法，对応国際规格变更事项。 变更の一表の说明付计，附属書JA示。
適用困の规格，鋼材（以下，材。）规定。，溶接材料用又鋼線材记法適用。
1
注記の规格の对応国際规格及の对の程度表記号，次示。
ISO 16143-2:2004, Stainless steels for general purposes-Part 2: Semi-finished products, bars, rods and
sections(MOD) ，对応の程度表記号“MOD”法，ISO/IECGuide21-1基，“修正V” 示。
2 引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格注，飞の最新版（追捕老含芯。）龙用寸。
JISG0320材の溶分析方法 JISG0321材の双分析方法及の浒容变助 JISG0404 鋼材の一般受渡L条件 JISG0415 ：鋼及乙鋼製品一查文書注記 对国際规格：ISO10474:1991，Steelandsteelproducts-Inspectiondocuments（IDT) 2 G 4308 : 2013 3 種類の記号粽材の种颊法，40種類，の種颊の記号及分颊法，表1。
表1一種類の记記号及分類
類の記号
种類の記号
分類
分類
才系系
才系
SUS201 SUS302 SUS303 SUS303Se SUS303Cu SUS304 SUS304L SUS304N1 SUS304J3 SUS305 SUS305J1 SUS309S SUS310S SUS316 SUS316L SUS316F SUS317 SUS317L SUS321 SUS347 SUS384 SUSXM7 SUSXM15J1 材记表必要场合法，种数の记の末尾-WR付记。 例SUS304-WR
SUS329J4L
SUS410L SUS430 SUS430F SUS434 SUS403 SUS410 SUS410F2 SUS416 SUS420J1 SUS420J2 SUS420F SUS420F2 SUS431 SUS440C SUS630 SUS631J1
析出硬化系
4 製造方法線材，熟周压延の。龙，必要応酸洗，熟理行。
5化学成分 5.1溶鋼分析值
線材法，9.1の試驗在行，の溶鋼分析值法，表2～表6上， 5.2製品分析值注文者办製品分析要求場合，9.1记上試驗行，の值法，表2～表6の值，JISG0321 の表容变助值適用。，JISG0321规定元素の計容变助值法，受渡当事者間下協定L{屯。 3
G 4308 : 2013
表2—才一卜系の化学成分
单位 % の他 N 0.25 以下
Mn P
颊の記号 c SUS201
Si
s
Ni
Cr
Mo
0.15以下 1.00以下 5.50~7.50 0.060以下 0.030以下 3.50~5.50 16.00~18.00 0.15以下 1.00以下 2.00以下 0.045以下 0.030以下 8.00~10.00 17.00~19.00 一 0.15 以下 1.00以下 2.00以下 0.20 以下 0.15 以上 8.00~10.00 17.00~19.00 -3)
SUS302 SUS303 SUS303Se 0.15 以下 1.00以下 2.00以下 0.20 以下 0.060以下 8.00~10.00 17.00~19.00 SUS303Cu 0.15 以下 1.00以下 3.00以下 0.20 以下 0.15 以上 8.00~10.00 17.00~19.00 一 Cu 1.50~3.50 SUS304
一一
Se 0.15 以上
/
0.08 以下 1.00以下 2.00以下 0.045以下 0.030以下 8.00~10.50 18.00~20.00 -
-
SUS304L 0.030以下 1.00以下 2.00以下 0.045以下 0.030以下 9.00~13.00 18.00~20.00 SUS304N1 0.08 以下 1.00 以下 2.50以下 0.045 以下 0.030 以下 7.00~10.50 18.00~20.00 SUS304J3 0.08 以下 1.00以下 2.00以下 0.045以下 0.030以下 8.00~10.50 17.00~19.00 SUS305
N 0.10~0.25 Cu 1.00~3.00
0.12以下 1.00以下 2.00以下 0.045以下 0.030 以下 10.50~13.00 17.00~19.00
一
SUS305J1 0.08 以下 1.00以下 2.00以下 0.045以下 0.030 以下 11.00~13.50 16.50~19.00 SUS309S 0.08 以下 1.00以下 2.00以下 0.045以下 0.030 以下 12.00~15.00 22.00~24.00 SUS310S 0.08 以下 1.50以下 2.00以下 0.045以下 0.030 以下 19.00~ ~22.00 24.00 ~26.00 SUS316
一一一一一一一
-
0.08 以下 1.00以下 2.00以下 0.045以下 0.030以下 10.00~14.00 16.00~18.00 2.00~3.00
SUS316L 0.030以下 1.00以下 2.00以下 0.045以下 0.030 以下 12.00~15.00 16.00~18.00 2.00~3.00 SUS316F 0.08 以下 1.00以下 2.00以下 0.045以下 0.10 以上 10.00~14.00 16.00~18.00 2.00~3.00 SUS317
0.08 以下 1.00以下 2.00以下 0.045以下 0.030 以下 11.00~15.00 18.00~20.00 3.00~4.00 0.030以下 1.00以下 2.00以下 0.045以下 0.030以下 11.00~15.00 18.00~20.00 3.00~4.00 0.08 以下 1.00以下 2.00以下 0.045以下 0.030以下 9.00~13.00 17.00~19.00 一 Ti5×C%以上 0.08 以下 1.00以下 2.00以下 0.045以下 0.030以下 9.00~13.00 17.00~19.00
SUS317L SUS321 SUS347 SUS384 0.08以下 1.00以下 2.00以下 0.045 以下 0.030以下 17.00~19.00 15.00~17.00 SUSXM7 0.08以下 1.00以下 2.00以下 0.045 以下 0.030以下 8.50~10.50 17.00~19.00 SUSXM15JI b) 0.08 以下 3.00~5.00 2.00以下 0.045以下 0.030以下 11.50~15.00 15.00~20.00 注") Mo法, 0.60%超元5。
Nb 10×C % 以上 Cu 3.00~4.00
SUSXM15J1法， の表规Cu，Mo，Nb，及の数の元必要添加场合，の率服
DJ
表3一才一卜·卜系の化学成分
单位% N
Mn
P
s
種類の記号 c SUS329J4L 0.030 1.00 1.50 0.040 0.030 5.50~ 24.00~ 2.50~ 0.08~
Si
Ni
Cr
Mo
以下 以下 以下 以下 以下 7.50 26.00 3.50 0.30
の表规定Cu及Wの 5一法雨方の元素必要添加場合， の含有率龙告5。
表4系の化学成分
单位 % Mo 一一 _a)
Mn
P
種の記号 SUS410L 0.030以下 1.00以下 1.00以下 0.040以下 0.030以下 11.00~13.50
c 0.12以下 0.75以下 1.00以下 0.040以下 0.030以下 16.00~18.00
Si
Cr
S
SUS430 SUS430F 0.12以下 1.00以下 1.25以下 0.060以下 0.15以上 16.00~18.00
0.12以下 1.00以下 1.00以下 0.040以下 0.030以下 16.00~18.00 0.75~1.25
SUS434 Ni， 0.60%左超。 注）Mo注，0.60%超5。 4 G 4308 : 2013
表5一儿寸个卜系の化学成分
单位 %
種颊の記号 c SUS403 0.15以下 0.50以下 1.00以下 0.040以下 0.030以下 _a) 11.50~13.00 SUS410 0.15以下 1.00以下 1.00以下 0.040以下 0.030以下 _a) 11.50~13.50
Si
Mo Pb
Mn
s
Ni
Cr
P
一
0.05~0.30
a) 11.50~13.50
SUS410F2 0.15以下 1.00以下 1.00以下 0.040以下 0.030以下
0.15以下 1.00以下 1.25以下 0.060以下 0.15以上 a) 12.00~14.00 b) 一
SUS416 SUS420J1 0.16~0.25 1.00以下 1.00以下 0.040以下 0.030以下 a) 12.00~14.00 SUS420J2 0.26~0.40 1.00以下 1.00以下 0.040以下 0.030以下 _a) 12.00~14.00 SUS420F 0.26~0.40 1.00以下 1.25以下 0.060以下 0.15以上 _a) 12.00~14.00 _b) 一 SUS420F2 0.26~0.40 1.00以下 1.00以下 0.040以下 0.030以下 _a) 12.00~14.00
一一
0.05~0.30
SUS431 0.20以下 1.00以下 1.00以下 0.040以下 0.030以下 1.25~2.50 15.00~17.00
a) 16.00~18.00 0
SUS440C 0.95~1.20 1.00以下 1.00以下 0.040以下 0.030以下注a) Ni, 0.60%超5。
b) Mo法, 0.60%超 Mo法, ，0.75%超5V
c)
表6一析出硬化系の化学成分
单位 % の他
种類の記号 SUS630 0.07以下 1.00以下 1.00以下 0.040以下 0.030以下 3.00~5.00 15.00~17.50 Cu3.00~5.00
C
Si
Mn
P
s
Cr
Ni
Nb 0.15~0.45
SUS631J1 0.09以下 1.00以下 1.00以下 0.040以下 0.030以下 7.00~8.50 16.00~18.00 Al0.75~1.50
6 寸法及計容差 6.1 材の標准径線材の標華径法，表7上。
表7一標津径
单位 mm
5.5,6.0,7.0,8.0,9.0,9.5,10,11,12,13,14,15,16,17,18,19,20
6.2 線材の径の計容差及偏径差材のの许容及锋净法，表8。，の表以外の怪の材法，受渡当周の坳定。
表8一径の計容差及偏径差
单位 mm 偏径差") 0.5以下 0.6以下
径
容差 ±0.3 ±0.4
5.5以上15以下 15超元20以下注"）偏径差法，同一断面记拓计3径の最大值七
最小值之の差表。
7外觀線材法，使用上有害外觀上の欠点法。，材法，一般的查全長 5
G 4308 : 2013
の欠点の出及除去困，若干の正常部分部分含。 ，使上判断点，必要场合，の取极，受波当叫の定记。
8
線材法，9.2①試行，線材の径力14mm以下の場合法，長手方向の割机状のの深0.15mm 超。材の径14mm超场合法，受渡当非叫の定。
9 試 9.1 分析試 9.1.1分析试の一般事项及分析試料の探少方
分析試の一般事项及分析試料の探方法，JISG0404の简条8（化学成分）。注文者品分析要求L龙場合の分析試料の探方法，JISG0321の簡条4（分析用試料探取方法）元。 9.1.2分析方法溶鋼分析の方法法，JISG0320。品分析の方法法，JISG0321上。 9.2去式出試 9.2.1 試片の探少方
試片法，通常，各个の雨端力51個探取寸。 9.2.2試方法試片，酸洗脱一行，適切精度测定器表面の深测定。
10查線材の法，次记。 a）桢查の一般事项法，JISG0404。 b）化学成分，简条5適合。 c）寸法，簡条6合。 d）外，简条7合机5。 e) の深，简条8適合。
11表示查合格線材，1又1束，次の项目表示。龙，受渡当事者間の榜定，项目の一部省略。 a）種類の記号 「b）材の径 c) 鹦造業者名又法の略号 d）溶鋼番号又法查番号
12告嬰造業者法，注文者の要求机法，乙の规格记规定又法指定試の成精表，及寸法，数量， 6 G 4308 : 2013 纳状熊記载查文注文者提出试。然需送需子媒体龙，个文の和数法JISG0415の表1の2.3（受渡试验服！）结.3.1.B（个证明3.1.B）七石。
