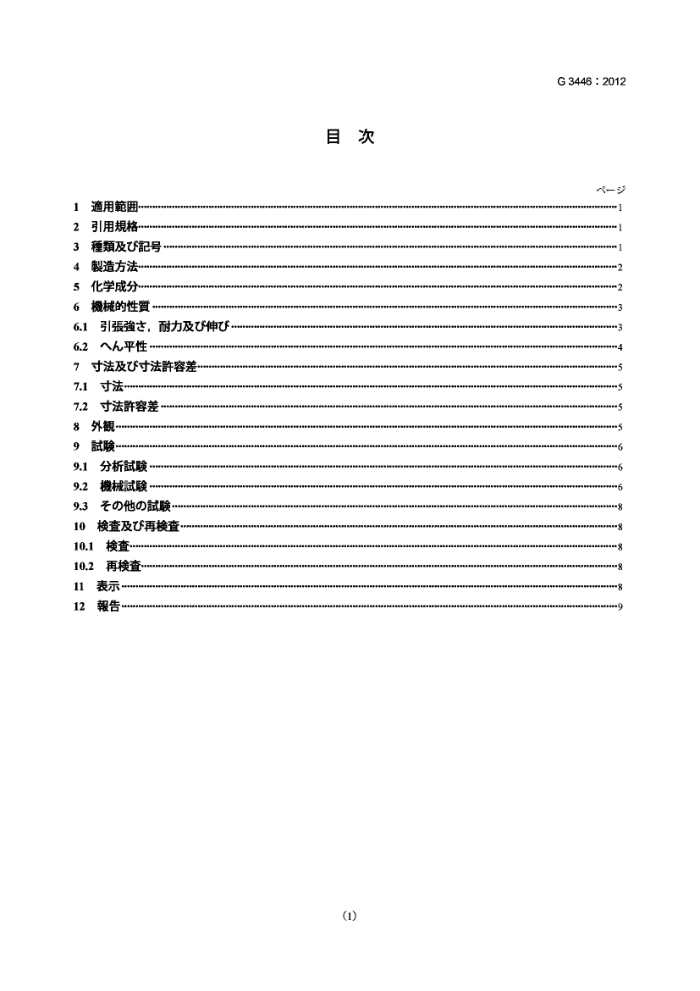

G 3446 : 2012
目次
一沙
適用范引用规格· 3
1
2
種颊及記号 4 製造方法 5 化学成分 6 機械的性實 6.1 引张强，耐力及伸 6.2^h平性 7寸法及寸法計容差 7.1 寸法 7.2 寸法計容差 8 外觀 9試 9.1 分析試 9.2 機械試 9.3 の他の試· 10查及再查 10.1 查. 10.2 再查· 11 表示 12 報告
(1) G 3446 : 2012
李元力去
乙の规格法，工業標弹化法第14条上下用寸第12条第1项の规定记基老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格老改正八七の申出办，日本工業標調查会の密龙释，释济産業大臣力改正L龙日本工规格飞坊名。 机，JISG3446:2004法改正机，の规格置换5。 存拍，平成25年1月19日表下の間注，工業镖率化法第19条第1填等の阅係条填の规定元基 (2) JIS G 3446 : 2012
日本工業规格
機械造用又亍又鋼钢管
Stainlesssteelpipesformachineandstructuralpurposes
滴用屏乙の规格达，機械，自動車，自車，家具，器具，の他の機械部品及造物记使用又√又
1
鋼管（以下，管。）规定。
2 引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕老含书。）老適用。
JISG0320鋼材の溶鋼分析方法 JISG0321 鋼材の製品分析方法及冬の計容变動值 JISG0404 材の一般受波渡L条件 JIS G 0415 鋼及鋼製品一查文書 JIS Z2241 金属材料引試驗方法 JISZ8401 数の丸方
種類及乙記号管の種類法，12種類，種颊の記号及造方法表亨記号法，表1上。
3
表1一種颊の記号及製造方法老表支記号
分類
数造方法表記号
種颊の記号
製管方法
上方法
表示
才 SUS304TKA
SUS316TKA SUS321TKA SUS347TKA SUS304TKC a) 目無L：S SUS316TKCa) 自動一溶接：A 冷間任上于：C SUS430TKA
热間任上：H 電気抵抗溶接の表表：G
双造方法老表寸記号の表示法，窗
溶接：L
SUS430TKC*) 能氛抵抗溶接：E 溶接滞加工仕上子：B 条11b)上。
SUS410TKA SUS420J1TKA SUS420J2TKA SUS410TKC)
注") SUS304TKC，SUS316TKC，SUS430TKC及USUS410TKCの管方法试，電氛抵抗溶接，自助了
溶接溶接。 2 G 3446 : 2012
造方法双造方法法，次记上否。 a) 管法，表1示管方法及仕上方法の粗合世造寸。 b) 管の熟処理法，表2。龙，表2以外の熟処理法，受渡当事者間の定
4
。 c) 管端形状，特指定の場合。
表2一热处理
分類
種類の記号
熟处理条件
熟处理の種類
℃
1010以上，急冷 1010以上，急冷 920以上，急冷 980以上，急冷
才一又十个卜系叫 SUS304TKA
固溶化熟処理
SUS316TKA SUS321TKA SUS347TKA SUS304TKC SUS316TKC SUS430TKA SUS430TKC SUS410TKA SUS420J1TKA SUS420J2TKA SUS410TKC
双造のb) 烧双造の志烧
700以上，空冷又达徐冷 700以上，空冷又法徐冷
造の
注才一系の热上無“，特注文の指の限，の
表の温度记热間加工龙筱急冷龙場合，固溶化熟处理省略上。 必要場合，造業者法，烧又法固溶化熟处理行屯上。
b)
化学成分管注，91試行，の溶網分析值法，表3。注文者の要求管の双品分析行场合法，9.1試行V，表3の值，JISG0321の表5適用寸。
5 3
G 3446 : 2012
表3一化学成分
单位 % Nb
c Si Mn R S Ni Cr Mo Ti
種颊の記号
SUS304TKA 0.08 1.00 2.00 0.045 0.030 8.00~ 18.00~ -a) -) -4)
以下 以下 以下 以下 以下 10.50 20.00
SUS304TKC SUS316TKA SUS316TKC SUS321TKA
10.00~ 16.00~ 2.00~ 14.00 18.00 3.00 9.00~ 17.00~
13.00 19.00 ) 5XC%
以上 a)
10×C%
SUS347TKA SUS430TKA 0.12 0.75 1.00 0.040 SUS430TKC
以上 _→
16.00~ 18.00 11.50~ 13.50
以下 以下 以下 以下
SUS410TKA 0.15 1.00
以下 以下 0.16~ 0.25 0.26~ 0.40
0.60
SUS410TKC SUS420J1TKA
以下 12.00~
14.00
SUS420J2 TKA 必要忘，の表以外の合金元素添加。 注必要Mo，Ti又Nb添加場合，当蔽種颊他の種類の规定值满龙種颊の区别
活添加下法5心
6 機械的性 6.1 引张强，耐力及伸伴法，9.2行，，耐力及伸法，表4。龙，厚8mm未满の飞，12号試片用V引张試行場合法，伸の最小值法，厚1mm减表4の伸の值1.5减の，JS8401の规刚A整数值丸の，表5。 5
G 3446 : 2012
7 寸法及寸法計容差 7.1寸法寸法法，受渡当事者間の烯定记上。 7.2寸法計容差
寸法計容差注，次记上。 a）管の外径及厚の容差，表6及表7。龙，熟間仕上继目無鋼管，表6
及表7の区分の1号適用，の他の管の合，实の区分適用实受渡当事者間の定记上。
管の長の容差，受渡当事者間の定の限+°mm。
b)
8外觀外觀法，次记上。 a) 管，用的，，，の端管轴对角。 b) 管法，使用上有害欠点了法5。 c) 表面手施場合，，機加工，手の厚，厚
の容差内 d) 手机法，管の形状滑弓记治计法5。 e) 管の表面仕上记要求場合法，受渡当事者間の榜定。 6 G 3446 : 2012
表6一外径の計容差)
表7一厚の計容差
区分 1号 50未满
外径 mm
区分
外径の许容准
の许容
mm 4未满
+0.6 mm 0.5 mm +15 % 12.5 %
±0.5 mm ±1% ±0.25 mm ±0.5 % ±0.12mm
50以上 50以上 25未满 25以上 40以上 50以上
1号
2号 50未满
4以上
2号 3未满 ±0.3 mm
40未满 ±0.15mm 50未满 ±0.18mm 60未满 ±0.20mm 70未满 ±0.23 mm 80未满 ±0.25mm 90未满 ±0.30mm
±10%
3以上 2未满 ±0.15mm 2以上 ±8%
3号
3号 60以上
70以上 80以上 90以上 100未满 ±0.40mm
±0.50 % ±0.25 mm
100以上 13未满 13以上 25以上
25未满 ±0.40 mm 40未满 ±0.60 mm
4号) 40以上 65未满 ±0.80mm
90未满 ±1.00mm
65以上 90以上 140未满 ±1.20mm
d)
140以上
注手部の局所的部分，厚
表7の容差内确懿場合法，乙の表の外径の群容差在適用
）冷川仕上以外の助一溶接“，一
溶接鋼管及≤電抵抗溶接鋼管の外径の浒容差达，通常，1号交適用实多。
c) 固溶化熟处理龙行了龙管の外择の群容差法，通
常，4号老適用。 ）4号の外径140mm以上の計容差注，受渡当事
者間の協定记。
9試 9.1分析試 9.1.1分析試の一般事项及分析試料の探方分析試の一般事项及乙分析試料の探方法，JISG0404の簡条8（化学成分）上。注文者办品分析龙要求L老场合の分析试料の探方法，JISG0321の简条4（分析川试料探取方法）记上。 9.1.2分析方法溶の分析方法法，JISG0320。品分析の方法达，JISG0321记上。 9.2機械試 9.2.1 機械試の一般事项機械試の一般事项法，JISG0404の簡条7（一般要求）及U簡条9（機械的性實）记上。龙龙，機械試驗元供机供试材の探方注，JSG0404①7.6（試片探取条件及乙試赖片）①A類七实包。
