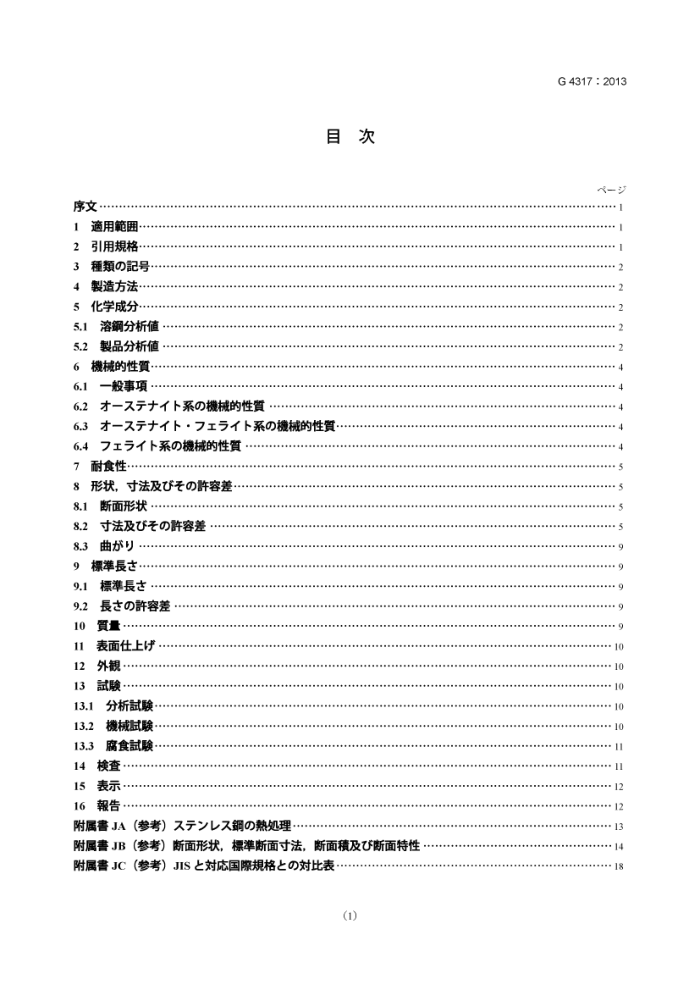

G 4317 : 2013
目次
序文 1
適用·
2 引用规格· 3 種類の記号製造方法
4
5 化学成分· 5.1 溶分析值 5.2製品分析值 6機械的性質 6.1一般事项 6.2 才一又十个卜系の機械的性質 6.3 才·系の機械的性實 6.4卜系の機械的性質 7耐食性· 8形状，寸法及の容差 8.1 断面形状 8.2 寸法及の計容差 8.3 曲少標津長达·
9 9.1 長 9.2 の計容差… 10 實量
.C
11 表面仕上述 12 外觀 13 試 13.1 分析試驗 13.2 機械試 13.3 腐食試 14查 15表示 16告附属書JA（参考）又鋼の熟处理附属書JB（参考）断面形状，標洋断面寸法，断面及断面特性附属書JC（参考）JIS七对応国際规格亡の对比表
10
.10
17
1
14
(1) G 4317 : 2013
元去
乙の规格法，工業標弹化法第14条弹用第12条第1项の规定基，協会（JSSA）及一般财团法人日本规格協会（JSA）力5，工業標弹原案老具L{日本工業规格龙改正寸^ 七の申出办方，日本工業標华調查会の密識龙释，释济産業大臣力改正龙日本工業规格下右。 ，JISG4317:2005改正机，の规格换机。 の规格法，作摊法保護对象作物。 己の规格の一部力，特浒椎，出公用筱の特計出题又法窦用新案椎记抵触可能性力方乙七注意老唤起。释淆產業大臣及日本工業標華調查会法，乙の亦特計，出公開筱の特計出顔及用新案榨阅确懿，责任达。
(2) JIS G 4317 : 2013
日本工業规格
熱間成形又又鋼形鋼 Hot-formed stainless steel sections
序文乙①规格法，2004年记第1版七L7尧行机龙IS016143-2龙基七L，技衔的内容龙变更L下作成匕日本工業规格飞右。 亦拍，二①规格下侧逵执锏阆伽蜗旅渤涫┴跋履戏窦蛩�付，对国際想格在变更下事填下南否。 变更の一表の说明，附属書JC示。
適用困の规格，鋼热間形，山形及溝形成形形鋼规定，亦拓，形钢法，H形鋼，等边山形钢，不等边山形鋼及溝形钢の舱称下。 注記乙の规格の对応国際规格及の对応の程度龙示克記号龙，次示克。
IS016143-2:2004, Stainless steels for general purposes—Part 2: Semi-finished products, bars, rods and
sections(MOD) ，对応の程度表寸記号“MOD”法，ISO/IECGuide21-1记基，“修正LV” 示。
2 引用规格
次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追補老合含芯。）左適用寸。
JISG0320材の溶鋼分析方法 JISG0321 材の婴叫分析方法及の浒容变助仙 JIS G0404 鋼材の一般受渡L条件 JIS G 0415 鋼及鋼品一查文書注記 对国際规格：ISO10474:1991，Steeland steelproducts—Inspectiondocuments（IDT） JIS G 0571 鋼の酸試方法 JIS G 0572 又元√L又鋼の硫酸·硫酸第二铁腐食試驗方法 JIS G 0573 又元√V又鋼の65%硝酸腐食試方法 JIS G 0575 又元√√又鋼の硫酸·硫酸鲷腐食試驗方法 JISZ2241 金属材料引张試驗方法 JIS Z 2243 儿硬試驗一試驗方法 JIS Z 2244 匕力一又硬試一試驗方法 JIS Z 2245 口硬試一試驗方法 2 G 4317 : 2013
JISZ8401 数值の丸方
3 種類の記号形鋼の种類法17种類七，飞の種類の記号及凸分類，表1上。
表1一種類の記号及U分颊分類
种の記号 SUS302 SUS304 SUS304L SUS304N1 SUS304N2 SUS304J3 SUS310S SUS316
種類の記号
分類
才 SUS316L
才
SUS321 SUS347 SUS329J1 SUS329J3L SUS329J4L SUS410L SUS430 SUS444
才个卜· 个系
热間成形形鋼下己記号下表必要力場合记法，種颊の記号の末尾记， HF老付記卖。 例SUS304-HF
製造方法嬰造方法法，次。
a）形鋼法，热周压延办之の热間成形筱记熟处理行。熟处処理法，簡条6规定机龙品實记適合寸
熟处理条件邀积机。 亦拓，附属書JA，参考之代表的熟处理条件老示丈。 注記附属JA续，参考下，の条件以外の热理条件逆捉七。
b) 热处理生黑皮，必婴场合法峻洗，研削の遍切方法除去。
5 化学成分 5.1 溶鋼分析值形法，13.1①试驗查行V，の溶分析价法，表2表4。 5.2 製品分析值注文者办品分析要求場合，13.1試行V，の值法，表2～表4の值，JISG0321 の表5容变助值適用。，JISG0321规定元素の容变值法，受渡当事者間飞協定毛。 3
G 4317 : 2013
表2—才一卜系の化学成分
单位 %
种類の記号 c Si Mn p S
Mo Cu N の他
Ni
Cr
0.15 1.00 2.00 0.045 0.030
一 -
SUS302
以下 以下 以下 以下 以下 8.00~10.00 17.00~19.00 0.08 1.00 2.00 0.045 0.030 以下 以下 以下 以下 以下 8.00~10.50 18.00~20.00 0.030 1.00 2.00 0.045 0.030 以下 以下 以下 以下 以下 9.00~13.00 18.00~20.00
一
一
一
SUS304
一
一
-
I
SUS304L
一
一
一
SUS304N1 以下 0.08 1.00 以下 2.50 以下 0.030
0.10~ 0.25 0.15~ Nb 0.15 0.30 以下
0.045
以下 7.00~10.50 18.00~20.00 一 0.045 0.030
以下 1.00
1
SUS304N2 以下 0.08 以下 以下 2.50 以下 SUS304J3 以下 0.08 1.00 以下 以下
7.50~10.50 18.00~20.00 一
一
以下
1.00~
2.00 0.045 0.030
8.00~10.50 17.00~19.00 -
3.00 -
-
以下
以下
0.08 1.50 2.00 0.045 0.030
SUS310S
以下 以下 以下 以下 以下 19.00~22.00 24.00~26.00
一
一
一
SUS316 以下 0.08 以下 1.00 2.00 0.045
以下 以下 以下 10.00~14.00 16.00~18.00 2.00~ 3.00
0.030
一
-
以下 以下 以下 以下 以下 12.00~15.00 16.00~18.00 2.00~ 0.08 1.00 2.00 0.045 0.030 以下 以下 以下 以下 以下 9.00~13.00 17.00~19.00 0.08 1.00 2.00 0.045 0.030 以下 以下 以下 以下 以下 9.00~13.00 17.00~19.00
0.030 1.00 2.00 0.045 0.030
SUS316L
-
-
3.00 一
Ti 5×C% 以上 Nb 10 × C%以上
SUS321 SUS347
1
表3一才一个卜·工卜系の化学成分
单位 % N 一
種颊の記号
Ni
Cr
Si
Mn
P
S
Mo
C
SUS329J1 ") 0.08 1.00 1.50 0.040 0.030 3.00~6.00 23.00~28.00 1.00~3.00
以下 以下 以下 以下 以下
SUS329J3L b) 0.030 1.00 2.00 0.040 0.030
以下 以下 以下 以下 以下 4.50~6.50 21.00~24.00
2.50~3.50 0.08~0.20
SUS329J4L b) 0.030 1.00 1.50 0.040 0.030
以下 以下 以下 以下 以下 5.50~7.50 24.00~26.00 2.50~3.50 0.08~0.30
注 SUS329J1， の表规定Cu Wの 又法復数の元素在必要添加
场合， の含有率告。 b) SUS329J3L及SUS329J4L，の表规定Cu及Wの方の元素必要
添加场合，の合有率告计活5。
表4系の化学成分
单位%
種颊の記号 C Si Mn P S
の他一
Cr 11.00~13.50
Mo -
N -
SUS410L 以下 以下 1.00 以下 以下 SUS430 以下 0.12
0.030
1.00 0.040 0.030
以下
0.75 1.00 0.040 0.030
以下 以下 以下 以下 16.0018.00
一
-
SUS444 0.025 1.00 1.00 0.040 0.030 17.00~20.00 1.75~2.50 0.025 Nb，Zr又机の粗
Ti,
以下 以下 以下 以下 以下
以下 合世8×(C%+N%)～0.80
Nilt, 0.60%左超元5。 6 G 4317 : 2013
表8一熟周成形H形鋼の寸法及の計容差
F3
b, -b2 2
S:
单位 立mm
区分
計容差 ±3.0 ±3.0 ±4.0 ±5.0 ±1.5 ±2.0 ±2.5 ±3.0 ±1.0 ±1.5 ±2.0 ±2.5
寸法项目
(B) 高 (H)
呼称高400未满 400以上600未满 600以上 16未满 16以上25未满 25以上40未满 40以上 16未满 16以上25未满 25以上40未满 40以上呼称高300以下 迈（B）の1.2%以下。龙龙L，計容差
厚
f1
12
直角度（T)
①最小值过2.0mm。
呼称高士 300老超元 迈（B）の1.5%以下。龙龙L，計容差の
①最小值法2.0mm。
中の (S) 呼称尚300以下
±3.0 ±4.5
呼称高300超元の
rの計容差法规定LV。 ，の表以外の寸法项目の寸法及の計容差法，受渡当事者眉の協定。 注記標准寸法法，表JB.1参照
