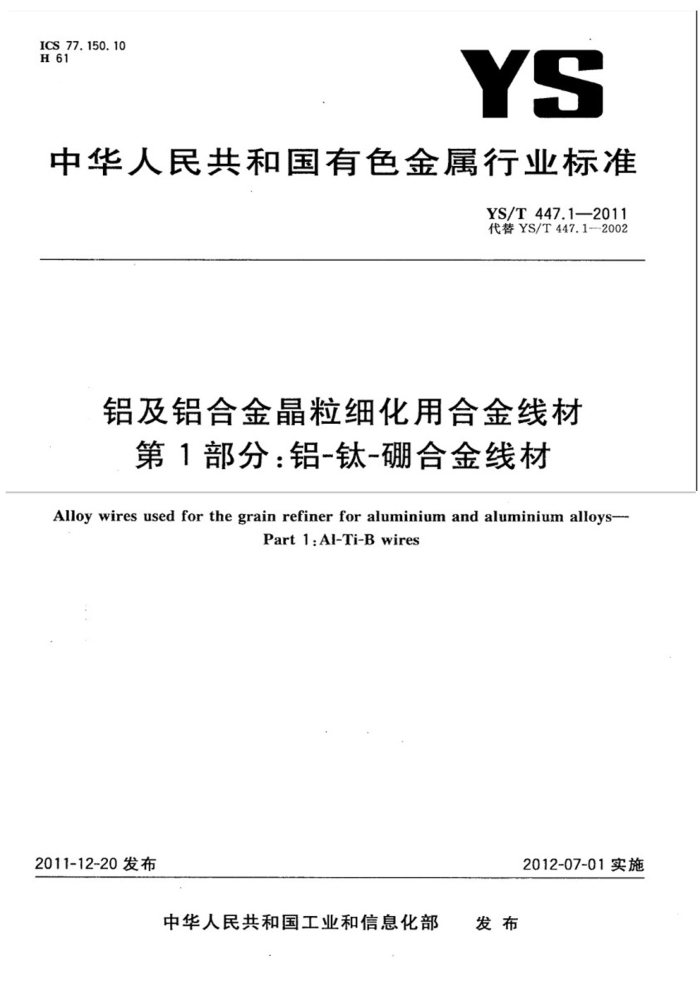

ICS 77.150.10 H 61
YS
中华人民共和国有色金属行业标准
YS/T447.1—2011 代替YS/T447.1---2002
铝及铝合金晶粒细化用合金线材
第1部分：铝-钛-硼合金线材
Alloy wires used for the grain refiner for aluminium and aluminium alloys-
Part 1:Al-Ti-B wires
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部
发布 YS/T447.12011
前 言
YS/T447《铝及铝合金晶粒细化用合金线材》分为3个部分：
第1部分铝-钛-硼合金线材；第2部分铝-钛-碳合金线材；第3部分铝-钛合金线材。
本部分为YS/T447的第1部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替YS/T447.1--2002《铝及铝合金晶粒细化剂第1部分：铝-钛-合金线材》。 本部分与YS/T447.1一2002相比；主要技术变化如下：
增加六个合金牌号； --增加了线材的状态及规格； -表3中线材直径由“9.5士0.2”改为"9.5±0.3”；增加了各种合金牌号的力学性能指标； -明确规定了各牌号线材的显微组织要求及其晶粒细化能力，并列出了大量的典型金相组织照片； "氢含量≤0.5mL/100g熔体”改为"熔体氢含量≤0.25mL/100g”，本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分负责起草单位：新星化工冶金材料(深圳)有限公司。 本部分参加起草单位：中南大学、东北轻合金有限责任公司、中铝瑞闽铝板带有限公司、华北铝业有
限公司、西南铝业（集团）有限公司。
本部分主要起草人：陈学敏、刘超文、张新明、欣风、吕新宇、庄越秀、张国良、唐剑、韩华、赫微。 YS/T447.1—2002于2002年11月首次发布，本次为第一次修订。
I YS/T447.12011
铝及铝合金晶粒细化用合金线材
第1部分：铝-钛-硼合金线材
1范围
YS/T447本部分规定了连铸连轧、铸挤等方法生产的铝-钛-硼合金线材的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本部分适用于铝及铝合金铸锭、铸轧带及其他产品用铝-钛-硼合金线材（以下简称线材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228金属材料室温拉伸试验方法 GB/T1196—2008重熔用铝锭 GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T3246.2 变形铝及铝合金制品低倍组织检验方法 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样 GB/T17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法 GB/T27677 铝中间合金 YS/T600 铝及铝合金液态测氢方法 闭路循环法
3要求 3.1牌号、规格
线材的牌号、规格见表1，需方需要其他牌号、规格的线材时，由供需双方协商确定后在订货单（或合同)中具体注明。
表 1
规格/mm
牌号 AITi5B1A AITi5B1B AITs5B1C AITisBo, 6 AITi5B0.2A AITi5B0.2B AITi3B1
直径
卷外径
卷内径
卷高
750
9. 5
360
280 YS/T447.1—2011
3.2 标记示例
线材的标记按照产品名称、标准编号、牌号和直径的顺序表示。标记示例如下： AITi5B1A牌号、直径为9.5mm的线材，标记为：线材YS/T477.1-AITi5B1A-$9.5
3.3化学成分
线材化学成分应符合表2的规定，需方对化学成分有特殊要求时，可参照GB/T27677选用其他牌号的线材或供需双方协商确定化学成分，并在订货单（或合同)中具体注明。
表 2
化学成分（质蛋分数）/%
牌号
其他杂质
4
Si
Fe
Ti
B
Al
合计
单个
0.15 ≤0.20 4.8~5.2 ≤0.05 0. 9~1, 1 ≤0.03 ≤0.10 余量
AITisBiA
AITi5B1B ≤0.20 0.25 4. 5~~5.5 ≤0.10 0.8~1.2 ≤0.03 ≤0.10 余母 AITisBIC
0.20 ≤,0.30
4.5~5.5
0.20
0.4~1.2 0.50~0.7
≤0.03 $0.10 ≤0.03 ≤0.10
余母盘余望
A1Ti5B0.6 M0.20 ≤0.30 4.5~5.5 AITiSB0.2A ≤0.15 0.20 4.5~5.5 0.20 0.15~0.25 0.03 ≤,0.10 余盘
$0.20 0. 10~0, 50 ≤0.03 ≤0.10
余盘余量
AITiSB0.2B ≤0.30 ≤0.40
4.5~5.5
0.20 ≤0.30 2.8~3.4
AITi3B1
0.7~1.1
≤0.03 0.10
其他杂质指表中未列出或未规定数值的金属元素，
3.4尺寸偏差
线材尺寸偏差应符合表3的规定，需方对尺寸偏差有待殊要求时，由供需双方协商确定后在订货单（或合同）中具体注明。
表 3
单位为疮米
直径偏差 ±0.3
卷外径偏差
卷内径偏差
卷高偏差
±25
± 25
±25
3.5力学性能
线材的室温力学性能分为七个级别，如表4所示。供需双方应在订货单（或合同)中注明力学性能的级别。
2 YS/T447.1--2011
图1AITi5B1A合格的显微组织 ×100
（TiB分布均匀弥散）
图2AITi5B1A合格的显微组织 ×100
(TiB，分布较均匀弥散）
图3AITi5B1A不合格的显微组织×100
（TiB2分布均匀差） YS/T44Z.1—2011
图4AITi5B1A不合格的显微组织 ×100
（密集坚实的TiB，团状，尺寸为65um）
图5AITi5B1B合格的显微组织 ×100
（TiB，分布均匀弥散）
图6AITi5B1B合格的显微组织 1×100 (Al,0,及盐类附着物长度为410μm）
