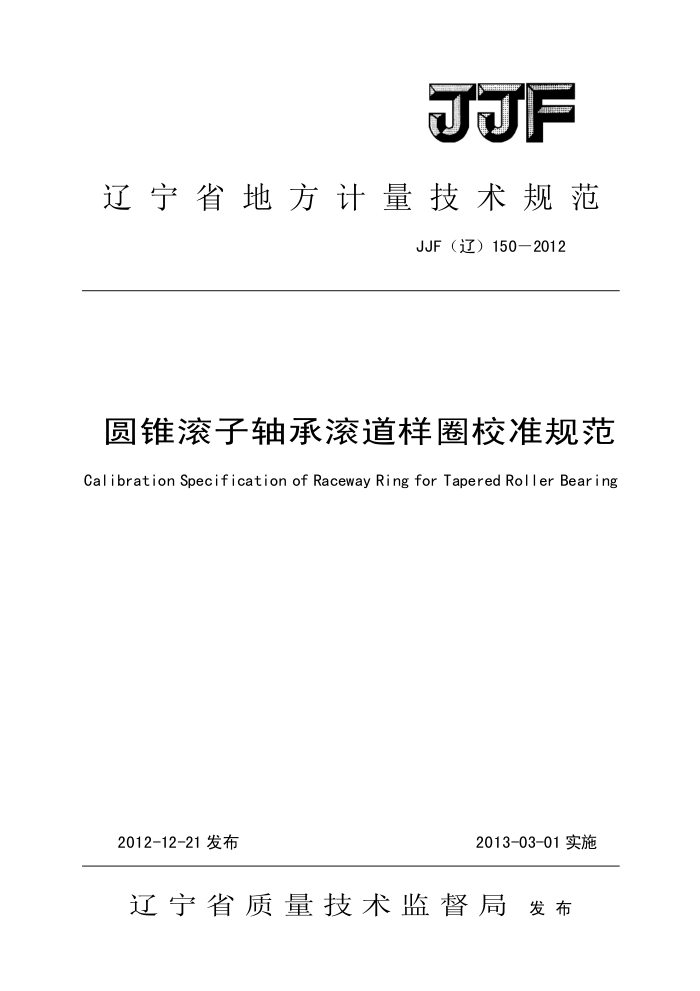

F
辽宁省地方计量技术规范
JJF（辽）150—2012
圆锥滚子轴承滚道样圈校准规范 Calibration Specification of Raceway Ring for Tapered Roller Bearing
2013-03-01实施
2012-12-21发布
辽宁省质量技术监督局发布 JJF（辽）150-2012
圆锥滚子轴承滚道样圈校准规范
JJF(辽)150—2012
Calibration Specification of Raceway Ring for Tapered Roller Bearing
归口单位：辽宁省质量技术监督局起草单位：大连市计量检定测试所
瓦房店冶金轴承集团有限公司
本规范委托起草单位负责解释 JJF（辽）150-2012
本规范主要起草人：
赵琳（大连市计量检定测试所）
王玉萍（大连市计量检定测试所）
吴小丰（大连市计量检定测试所）李凤娜（瓦房店治金轴承集团有限公司）
参加起草人：
刘晶 (大连市计量检定测试所) 李萍（大连市计量检定测试所） JJF（辽）150-2012
录
目
引言 1范围.. 2引用文件 3概述 4计量特性 4.1硬度. 4.2表面粗糙度 4.3圆度. 4.4素线直线度 4.5中心线对基准面的垂直度 4.6圆锥角偏差 4.7单一直径偏差 5校准条件.. 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法 6.1硬度 6.2表面粗糙度 6.3圆度 6.4素线直线度 6.5中心线对基准面的垂直度 6.6圆锥角偏差 6.7单一直径偏差. 7校准结果表达 8复校时间间隔附录A校准证书内容及内页格式附录B校准记录格式. 附录C圆锥角偏差校准结果的不确定度评估示例附录D单一直径偏差校准结果的不确定度评估示例
(II) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (5) (5) (5) (6) (6) (6) (7) (9) (9) (10) (12) (13) (20)
I JJF（辽）150-2012
引言
《圆锥滚子轴承滚道样圈校准规范》的编写遵守JF1071一2010《国家计量
校准规范编写规则》的规定，并以JJF1001一2011《通用计量术语及定义》、 JJF1130—2005《几何量测量设备校准中的不确定度评定指南》、GB/T3072005 《滚动轴承》第1、2、3部分和JB/T6637一2004《滚动轴承标准器技术条件》 为基础和依据。
本规范规定了圆锥滚子轴承滚道样圈的七个计量特性，即：硬度、表面粗糙度、圆度、素线直线度、中心线对基准面的垂直度、圆锥角偏差以及单一直径偏差。
本规范系首次发布。
II JJF（辽）150-2012
圆锥滚子轴承滚道样圈校准规范
1范围
本规范适用于公称直径为（18~400)mm的圆锥滚子轴承滚道样圈（简称滚道样圈）的校准。
2引用文件
本规范引用了下列文件： GB/T 307.1
滚动轴承向心轴承公差滚动轴承测量和检验的原则及方法滚动轴承通用技术规则滚动轴承标准器技术条件
GB/T 307.2 GB/T 307.3 JB/T 6637 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范
3概述
滚道样圈是一种具有特定尺寸及属性的专用量具，通过它配合其它量具
以比较法对圆锥滚子轴承套圈的滚道尺寸和角度进行测量。
滚道样圈按公差等级分为II级和IⅢI级。II级用于5级圆锥滚子轴承套圈的比较测量；IⅢI级用于6X级和0级圆锥滚子轴承套圈的比较测量。按形状一般分为外圈滚道样圈和内圈滚道样圈两种，其基本外形如图1和图2所示。
D
图1外圈滚道样圈
图2内圈滚道样圈
4计量特性
4.1硬度
硬度值不应小于61HRC，硬度均匀性不超过1HRC。
1 JJF（辽）150-2012
4.2表面粗糙度
表面粗糙度不超过表1的要求。
4.3圆度
圆度不超过表2的要求。 4.4素线直线度
素线直线度不超过表2的要求。
4.5中心线对基准面的垂直度
中心线对基准面的垂直度不超过表2的要求。 4.6圆锥角偏差
圆锥角偏差△2α“不超过表3的要求
4.7单一直径偏差
单一直径偏差（Ad、△D）不超过表3的要求，
表1表面粗糙度
测量面表面粗糙度R。
基准面表面粗糙度R。
0.25μm
0.40μm
表2圆度、素线直线度及中心线对基准面的垂直度
中心线对基准面的垂直度(um)
圆度(um)
素线直线度(um) 公差等级
公称尺寸 d / D(mm)
III max 0.8
III max 0.8
II max 0.5 0.6 0.6
II max 0.4
II max 0.6
III max 0.8
d./D,=18
18 1.0 1.0
0.4 0.5
0.8
0.8
0.6
30 1.0
0.8
0.8
1.0
1.2
50 1.2
0.8
0.6
0.8
80 1.0
1.2
0.8
1.0
1.2
1.4 接下页
2 JJF（辽）150-2012
表2(续) 1.4 1.6 1.8 2.0
1.2
120 1.0
1.2
1.4
1.6
1.2 1.4 1.6
1.4 1.6
180 1.4 1.6
1.8
2.0
250 2.0 2.2
2.2 2.4
315 1.8
1.8
表3 单一直径偏差和圆锥角偏差小端单一直径偏差 大端单一直径偏差
圆锥角偏差△2α
Ad.. (μum)
△D.. (um) 公差等级
公称尺寸 d./D(mm)
II
III
II
II
III
II
下 上 下 上 下 上 下 上 下 上 下偏 偏 偏 偏 偏 偏 偏 偏 偏 偏 偏 偏差 差 差 差 差 差 差 差 差 差 差 差
上
+1 1 +2 2
d./D,=18
+2 -2 +3 -3 / /
/
/
18 -2
+8 -8 +1.5 -1.5 +2 -2
6
180 +12 -12 +9 9 +12 -12 +1.5 -1.5 +3 3 +15 -15 +10 -10 +14 -14 +1.5 -1.5 +3 -3
250 315 ““"该值系在滚道有效长度范围内，以径向尺寸的变化来表示。
注：校准工作不判断合格与否，上述计量特性的指标仅供参考。对有特殊要求的滚道样圈，按照样圈制造商提供或由用户根据需要确定的指标要求进行校准。
3
