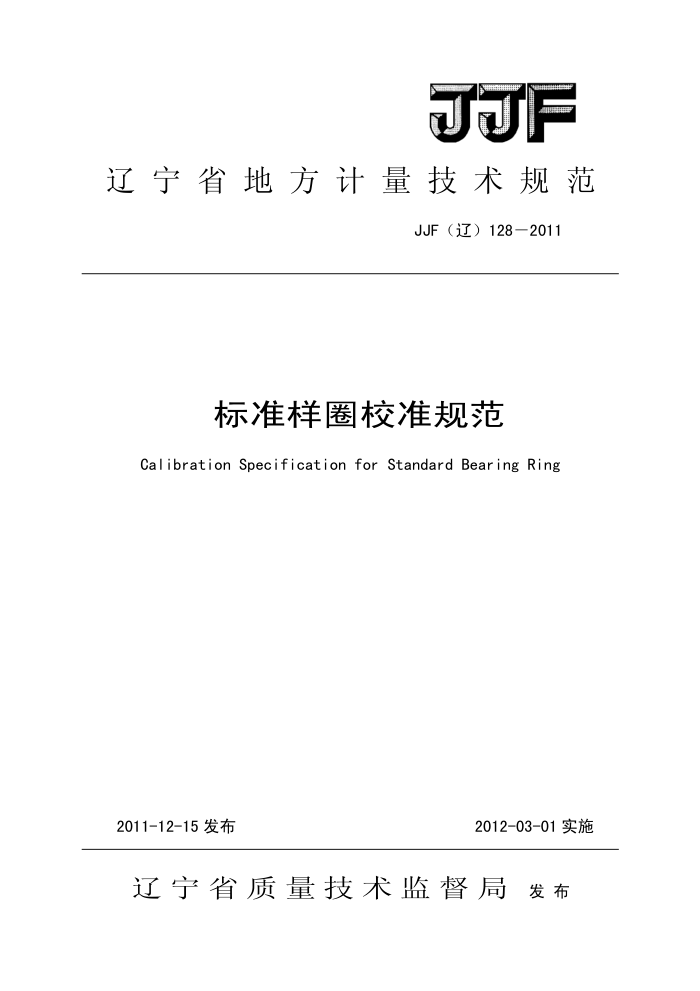

辽宁省地方计量技术规范
JJF（辽）128—2011
标准样圈校准规范
Calibration Specification for Standard Bearing Ring
2011-12-15发布
2012-03-01实施
辽宁省质量技术监督局 J发布 JJF（辽）128-2011
标准样圈校准规范 Calibration Specification for
JJF(辽)128-2011
Standard Bearing Ring
归口单位：辽宁省质量技术监督局起草单位：大连市计量检定测试所
瓦房店冶金轴承集团有限公司
本规范委托起草单位负责解释 JJF（辽）128-2011
本规范主要起草人：
王玉萍（大连市计量检定测试所）
吴小丰（大连市计量检定测试所）
常宝坤（大连市计量检定测试所）
李凤娜（瓦房店治金轴承集团有限公司）
参加起草人：
高 波（大连市计量检定测试所）
韩衍鹏（大连市计量检定测试所） JJF（辽）128-2011
录
目
(II) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (6) (6) (6) (7) (7) (7) (8) (9) (10) (12)
引言 1范围. 2引用文件 3概述 4计量特性 4.1硬度. 4.2表面粗糙度 4.3圆度. 4.4素线直线度 4.5中心线对基准面的垂直度 4.6单一内、外径偏差 4.7内、外径尺寸稳定性 5校准条件. 5.1环境条件 5.2测量区域 5.3测量标准及其他设备 6校准项目和校准方法 6.1硬度 6.2表面粗糙度 6.3圆度. 6.4素线直线度 6.5中心线对基准面的垂直度 6.6单一内、外径偏差 6.7内、外径尺寸稳定性 7校准结果表达 8复校时间间隔附录A校准证书内容附录B管尺法附录C精密钢球法附录D测量不确定度评估示例
I JJF（辽）128-2011
引言
本规范采用了JJF1001一1998《通用计量术语及定义》、JJF1130一2005《几何量测量设备校准中的不确定度评定指南》以及JJF1071一2010《国家计量校准规范编写规则》中规定的相关术语定义和编写规则。
本规范参考了GB/T307—2005《滚动轴承》第1、2、3部分和GB/T4380 一2004《圆度误差的评定两点、三点法》以及JB/T6637一2004《滚动轴承标准器技术条件》中规定的相关术语定义和技术内容。
本规范规定了标准样圈的七个计量特性，即：硬度，表面粗糙度，圆度，素线直线度，中心线对基准面的垂直度，单一内、外径偏差，以及内、外径尺寸稳定性。
本规范的附录A为规范性附录，附录B、附录C、附录D为资料性附录。 本规范系首次发布。
II JJF（辽）128-2011
标准样圈校准规范
1范围
本规范适用于下列尺寸范围标准样圈的校准。
内径标准样圈（圆柱孔）公称内径（1.0~400)mm；外径标准样圈（圆柱体）公称外径(2.5~500)mm。
2引用文件
本规范引用了下列文件：
通用计量术语及定义国家计量校准规范编写规则几何量测量设备校准中的不确定度评定指南滚动轴承向心轴承公差滚动轴承测量和检验的原则及方法滚动轴承通用技术规则圆度误差的评定两点、三点法滚动轴承标准器技术条件
JJF1001—1998 JJF1071—2010 JJF1130—2005 GB/T307.1—2005 GB/T307.2—2005 GB/T307.3—2005 GB/T4380—2004 JB/T6637—2004 凡是注日期的引用文件，仅注日期的版本适用于本规范。
3概述
标准样圈是一种具有特定尺寸及属性的专用量具，通过它配合其它量具以比较法对轴承套圈的尺寸进行校准。
标准样圈按公差等级分为I级、II级和IⅢI级。I级用于2级、4级轴承套圈的比较测量：II级用于5级轴承套圈的比较测量：IⅢI级用于6级、6X 级和0级轴承套圈的比较测量。按形状一般分为外径标准样圈和内径标准样圈两种，其基本外形如图1和图2所示。
D
图1外径标准样圈
图2内径标准样
1 JJF（辽）128-2011
4计量特性
4.1硬度
标准样圈的硬度值不应小于61HRC，硬度均匀性不超过1HRC。 4.2表面粗糙度
标准样圈的表面粗糙度不超过表1的要求
表1标准样圈的表面粗糙度
公差等级
测量面表面粗糙度R
基准面表面粗糙度R
I级 ⅡI级 III级
0.16μm
0.40μm
0.25μm
4.3圆度
标准样圈的圆度不超过表2的要求
表2 圆度、素线直线度及中心线对基准面的垂直度
中心线对基准面的垂直度(um)
素线直线度(um)
圆度(um)
公称尺寸 d/D(mm)
公差等级 II III
1
II
II
III
III
1
1
max max max max max max max max max
1.0 0.2 0.3 0.5 0.4 0.6 0.8 0.4 0.8 1.5
6 10 标准样圈的素线直线度不超过表2的要求。 4.5中心线对基准面的垂直度
标准样圈中心线对基准面的垂直度不超过表2的要求
1 JJF（辽）128-2011
4.6单一内、外径偏差
标准样圈的单一内、外径偏差（△ds、△Ds）不超过表3的要求。 4.7内、外径尺寸稳定性
标准样圈应经时效处理，其内、外径尺寸最大允许年变化量不应超过表4的要求。
表3标准样圈单一内、外径偏差 ds (um)
Ds (μum)
公差等级
公称尺寸 d/D(mm)
III
II
III
11
-
上 下 上 下 上 下 上 下 上 下 上 下偏 偏 偏 偏 偏 偏 偏 偏 偏 偏 偏 偏差 差 差 差 差 差 差 差 差 差 差 差
1.0 / / /
/ -1 2 -2 3 -3 -1 -1 2 -2 3 -3
/
1
1
2 -2 3 -3
1
+
0 -3 0 4 0 -8 2 -2 3 -3 4 -4
18 30 -10 0 -20 4 -4 5 -5 7 -7
180 0
250 -8 15 -15
400 / 表4「 内、 外径尺寸的最大允许年变化量
/
8
/
1
1
I级
IⅡI级
IⅢI级
公差等级尺寸年变化量
±（0.1+L/1000)μm ±(0.1+2 L/1000)μm ±（0.2+3 L/1000)μm
注：L为标准样圈公称尺寸（mm）。
注：校准工作不判断合格与否，上述计量特性的指标仅供参考。对有特殊要求的标准样圈，按照样圈制造商提供或由用户根据需要确定的指标要求进行校准。
5校准条件
5.1环境条件 5.1.1环境温度：（20土1）℃，每小时变化不应大于0.5℃；相对湿度：≤70%。
3
