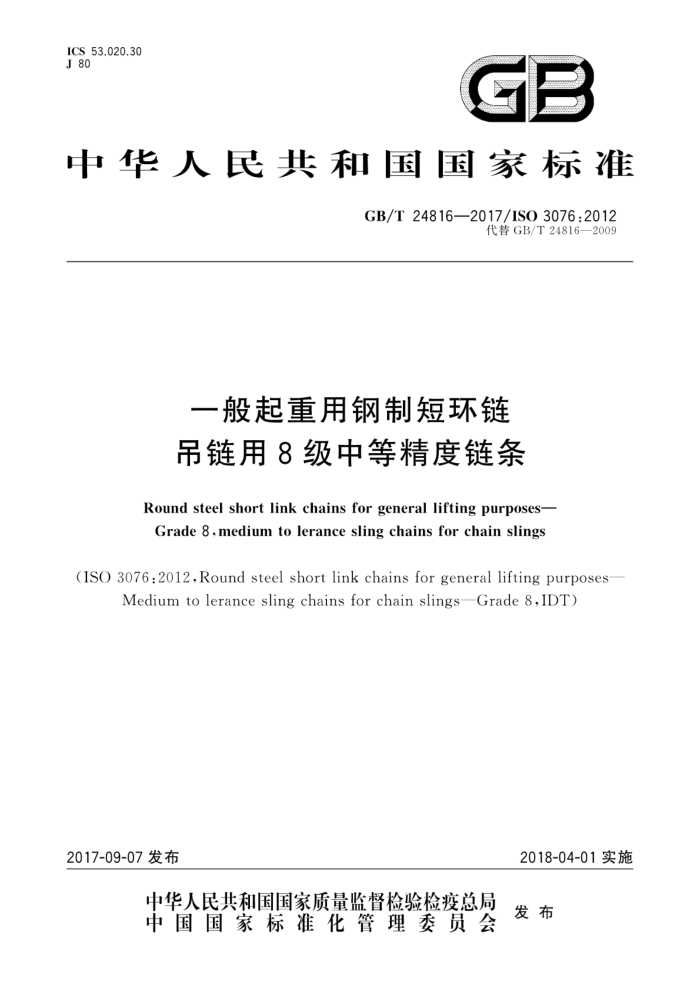

ICS53.020.30 J 80
GB
中华人民共和国国家标准
GB/T24816—2017/ISO3076:2012
代替GB/T24816—2009
一般起重用钢制短环链吊链用8级中等精度链条
Round steel short link chains for general lifting purposes- Grade 8 ,medium to lerance sling chains for chain slings
(ISO 3076:2012,Round steel short link chains for general lifting purposes-
Mediumtolerance sling chainsfor chain slingsGrade8,IDT)
2018-04-01实施
2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T24816—2017/ISO3076:2012
目 次
前言范围
I
规范性引用文件 3 术语和定义
2
验收总则 5 尺寸 5.1 名义尺寸d 5.2 材料直径和公差 5.3 焊缝直径 5.4 焊接影响长度 5.5 节距 5.6 宽度
4
材料和制造 6.1 材料的质量 6.2 热处理 6.3 极限工作载荷（WLL) 6.4 机械性能安全要求检验 7.1 批次和取样 7.2 制造验证力、破断力和总极限伸长率 7.3 弯曲度 7.4 链条的韧性
6
7
10 10
1
8 标记
8.1 等级标记· 8.2识别标记… 8.3 检验标记 9制造合格证附录A（资料性附录） 计算基准· 附录B（资料性附录） 链条质量附录C（资料性附录） 标记方式参考文献
11 11 12
12
13
15 16
..
17 GB/T24816—2017/ISO3076:2012
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T24816一2009《起重用短环链 吊链等用8级普通精度链》，与GB/T24816-一
2009相比主要技术变化如下：
修改了标准名称（见封面，2009年版的封面）；修改了范围（见第1章，2009年版的第1章）；修改了尺寸要求（见第5章，2009年版的第5章）；修改了材料、热处理和制造（见第6章，2009年版的第6章）；将“安全要求检验”代替“试验要求”和“检验”（见第7章，2009年版的第7～8章）；修改了标记（见第8章，2009年版的第9章）；删除了原附录A“8级普通精度链暂用附加尺寸”（2009年版的附录A）；增加资料性附录“计算基准”“链条重量”和"标记方式”（见附录A、附录B、附录C)；增加了参考文献（见参考文献）。
本标准使用翻译法等同采用ISO3076：2012《一般起重用钢制短环链吊链用8级中等精度链条》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T229—2007 金属材料夏比摆锤冲击试验方法（ISO148-1：2006，MOD） GB/T702一2008热轧钢棒尺寸、外形、重量及允许偏差（ISO1035-1：1980，MOD） GB/T14981—2009 热轧圆盘条尺寸、外形、重量及允许偏差（ISO16124：2004，MOD） GB/T16825.1—2008 静力单轴试验机的检验（第1部分）：拉力和（或）压力试验机测力系统的检验与校准（ISO7500-1:2004，IDT) GB/T19748—2005 钢材 夏比V型缺口摆锤冲击试验 仪器化试验方法（ISO14556： 2000.MOD) GB/T20946—2007 起重用短环链验收总则（ISO1834：1999，IDT）
本标准做了下列编辑性修改：
表1，第1、2列的表示法与其他各列一致；增加了6.2中“注”。
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：安吉长虹制链有限公司、北京起重运输机械设计研究院。 本标准参加起草单位：浙江双鸟机械有限公司、浙江冠林机械有限公司、巨力索具股份有限公司、重
庆维大力起重设备有限公司、山东神力索具有限公司、杭州环链机械有限公司。
本标准主要起草人：王福华、蔡亚森、钱阳天、杨卫波、张虹、过奇荣、张体学、朱颂华。 本标准所代替标准的历次版本发布情况为：
GB/T24816—2009。
II GB/T24816—2017/ISO3076:2012
一般起重用钢制短环链吊链用8级中等精度链条
1范围
本标准规定了一般起重吊链用8级中等精度链条的要求该链条（3d，）是经过焊接、热处理和试验的钢制短环链，并符合ISO1834规定的验收总则。 注1：对接焊和闪光对接焊在ISO4063中列出。 本标准适用于名义尺寸为4mm～45mm链条。其使用的温度为一40℃～十400℃。 注2：8级中等精度链条的使用和维护见ISO3056。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO148-1金属材料夏 夏比摆锤冲击试验第1部分：试验方法（Metallicmaterials一Charpy pendulum impact testPart 1:Test method)
ISO643 钢 表面粒度的缩微照相测定（Steels—Micrographicdeterminationoftheapparent grain size)
ISO1035-1 热轧钢棒材 第1部分：圆钢尺寸（Hot-rolledsteelbars一Part1：Dimensionsof round bars)
ISO1834 起重用短环链验收总则（Shortlinkchainforliftingpurposes一Generalconditionsof acceptance)
ISO7500-1 静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与矫正(Metallic materials-Verification of static uniaxial testing machinesPart 1:Tension/compression testing machines-Verification and calibration of the force-measuring system)
ISO14556钢夏比V型切痕摆式冲击试验仪器试验法（Steel一CharpyV-notchpendulum impacttest—Instrumented testmethod)
ISO16124钢线材尺寸和公差（Steelwirerod—Dimensionsandtolerances）
3术语和定义
ISO1834界定的术语和定义适用于本文件。
4验收总则
链条应符合ISO1834及本标准的要求。
1 GB/T24816—2017/IS03076:2012
5尺寸 5.1 名义尺寸d。
链条的名义尺寸d。应符合表1第1列。它与制造链条用的按ISO16124要求的线材或按 ISO1035-1要求的棒材的名义尺寸相对应
采用其他名义尺寸时，其尺寸和公差的计算参见附录A 注：中间链环的名义尺寸会增加与配对零件不匹配的风险。链条制造商和部件的组装需确保链条和零件是相适
应的。
表1尺寸
单位为毫米
2
3
5
6 宽度
7
8 焊缝直径
9
1
4
名义尺寸
节距
2型内宽 1、2型外宽 1型内宽 1、2型 2 型
Ws max 14.8 22.2 25.9 29.6 37.0 48.1 59.2 66.6 70.3 74.0 81.4 96.2 104.0 118.0 133.0 148.0 167.0
公差
公差
d.
W, min 5.0 7.5 8.8 10.0 12.5 16.3 20.0 22.5 23.8 25.0 27.5 32.5 35.0 40.0 45.0 50.0 56.3
W. min 5.2 7.8 9.1 10.4 13.0 16.9 20.8 23.4 24.7 26.0 28.6 33.8 36.4 41.6 46.8 52.0 58.5
d. max 4.4 6.6 7.7 8.8 11.0 14.3 17.6 19.8 20.9 23.8
G max 5.0 7.5 8.8 10.0 12.5 16.3 20.0 22.5
pa
12 18 21 24
+0.08/0.24
±0.4 ±0.5 ±0.6 ±0.7 ±0.9 ±1.2 ±1.4 ±1.6 ± 1.7 ±1.8 ±2.0 ±2.3 ±2.5 ±2.9 ±3.2 ±3.6 ±4.1
6 +0.12/0.36 7 +0.14/0.42 8 +0.16/0.48 10 +0.20/0.60 30 13 +0.26/0.78 39 16 +0.32/0.96 48 to
54 57 60 66 78 84 96 108 120 135
±0.9 ±0.95 ±1.0 ± 1.1 ±1.3 ±1.4 ±1.6 ±1.8 ±2.0 ±2.25
19 20 22 26 28 32 36 40 45
25.0
22.0 24.2 27.5
32.5 35.0 40.0 45.0 50.0 56.3
28.6 30.8 35.2 39.6 44.0 49.5
2
