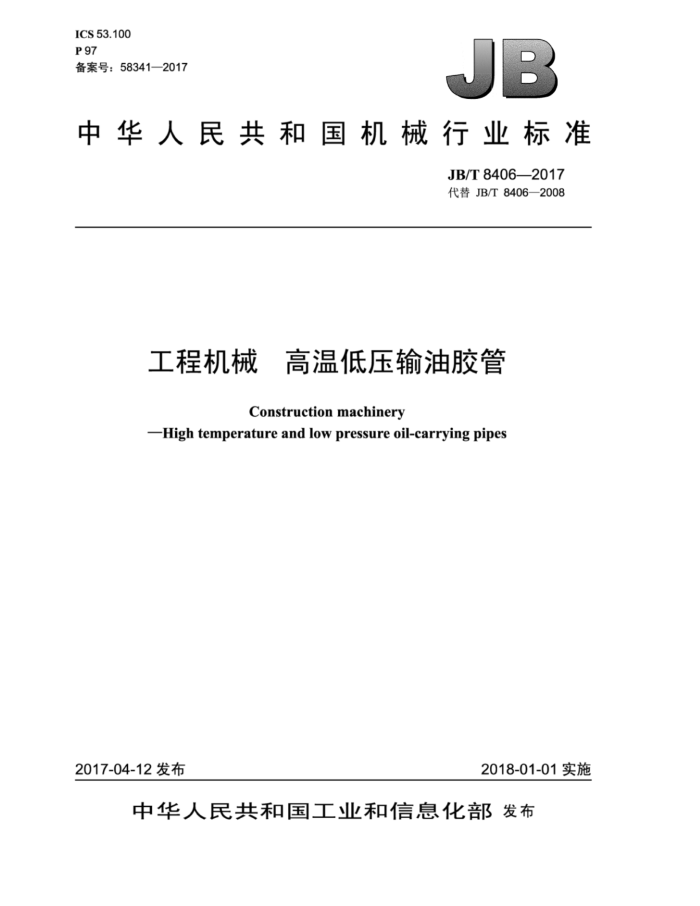

ICS53.100 P97 备案号：58341—2017
JB
中华人民共和国机械行业标准
JB/T84062017 代替JB/T8406—2008
工程机械 高温低压输油胶管
Constructionmachinery
High temperature and low pressure oil-carrying pipes
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
工程机械 高温低压输油胶管
JB/T 84062017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字
2018年1月第1版第1次印刷
定价：12.00元
*
书号：15111·14487 网址：http： //www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8406—2017
目 次
前言范围
II
1 2 3
规范性引用文件，结构、规格和尺寸 3.1 结构. 3.2 类型 3.3 规格和尺寸 3.4 标记. 4 要求
试验方法检验规则. 6.1 出厂检验 6.2 定期检验， 6.3 型式检验 7标志、包装、运输、贮存和使用
5 6
图1 胶管结构
表1胶管规格和尺寸. 表2胶管的物理性能. JB/T8406—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8406一2008《工程机械 高温低压输油胶管》，与JB/T8406一2008相比主要技术
变化如下：
修改了“规范性引用文件”（见第2章，2008年版的第2章）；
-
一修改了胶管的适用环境温度（见第3章，2008年版的第4章）；一增加了C型胶管及要求（见第3章）；一修改了胶管的部分物理性能（见第4章，2008年版的第4章）；一修改了胶管的贮存期（见第7章，2008年版的第7章）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：河北冀工胶管有限公司、杭州前进齿轮箱集团股份有限公司、天津工程机械研
究院。
本标准主要起草人：谢藏周、谢延林、吕舰、米永振、刘东声、张乐园、尚海波，本标准所代替标准的历次版本发布情况为：
JB/T8406—1996、JB/T8406—2001、JB/T8406—2008。
II JB/T8406—2017
工程机械 高温低压输油胶管
1范围
本标准规定了工程机械用高温低压输油胶管的结构、规格和尺寸、要求、试验方法、检验规则、标志、包装、运输、贮存和使用。
本标准适用于工程机械用高温低压输油胶管（以下简称胶管），其他机械产品可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531（所有部分） 硫化橡胶或热塑性橡胶压入硬度试验方法 GB/T 532 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 2829 -2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 5563 橡胶和塑料软管及软管组合件静液压试验方法 GB/T5567— 2013橡胶和塑料软管及软管组合件耐真空性能的测定 GB/T 9573 橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法 GB/T 9575 橡胶和塑料软管软管规格和最大最小内径及切割长度公差 GB/T 9576 橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南 GB/T 9577 橡胶和塑料软管及软管组合件标志、包装和运输规则 GB/T 14905 橡胶和塑料软管各层间粘合强度的测定 GB/T24134 橡胶和塑料软管 静态条件下耐臭氧性能的评价 HG/T 2185 橡胶软管外观质量 JB/T 7858 液压件清洁度评定方法及液压件清洁度指标
3结构、规格和尺寸
3.1结构
胶管由内胶层、增强层和外胶层组成，如图1所示。
一外胶层一增强层一内胶层
图1胶管结构
1
