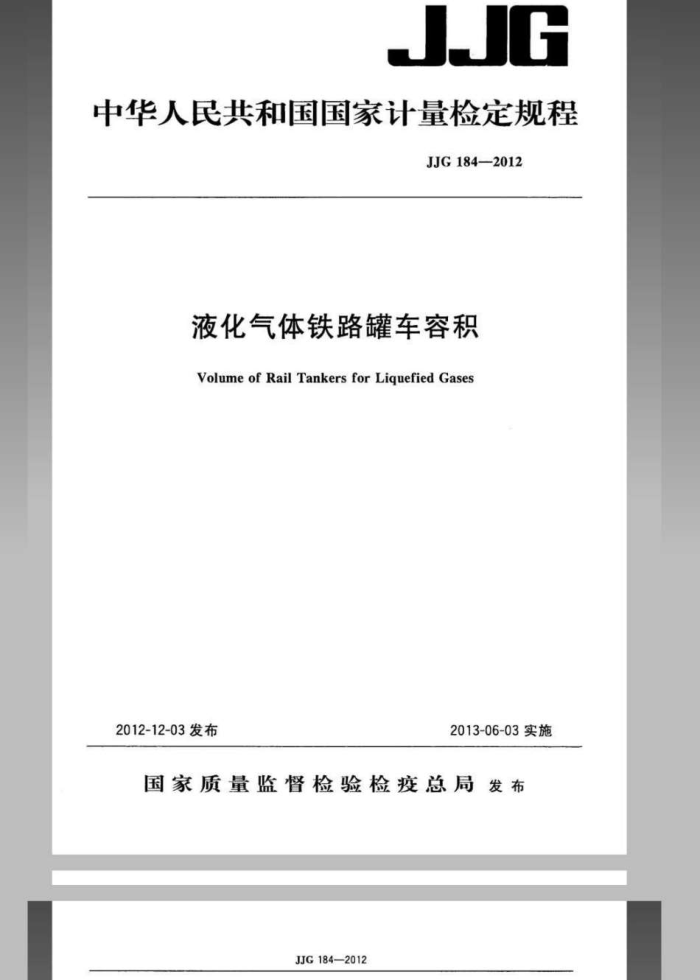

JJG
中华人民共和国国家计量检定规程
JJG184—2012
液化气体铁路罐车容积
VolumeofRail Tankers forLiquefied Gases
2012-12-03发布
2013-06-03实施
国家质量监督检验检疫总局发布
JJG184—2012 JJG184—2012
液化气体铁路罐车容积
检定规程 Verification Regulation of
JJG184-2012 代替JG184—1993
Volume of Rail Tankers for Liquefied Gases
归口单位：全国流量容量计量技术委员会主要起草单位：国家铁路罐车容积计量站
铁道部标准计量研究所
参加起草单位：国家铁路罐车容积计量站西安分站
国家铁路罐车容积计量站锦州分站
本规程委托全国流量容量计量技术委员会负责解释
建筑321标准香市下载间J32100
JJG184—2012 JJG184—2012
本规程主要起草人：
邵学君（国家铁路罐车容积计量站）傅青喜（铁道部标准计量研究所）闫凤霞（国家铁路罐车容积计量站）
参加起草人：
丁建兴（国家铁路罐车容积计量站西安分站）周宝珑（国家铁路罐车容积计量站）王红雨（国家铁路罐车容积计量站锦州分站）张超（国家铁路罐车容积计量站西安分站）
JJG184—2012 JJG184—2012
目 录
引言 1范围… 2引用文件， 3术语· 3.1罐体容积 3.2 准装高度最大值· 3.3容积表… 3.4容积表号 3.5 检定软件 A 概述 5 计量性能要求 6 通用技术要求 6.1外观.· 6.2安全附件 7 计量器具控制 7.1 总则· 7.2 检定条件· 7.3 检定项目 7.4 检定方法 7.5 检定结果的处理· 7.6 检定周期附录A 液化气体铁路罐车主要车型参数及相应容积表号字头一览表附录B 液化气体铁路罐车罐内测量法检定记录表格式附录C 液化气体铁路罐车罐外测量法检定记录表格式附录D 温度修正公式附录E 容积计算公式附录F 液化气体铁路罐车容量比较法检定记录表格式附录G 压力修正公式附录H 准装高度最大值计算附录丁 液化气体铁路罐车常见装运介质参考密度表附录K 检定证书内页格式附录L 检定结果通知书内页格式
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (4) (4) (7) (7) (8) (9) (10) (11) (12) (14) (15) (16) (17) (18) (20)
..
-
..
....
I
建第标直商下载同0
龙牛网www.longniu.com下载
JJG184-2012 JJG1842012
引言
本规程是以JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JJF1009《容量计量术语及定义》、JJF1059《测量不确定度评定与表示》为基础，并参考了国际法制计量组织（OIML）的国际建议R80-1《具有液位测量的公路和铁路罐车第1部分：计量和技术要求》的英文版（Roadandrailtankerswithlevelgauging，Part1： MetrologicalandTechnicalRequirements），采纳了其中的部分计量和技术要求，检定方法等内容，并结合我国液化气体铁路罐车计量检定的实际情况，对JJG184一1993《液化气体铁路罐车容积》进行了修订。与JJG184一1993版本相比，本规程除编辑性修改外，主要技术变化如下：
一增加了引言，说明了规程修订的依据，采用国际建议的情况，所替代规程的历次
版本发布情况；
按照JJF1001的定义对规程适用范围进行了修改（见1）；一一增加了引用文件，引用的内容是规程必不可少的一部分（见2）；一增加了术语，对规程涉及的国家未作出规定的术语给出定义（见3）；
一通过计量性能试验及不确定度评定、验证，将液化气体铁路罐车罐体容积70%
以上检定结果的扩展不确定度确定为：4×10-3，k=2（几何测量法）；2×10-，k=2（容量比较法）（见5）；
一将通用技术要求中与计量不直接相关的内容删掉，增加和修改了与计量直接相
关的内容（见6）；
检定方法增加了容量比较法，相应增加了该方法的检定条件、检定设备、检定过程等内容，几何测量法的检定方法和检定设备作了调整（见7.4）；
一一增加了“车载液位计读数修正值测量”检定项自，使计量操作时得到有效的车载
液位计读数（见7.43）；
一增加了1993年以后国内投产的新型液化气体铁路罐车技术参数，更新了旧车型
技术参数，增加了容积表号字头（见附录A）：
一根据检定项目和检定方法的变化情况，增加了检定记录表格式（见附录B、C、F)；一增加了温度修正公式（见附录D），将容积压力修正公式由正文改为附录（见附录G)；一将容积计算公式由正文改为附录。现有车型均采用椭圆形封头，因此将碟形封头
容积计算内容删掉，增加椭圆形封头容积计算内容：增加计算罐内附件体积（见附录E）。
一一将“充装高度计算方法”修改为“准装高度最大值计算”，修改了计算方法（见附录H)；一修改了常见装运介质参考密度表（见附录J）一按照JJF1002的要求，修改了检定证书内页格式（见附录K），增加了检定结果
通知书内页格式（见附录L）。
JJG184—1993为本规程的最初版本。
Ⅱ
JJG184—2012 JJG184—2012
液化气体铁路罐车容积检定规程
1范围
本规程适用于液化气体铁路罐车的首次检定、后续检定和使用中检查。 2引用文件
JF1001通用计量术语及定义 JJF1009容量计量术语及定义 GB/T10478液化气体铁道罐车 TG/HY105铁路危险货物运输管理规则 OIMLR80-1具有液位测量的公路和铁路罐车第1部分：计量和技术要求（Road
and rail tankers with level gauging,Part l:Metrological and Technical Requirements)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语
JF1001、JJF1009、GB/T10478、OIMLR80-1中有关定义及以下术语适用于本规程。 3.1罐体容积totalcapacity
在标准大气压下，标准温度（20℃）时罐体内表面顶部水平切面以下的容积。 3.2准装高度最大值maximumpermissibleloadingheight
在参考条件下，液化气体铁路罐车允许装载介质的最高液位值。 3.3容积表tankcapacitytable
液化气体铁路罐车液位和对应容积值的数据表格。 3.4容积表号tankcapacitytablenumber
由液化气体铁路罐车车型确定的容积表编号，每一个容积表号对应一个确定的容积表。 3.5检定软件verificationsoftware
根据检定数据计算液化气体铁路罐车容积、得出容积表或容积表号并有打印证书功能的计算机程序。 4概述
液化气体铁路罐车既是运输工具，也是工作计量器具。经检定后，液化气体铁路罐车可用于液化气体产品的贸易结算。
液化气体铁路罐车一般由罐体、底架、转向架、制动装置、车钩缓冲装置、加排装置等组成，有的设有押运间。罐体由封头、简体、人孔等组成。封头一般为圆形封头；筒体为
1
建筑标费青下载：3
龙牛网www.longniu.com下载
JJG1842012 JJG184—2012
圆筒体结构；人孔罩内有紧急切断装置、装卸阀门、车载液位计、压力表和温度计等。液化气体铁路罐车主要车型参数见附录A。 5计量性能要求
液化气体铁路罐车容积检定结果在罐体容积的70%以上的扩展不确定度为：4× 10-3，k=2（几何测量法）；2×10-，k=2（容量比较法）。 6通用技术要求 6.1外观 6.1.1液化气体铁路罐车应设有内梯、外梯、车顶操作平台及护栏，其结构应牢固可靠，且操作平台应有足够的操作空间。 6.1.2人孔内径应不小于450mm。 6.1.3罐体无可见的异常变形或严重腐蚀。 6.2安全附件 6.2.1车载液位计应有有效的证书、其最大允许误差为土2mm，结构牢固、操作方便。 6.2.2压力表应与车型相适应，且为防震型。装运腐蚀性介质的隔膜式压力表准确度等级应不低于2.5级，其余压力表准确度等级应不低于1.6级。压力表的标称上限应为液化气体铁路罐车设计压力的1.5~2.0倍，表盘直径应不小于100mm 6.2.3温度计的标称范围应与罐内介质温度可能的变化范围相适应。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。检定方法有儿何测量法、容量比较法，几何测量法分罐内测量法和罐外测量法。一般情况下，液化气体铁路罐车的检定采用几何测量法，容量比较法用于仲裁检定和新型液化气体铁路罐车的容积测试。 7.1总则
新制造的液化气体铁路罐车须进行首次检定，达到检定周期、经过罐体全面检验或罐体改造的须进行后续检定 7.2检定条件 7.2.1液化气体铁路罐车应停放在平直的轨道上。 7.2.2、检定须在耐压试验后、气体置换前进行。 7.2.3对于非新造液化气体铁路罐车采用罐内测量法检定时，进罐前必须确认洗罐合格，且罐内的含氧量、可燃气体、有毒气体等指标符合安全要求。 7.2.4在室外采用罐外测量法检定时，应在风速不大于5.4m/s、无雪、无雨的天气下进行。 7.2.5采用容量比较法检定时，实验室环境温度为（20士10)℃，检定中实验室环境温度与水温之差不应超过士5℃. 7.2.6检定设备（见表1）应符合下列要求：
a）表1的要求；
2
JJG184—2012 JJG184—2012
b）在检定证书有效期内或校准后经确认合格。
表1检定设备一览表
分类
不确定度或准确度等级
设备名称
测量范围
或最大允许误差
MPE.±[0.4mm+3X10-*（L-L)]
(1800~2800）mm L.示值，m (1850~3350)mm Le测量下限，m；
套管尺
L-L。取最接近的较大的整数米，m
(0~15)m (0~20)m
I级 MPE: 2mm≤H<10mm时，±0.1mm； 10mm≤H≤200mm时，
普通锅卷尺
主要 超声波测厚仪设
(2~200)mm
1+Ho
±(0.1+ )mm,
100
几 备何测量法
H，示值，mm； H。标准厚度块的标称值，mm
(0~5)m (0~15)m (0~20)m
Ⅱ级
测深钢卷尺
(50~60000)mm (50~100000)mm
激光测距仪
0级
计算机（含检定软件）
温度计
MPE.±0.2℃ MPE：±(0.5m/s+0.05) w：指示风速，m/s
(-30~50)℃ (1~30)m/s
配套设备
风速仪
(0~150)mm (0~500)mm
钢直尺
MPE.±0.15mm
2000L1000L500L 200L.100L.50L. 二等
标准金属量器
容基比较法 主要设备
20 L10 L.5L
MPE：±1mm I级 MPE:±0.2℃
磁致伸缩液位计测深钢卷尺
(0~3800)mm
(0~5)m (-30~50)℃
温度计
3
