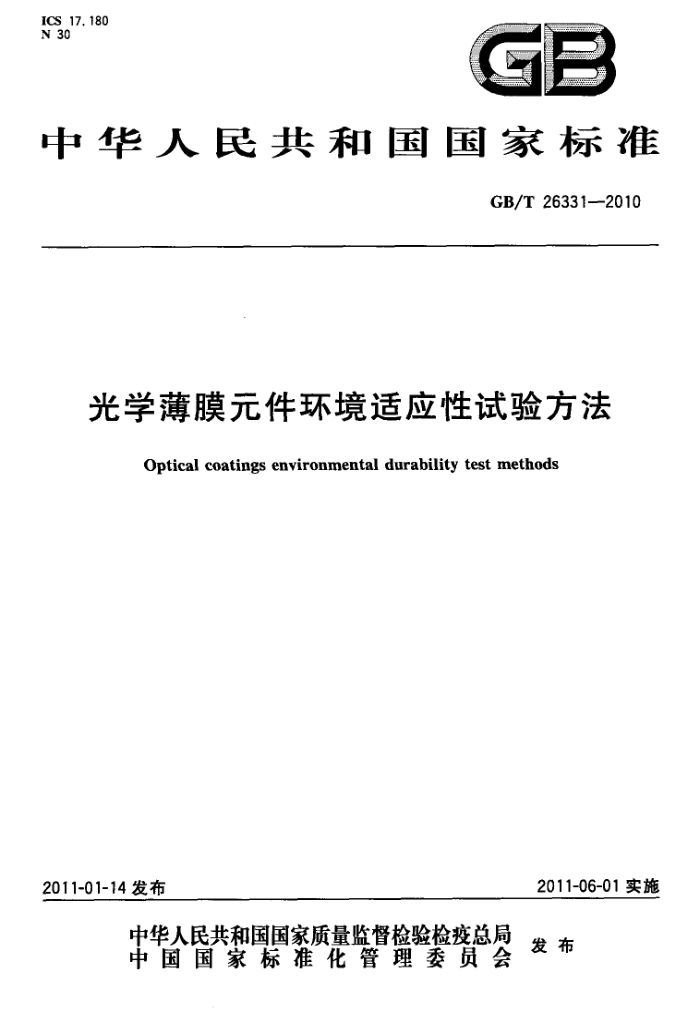

ICS 17.180 N 30
GB
中华人民共和国国家标准
GB/T26331--2010
光学薄膜元件环境适应性试验方法
Optical coatings environmental durability test methods
2011-06-01实施
2011-01-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26331—2010
目 次
前言 1 范围 2
规范性引用文件 3 通用要求 3.1 标准大气条件 3.2 试验程序 4 试验方法 4.1 高温 4.2 低温 4, 3 温度循环 4.4 恒定湿热 4.5 交变湿热 4.6 盐雾 4.7 浸泡和煮沸试验 4.8 在清洗剂中浸渍 4.9 摩擦 4.10 附着力 5 评价
.-
...
-.
.
..
6 综合试验 7 环境试验标记附录A（规范性附录） 光学膜层的目视检验附录B（资料性附录） 盐雾试验装置 B. 1 试验设备 B. 2 空气供给
-. ........ ..... .....
11 11 11 GB/T 26331-2010
前言
本标准的附录A为规范性附录，附录B为资料性附录。 本标准由中国机械工业联合会提出并归口。 本标准起草单位：沈阳仪表科学研究院、沈阳汇博光学技术有限公司、浙江大学、杭州科汀光学技术
有限公司、国家仪器仪表元器件质量监督检验中心、杭州照相机械研究所。
本标准主要起草人：阴晓俊、费书国、王瑞生、顾培夫、高鹏、赵帅锋、徐秋玲、杜健、曹轶、张艳妹、 章岳光、虞仲晓。
I GB/T26331—2010
光学薄膜元件环境适应性试验方法
1范围
本标准规定了光学薄膜元件的环境试验方法、试验条件、试验程序及评价标准。 本标准适用于除眼科光学（眼镜）之外的所有镀有光学功能薄膜的元件和基片的环境试验。 本标准不涉及产品光学性能的检验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
YY0331-2006脱脂棉纱布、脱脂棉粘胶混纺纱布的性能要求和试验方法（EN14079：2003， MOD)
ISO9022-2：2002光学和光学仪器一—环境试验方法-第2部分：冷、热和潮湿（Opticsand optical instruments—Environmental test methods—Part 2:Cold,heat and humidity)
ISO9022-4：2002光学和光学仪器—环境试验方法第4部分：盐雾（Opticsandoptical instruments—Environmental test methods—Part 4:Salt mist)
ISO9211-4：2006光学和光学仪器—光学薄膜一—第4部分：规定的试验方法（Opticsand optical instruments—Optical coatings--Part4:Specific test methods) 3通用要求 3.1标准大气条件
温度：15℃35℃（以下称为室温）；相对湿度：30%~75%；气压：86kPa~106kPa。
3.2试验程序 3.2.1试验顺序
如无其他规定，试验应按照3.2.2～3.2.7的顺序进行。 3.2.2预处理
使样品处于初始检测和试验所需的状态，包括样品表面的清洁，样品温度的调整。样品应在标准大气条件下放置1h后再进行试验。 3.2.3初始检测
预处理后，应按相关标准进行检验，检验主要为目视缺陷检验，按附录A提供的方法进行，这些缺陷会影响产品的性能。 3.2.4试验
初始检测后，样品按照第4章规定的试验方法进行试验，具体试验项目应符合相关标准的要求。 3.2.5中间检测
试验期间，不允许将试验样品从试验环境中取出。如在持续时间结束前，需要了解试验样品在试验期间某特定时间的性能，则对每个特定时间应另外增加一批试验样品，并按照正常试验程序进行试验，在达到该特定时间后取出进行恢复及测量。 3.2.6恢复
在试验之后，最终检测之前，应在标准大气条件下（特殊要求除外）进行恢复处理，如清洁和在室温
1 GB/T26331—2010
下恢复1h等。 3.2.7最终检测
样品经恢复后应进行表面及光学性能检测。样品的表面检测按附录A所示方法进行，表面及光学性能检测的要求应符合相关标准的规定。
4试验方法 4.1高温 4.1.1对试验箱（室）的要求
试验箱（室）应满足下列要求： a) 试验箱（室）能够达到并保持试验所需的温度： b) 试验箱（室）中应装有监测温度的传感器，温度传感器的位置离试验样品的距离应确保其受热
扩散的影响可忽略不计，应适当注意以避免热辐射影响这些测量； c）试验箱（室）可以用强迫空气循环来保持温度均匀。
4.1.2试验
将经过预处理的样品放入标准大气条件的试验箱（室）内进行升温，直到试验箱（室）温度上升至规定温度，然后保持10min后开始计时。试验完成后，样品须在试验箱（室）内将温度降至标准大气条件：不可将样品直接从试验箱中取出在大气中降温。若无其他规定，试验箱（室）温度变化速率应不超过 5℃/min.
相关规范应规定由试验温度和试验持续时间表示的严酷等级，具体数值从表1中选择，或按 IS09022-2：2002中4.2.3的规定选择。
表1 高温的严酷等级
持续时间
试验箱(室)温度
相对湿度
严醋等级 01
%
℃ 55±2 70±2 85±2
h 16 6 6
02 03
<40
4.2低温 4.2.1对试验箱（室）的要求
试验箱（室）满足4.1.1的要求。 4.2.2试验
将经过预处理的样品放入标准大气条件的试验箱（室）内进行降温，直到试验箱（室）温度降至规定的温度，然后保持10min后开始计时。试验完成后，样品需在试验箱（室）内将温度升至标准大气条件，不可将样品直接从试验箱中取出在大气中升温。若无其他规定，试验箱（室）温度变化速率不超过3℃/ min。样品表面不允许有凝露产生。
相关规范应规定由试验温度和试验持续时间表示的严酷等级，具体数值从表2中选择，或按 ISO9022-2：2002中4.2.2的规定选择。
表2低温的严酷等级
持续时间
试验箱（室）温度
严酷等级
c 25 ±2 35±2 55±2 60±2
h 16 16 16 2
01 02 03 04
2 GB/T26331--2010
4.4恒定湿热 4.4.1对试验箱（室）的要求
试验箱（室）应满足下列要求： a) 试验箱（室）内应装有监测温、湿度条件的传感器； b) 加湿用水应为蒸馏水（或去离子水），在23℃时其电阻率不小于0.05MQ·cm； c) 试验箱（室）内壁和顶部的凝结水不应滴落到试验样品上，箱（室）内的冷凝水未经净化不应
再用； d) 试验箱（室）中的所有部件均应保持清洁； e） 试验样品不能受来自试验箱发热元件的直接热辐射； f）有喷雾系统的试验箱（室），样品应远离喷射口，且湿气不可直接喷到样品上。
4.4.2试验
将经过预处理的样品放入标准大气条件的试验箱（室）内，调节试验箱（室）内的温度和湿度使之达到规定的温度和湿度，保持10min后开始计时。
相关规范应规定由试验温度、湿度和试验持续时间表示的严酷等级，具体数值从表4中选择，或按 ISO9022-2：2002中4.2.4的规定进行。
表4恒定湿热的严酷等级
严酷等级
试验条件相对湿度：90%~95% 温度：50℃±2℃
持续时间 6 h 16 h
01 02
相对湿度：90%~95% 温 度：40℃±2℃
03
10 d
试验完成后，样品从试验箱（室）直接取出进行恢复处理，先用去离子水或蒸馏水冲洗5min，然后晃动或使用气流干燥去掉水滴。 4.5交变湿热 4.5.1对试验箱（室）的要求
试验箱（室）应满足下列要求： a）在1.5h～2.5h内，温度可在20℃士2℃～70℃士2℃之间上升或下降 b) 相对湿度可在80%～95%之间调节； c) 应注意确保安置样品处的温湿度与温湿度传感器紧邻处的条件相同，试验箱内的空气应按一
定的速率(0.5m/s～2m/s)不断流动，以保持规定的温湿度条件； d) 试验样品在试验过程中不应受到试验箱内条件控制产生的热辐射影响； e) 用于产生箱内湿度的水，其电阻率应该不小于0.05MQ·cm。冷凝水未经净化不应再用。应
确保箱壁和箱顶上的冷凝水不滴落到试验样品上。
4.5.2试验
将经过预处理的样品放入标准大气条件的试验箱（室）内，调节试验箱（室）内的温度和湿度使之达到循环初始状态，保持10min后开始计时。然后按图2所示的温度、湿度要求进行温度、湿度调节。
4 GB/T26331-~2010
降温开始
95
100 90 80
90
85
85
%
I : 1
15min
15min 15min
时间
升温结束
+67
65
+63
2/
+25
23
+21
2 h
8h±30 min
24 h
图2交变湿热曲线
相关规范应规定由循环次数表示的严酷等级，具体数值从表5中选择。
表5交变湿热的严酷等级
严酷等级
循环次数
01 02
5 10
试验完成后，样品从试验箱（室）中直接取出进行恢复处理，先用去离子水或蒸馏水冲洗5min，然后晃动或使用气流于燥去掉水滴。 4.6盐雾 4.6.1试验设备
试验设备主要由试验箱、喷雾装置、样品架组成，具体见附录B的B.1。 4.6.2盐溶液
试验所用的盐应当是高品质的氯化钠，干燥时，碘化钠的含量不超过0.1%，杂质的总含量不超过 0.3%。
5
