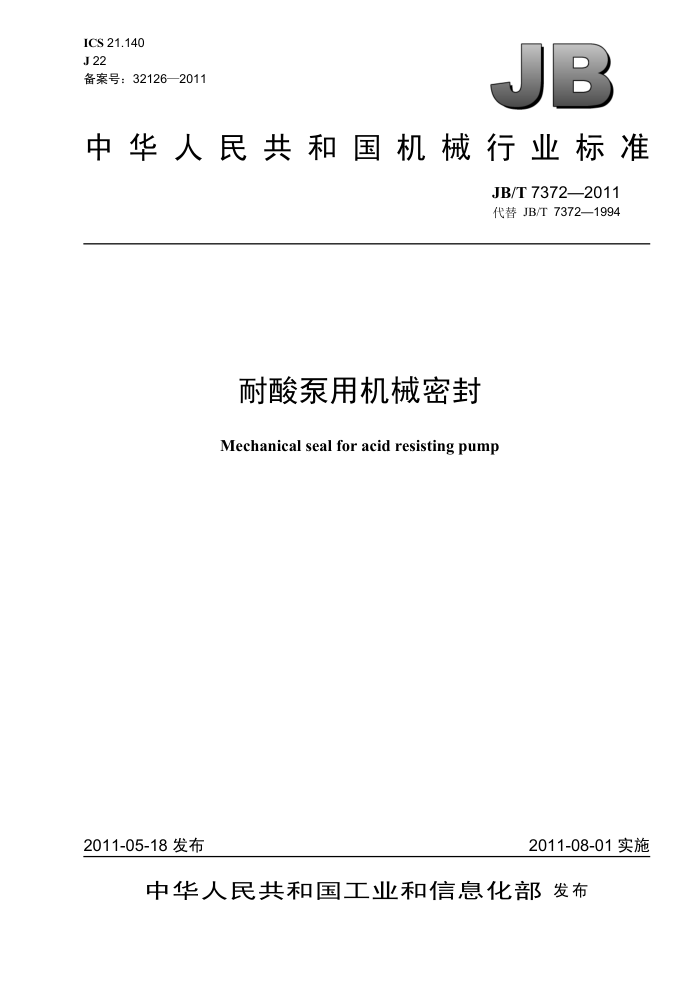

ICS 21.140 J 22 备案号：32126—2011
JB
中华人民共和国机械行业标准
JB/T7372—2011 代替JB/T7372—1994
耐酸泵用机械密封
Mechanical seal for acid resisting pump
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T7372—2011
目 次
前言范围规范性引用文件
2
3基本型式、主要尺寸、工作参数及材料代号 3.1 基本型式与主要尺寸 3.2 工作参数 3.3材料代号 4 型号.. 4.1 型号表示方法 4.2标记示例.. 5技术要求.. 5..1材料要求.... 5.2主要零件要求 5.3性能要求.. 6试验与检验方法. 6.1试验方法. 6.2检验方法. 7安装与使用要求... 标志、包装与贮存
8
** 10 JB/T 7372—2011
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准代替JB/T7372一1994《耐酸泵用机械密封》，与JB/T7372一1994相比主要技术变化如下：
修改了规范性引用文件，所列标准均现行有效；一修改了标记示例；删除了验收规则的规定。
本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准负责起草单位：天华化工机械及自动化研究设计院、合肥通用机械研究院、上海民联密封件
有限公司。
本标准主要起草人：刘世平、吴兆山、王蓉、周剑平、李鹏。 本标准所代替标准的历次版本发布情况为：
JB/T7372—1994。
II JB/T7372—2011
耐酸泵用机械密封
1范围
本标准规定了耐酸泵用机械密封的基本型式、主要尺寸、工作参数及材料代号、型号表示方法、技术要求、试验与检验方法、安装与使用要求、标志、包装与贮存等内容。
本标准适用于耐酸泵用机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T 6556 机械密封的型式、主要尺寸、材料和识别标志 GB/T 10444 机械密封产品型号编制方法 GB/T 14211 机械密封试验方法 JB/T 7757.1 机械密封用圆柱螺旋弹簧 JB/T 7757.2 机械密封用O形橡胶圈 JB/T 8724 机械密封用反应烧结氮化硅密封环 JB/T 8872 机械密封用碳石墨密封环技术条件 JB/T8873 机械密封用填充聚四氟乙烯和聚四氟乙烯毛坏技术条件 JB/T10874 机械密封用氧化铝陶瓷密封环技术条件
3基本型式、主要尺寸、工作参数及材料代号
3.1基本型式与主要尺寸
常用耐酸泵用机械密封主要有以下几种型式： a）151型：外装、外流、单端面、单弹簧、聚四氟乙烯波纹管型，结构型式见图1，主要尺寸见
表1。 b）152型：外装、外流、单端面、多弹簧、聚四氟乙烯波纹管型，结构型式见图2，主要尺寸见表
2。152a型结构型式见图3，主要尺寸见表2。 c）153型：内装、内流、单端面、多弹簧、聚四氟乙烯波纹管型，结构型式见图4，主要尺寸见表
3。153a型结构型式见图5，主要尺寸见表4。 d）154型：内装、内流、单端面、单弹簧、非平衡型，结构型式见图6，主要尺寸见表5。154a
型结构型式见图7，主要尺寸见表6。
3.2工作参数
工作参数见表7。 3.3材料代号
耐酸泵用机械密封的材料及代号应符合GB/T6556的规定，材料的种类见表8。
1 JB/T7372—2011
8、9
静止环：2——静止环垫；3— 波纹管密封环； 4——弹簧前座；5——弹簧；6——弹簧后座；
7 —夹紧环：8—螺钉：9—垫圈。
图1151型机械密封
表1151型机械密封主要尺寸
单位为毫米
规格
35 35 70 58 34 66 77
45 45 80 68 37 69 83
30 30 65 53 31 63 74
40 40 75 63 36 68 79
55 55 93 78 46 78 92
60 60 98 83 47 79 93
50 50 88 73 44 76 90
d D Di 1
公称尺寸
L L
2 JB/T7372—2011
静止环密封垫：2 静止环：3 波纹管密封环：4 弹簧座；5——弹簧；一内六角圆柱头螺钉；7 分半夹紧环：8- 紧定螺钉：9 一固定环。
-
图2152型机械密封
静止环：2- 静止环密封垫；3- 一防转销：波纹管密封环：5——弹簧座；6——弹簧；7——弹簧垫； 8——L套；9——内六角圆柱头螺钉；10——分半夹紧环。
4-
图3152a型机械密封 JB/T7372—2011
表2 ：152、152a型机械密封主要尺寸
单位为毫米
规格
30 30 75 53
35 35 80 58 59
40 40 85 63
45 45 90 68
50 50 95 73
55 55 100 78
65 65 110 88
70 70 115 93
60 60 105 83
d D Di L
公称尺寸
62
10
L
C
1——辅助密封圈：2 旋转环：3一 一填充聚四氟乙烯波纹管静止环：
辅助密封圈：5- 推套：6一 弹簧。
图4153型机械密封表3153型机械密封主要尺寸
单位为毫米
公称尺寸
规格
L 88 91 91 91 91
d 35 40 45 50 55
D 60 65 70 75 80
do 25 30 35 40 45
di 70 75 80 85 90
Li 48 51 51 51 51
153-35 153-40 153-45 153-50 153-55
4 JB/T7372—2011
1——辅助密封圈；2——旋转环； 3——填充聚四氟乙烯波纹管静止环；辅助密封圈：5- 推套：6- 一弹簧。
图5153a型机械密封
表4153a型机械密封主要尺寸
单位为毫米
公称尺寸
规格
di 25 30 35 35 40 45 55
d2 61 70 75 80 85 95 105
D 51 60 65 70 75 85 95
d
L
Li
L3 10 10 11 11 12 12 12
do
L 14.0 14.5 15.0 18.0 17.0 21.0 25.0
20 25 30
35 40 45 50 55 60 70
85 86 94 97 104 108 112
153a-35 153a-40 153a-45 153a-50 30 153a-55 35 153a-60 40 153a-70 50
44.5 44.0 48.5 48.5 55.0 55.0 55.0
