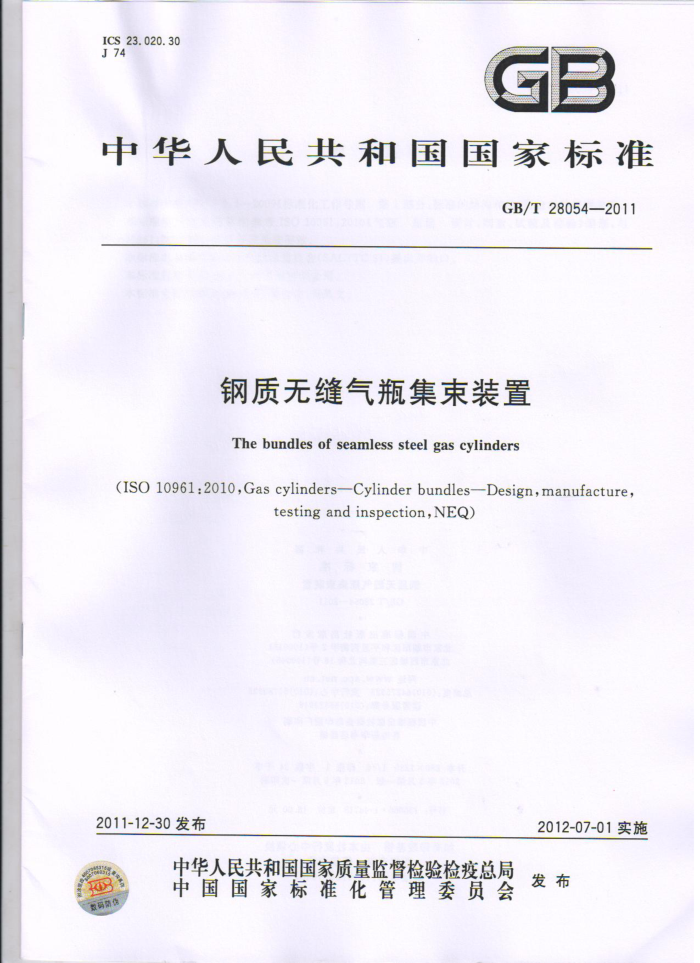

ICS23.020.30 J74
GB
中华人民共和国国家标准
GB/T28054—2011
钢质无缝气瓶集束装置 The bundles of seamless steel gas cylinders
(ISO 10961:2010,Gas cylinders-Cylinder bundles—Design,manufacture,
testingandinspection,NEQ)
2011-12-30发布
2012-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
o 数码防伪 中华人民共和国
国家标准钢质无缝气瓶集束装置
GB/T28054—2011
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010）64275323发行中心：（010）51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
开本880×12301/16印张1字数24千字 2012年5月第一版 2012年5月第一次印刷
*
书号：155066·1-44718定价18.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T28054—2011
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准使用重新起草法参考ISO10961：2010《气瓶瓶组设计、制造、试验及检验》编制，与
ISO10961：2010的一致性程度为非等效。
本标准由全国气瓶标准化技术委员会（SAC/TC31）提出并归口。 本标准起草单位：北京天海工业有限公司。 本标准主要起草人：解越美、胡生才、石凤文。 GB/T28054—2011
钢质无缝气瓶集束装置
1范围
本标准规定了钢质无缝气瓶集束装置（以下简称集束装置）的型式和型号、技术要求、试验方法及要求、检验规则、标志要求、涂敷要求、储运和安全使用规定等。
本标准适用于充装压缩气体和高压液化气体的集束装置。集束装置内的气瓶应符合GB5099的规定，且具有相同的公称工作压力、直径和容积，公称工作压力范围为8MPa～30MPa，单只气瓶的公称水容积应不大于150L，集束装置气瓶的总水容积小于或等于3000L。集束装置的使用环境温度为一40℃～60℃。用于充装氧气的集束装置，其公称工作压力应不大于20MPa。
本标准不适用于充装毒性程度为有毒或剧毒气体的集束装置，也不适用于充装消防用气体以及固定在车上使用的集束装置。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1-2011压力容器第1部分：通用要求 GB/T1527铜及铜合金拉制管 GB5099钢质无缝气瓶 GB/T5130高压锅炉用无缝钢管 GB6479高压化肥设备用无缝钢管 GB13004 钢质无缝气瓶定期检验与评定 GB/T13005气瓶术语 GB/T14976流体输送用不锈钢无缝钢管 GB15383气瓶阀出气口连接型式和尺寸 GB/T19866焊接工艺规程及评定的一般原则（ISO15607：2003，IDT） GB50028一2006城镇燃气设计规范 GB50235工业金属管道工程施工及验收规范 CB/T3832铜管钎焊技术要求 JB/T4730.5承压设备无损检测 第5部分：渗透探伤
3术语和定义、符号
3.1术语和定义
GB/T13005确立的以及下列术语和定义适用于本文件。 3.1.1
集束装置cylinderbundle 由金属结构框架组合两个或两个以上的气瓶，通过汇流排连接气瓶构成的集中供气装置。 GB/T28054—2011
3.1.2
气瓶连接件cylinderfitting 当气瓶不适用瓶阀连接时，用没有关闭气体功能的部件作为连接气瓶与汇流排的连接件。
3.1.3
汇流排 manifold 由主管道、支管、阀门与管件相连，但不包括气瓶上的阀门或气瓶连接件而组成的管路系统
3.1.4
管件pipefitting 用于管路连接的弯通、三通、四通和异径管件（变径接头）等，根据联接方法可分为承插式管件、螺纹
管件、法兰管件和焊接管件四类。 3.1.5
公称工作压力 nominalworkingpressure 对于盛装压缩气体的集束装置,在基准温度时(一般为 20 ℃)所盛装气体的限定充装压力;对于盛
装高压液化气体的集束装置，温度为60℃时气体压力的上限值。 3.1.6
集束装置总质量 gross weight 集束装置净重与介质的最大允许充装质量之和
3.2符号
下列符号 适用于本文件 c 金 属管的厚度附加量，mm Ci 管 材的负偏差，mm C2 腐蚀裕量， mm; C3 金属管螺纹或槽的深度，mm D: 金属管的内径 D. 金属管的外径
mm;
d. 气瓶瓶阀的通径，mm；
气瓶数量；
n P 汇流排管道水压试验压力，MP S 金属管的设计壁厚，mm S. 金属管的名义壁厚，mm； So 金属管的计算壁厚，mm； T 钢质无缝气瓶集束装置的净重（不包括气体的充装重量），kg；
Y 温度影响系数；
焊接接头系数； [o] 设计温度下材料的许用应力，MPa。
d
型式和型号
4
4.1 集束装置的结构型式
a）卧式集束装置（一般符合图1所示的型式）； b）立式集束装置（一般符合图2所示的型式）。 2 GB/T28054—2011
图1卧式集束装置
图2立式集束装置 GB/T28054—2011
b
图2（续
4.2集束装置型号的表示方法如下
A
福
#只 气瓶公称水容积（公称工作压力MPa 气瓶数量（只）气瓶型式（A、T或S) 气瓶外径（mm）集束装置代号
4.2.1集束装置代号用汉语拼音字 T和S分别表示凹底、凸底和两端收口型气瓶。 4.2.2集束装置型号应用举例如下：
示卧式集束装置，用字母JL表示立式集束装置。字母A
JW279 S-18-20/80
气瓶公称水容积（80L) 公称工作压力（20MPa）气瓶数量（18只）两端收口气瓶气瓶外径（g279mm）卧式集束装置
A-12-15/58
26
气瓶公称水容积（80L）公称工作压力（15MPa）气瓶数量（12只）凹底气瓶气瓶外径（g267mm）立式集束装置
