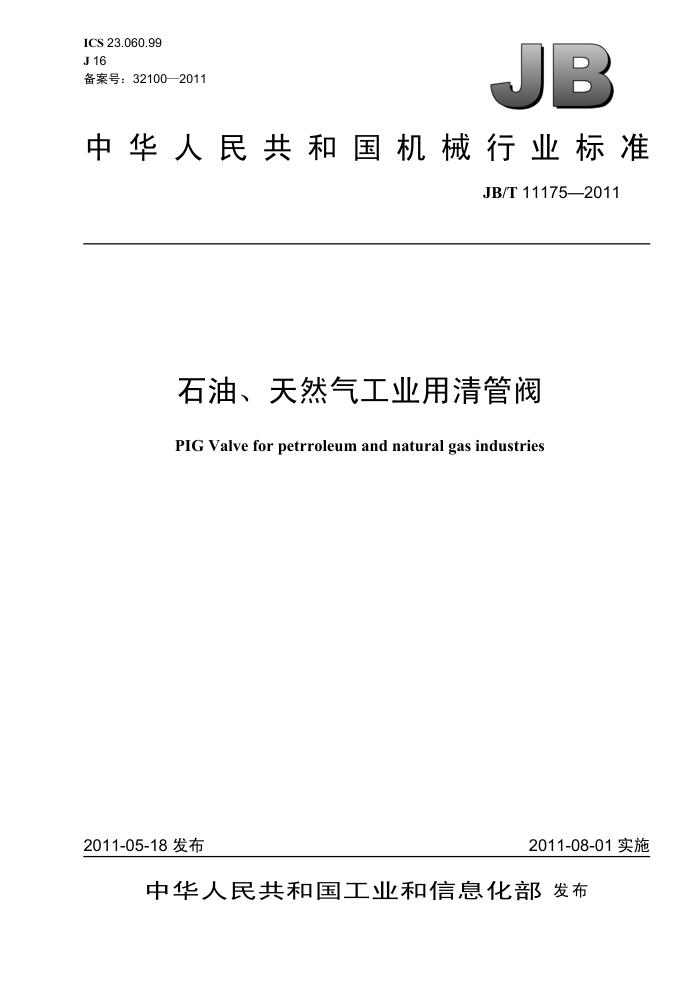

ICS23.060.99 J16 备案号：32100—2011
JB
中华人民共和国机械行业标准
JB/T 11175—2011
石油、天然气工业用清管阀
PIG Valve for petrroleum and natural gas industries
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11175—2011
目 次
前言范围..
I11
1
规范性引用文件. 术语和定义.
2 3.
4分类、结构形式和参数 4..．分类. 4.2 结构形式. 4.3参数. 5技术要求. 5.1 压力-温度额定值. 5.2 结构长度及偏差 5.3 清管阀性能. 5.4 防静电结构.. 5.5 耐火结构... 5.6 注脂机构. 5.7 阀体... 5.8 球体 5.9 阀座. 5.10 阀杆. 5.11 侧体... 5.12 快开门装置... 5.13 壳体的连接.. 5.14 手柄和驱动装置 5.15 压力平衡装置. 5.16 清管阀启闭操作. 5.17 无损检测 6材料. 6.1 清管阀的壳体， 6.2 球体和阀座， 6.3 阀杆.. 6.4 壳体的连接螺柱 6.5 密封材料和非金属材料 6.6 其他零件， 7 试验方法. 7.1 压力试验 7.2 防静电试验， 7.3 耐火试验， 7.4 壁厚测量，
..... 6 JB/T11175—2011
7.5 材料成分分析， 7.6 阀体材质力学性能 7.7 启闭操作试验 7.8 无损检测.. 8 检验规则. 8.1 检验实施.. 8.2 测量设备和试验设备 8.3 检验分类..
8
f
8.4 出厂检验... 8.5 型式检验. 9 标志， 9.1 标志的内容. 9.2 阀体上的标记. 9.3 标牌上的标志.. 9.4 其他标记.. 10 供货与包装附录A（资料性附录）清管阀的操作要求 A.1 概述.. A.2 操作要求.. A.3 运行、使用和维护参考文献图 1 I型清管阀的球体示意图图2 II型清管阀的球体示意图图3 侧装式清管阀的典型结构... 图4顶装式清管阀的典型结构形式表1 检验项目和技术要求表2 最少基数和抽样数
10 10
11
12
I JB/T11175—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任，本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准负责起草单位：合肥通用机械研究院、西安泵阀总厂有限公司、开维喜阀门集团有限公司、
伯特利阀门集团有限公司、自贡新地佩尔阀门有限公司。
本标准主要起草人：黄明亚、梅林、杨文军、胡军、李国华、秦永亚、安志旭。 本标准为首次发布。
III JB/T11175—2011
石油、天然气工业用清管阀
1范围
本标准规定了石油、天然气工业用的法兰连接钢制清管阀的术语和定义、分类、结构形式和参数、 技术要求、材料、试验方法、检验规则、标志、供货与包装。
本标准适用于公称压力为PN16PN260，公称尺寸为DN50DN700，以天然气、油品等为工作介质，用于输送管线的扫管工艺，作接收、发射清管器用的清管阀。 2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150 ）钢制压力容器 GB/T 228 金属材料室温拉伸试验方法 GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN（公称压力）的定义和选用 GB/T9113（所有部分） 整体钢制管法兰 GB/T12220 通用阀门 标志 GB/T12221 金属阀门 结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T 12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T 12230 通用阀门 不锈钢铸件技术条件 GB/T 12237 石油、石化及相关工业用的钢制球阀 GB/T 19672 管线阀门技术条件 JB/T 5300 工业用阀门材料选用导则 JB/T 6439 阀门受压件磁粉探伤检验 JB/T 6440 阀门受压铸钢件射线照相检验 JB/T 6902 阀门液体渗透检测 JB/T 6903 阀门锻钢件超声波检测 JB/T 7928 通用阀门供货要求 SY/T0556 快速开关盲板 SY/T0599 天然气地面设施抗硫化物应力开裂和抗应力腐蚀开裂的金属材料要求
3术语和定义
下列术语和定义适用于本标准。
3.1
防静电结构 anti-static design 保证阀体、球体和上下轴之间能导电的结构。
1 JB/T11175—2011
3.2
耐火结构firetypedesign 种在软密封被烧坏时仍能保持一定要求的密封性能的结构。
3.3
双截断和泄放功能（DBB） double-block-and-bleed valve 具有两个密封副的阀门，在关闭位置时，两个密封副可同时保持密封状态，中腔内（两个密封副之
间）的阀体有一个泄放介质压力的接口。 3.4
快开门装置 quick openinggateway device 个连接在阀体上，能够实现清管器快速填装或收取的装置。
3.5
旁通内压平衡装置bypassdevicewithinsidepressureequation 连接在阀体腔体与管道间，能够实现清管阀中腔压力与管道压力一致的装置，简称压力平衡装
置。 3.6
管道清洁器，清管器pipelineinspectiongauge 由气体、水或管道输送介质推动的，用以清理管道的专用器具，缩写为PIG，
4分类、结构形式和参数 4.1分类 4.1.1清管阀按介质流动特征分为介质断流（I型）和介质不断流（Ⅱ型）两种基本功能类型。I型、 ⅡI型清管阀主要通过球体的不同实现不同介质流动特征，球体示意图如图1、图2所示。
球体清管器
介质流之
I型
图1型清管阀的球体示意图
4.1.2I型清管阀：当球体处于装入或取出清管器的位置时介质断流，并且球体通道直径与管道内径和使用的清管器相匹配，保证清管器进入本阀。 4.1.3II型清管阀：该型清管阀在I型清管阀的基础上附加球体旁通通道而成，当球体处于装入或取出清管器的位置时，因设有球体旁通通道，整个操作过程中介质不会断流。球体旁通通道截面积一般为两端通道流通面积的15%～30%。
2
