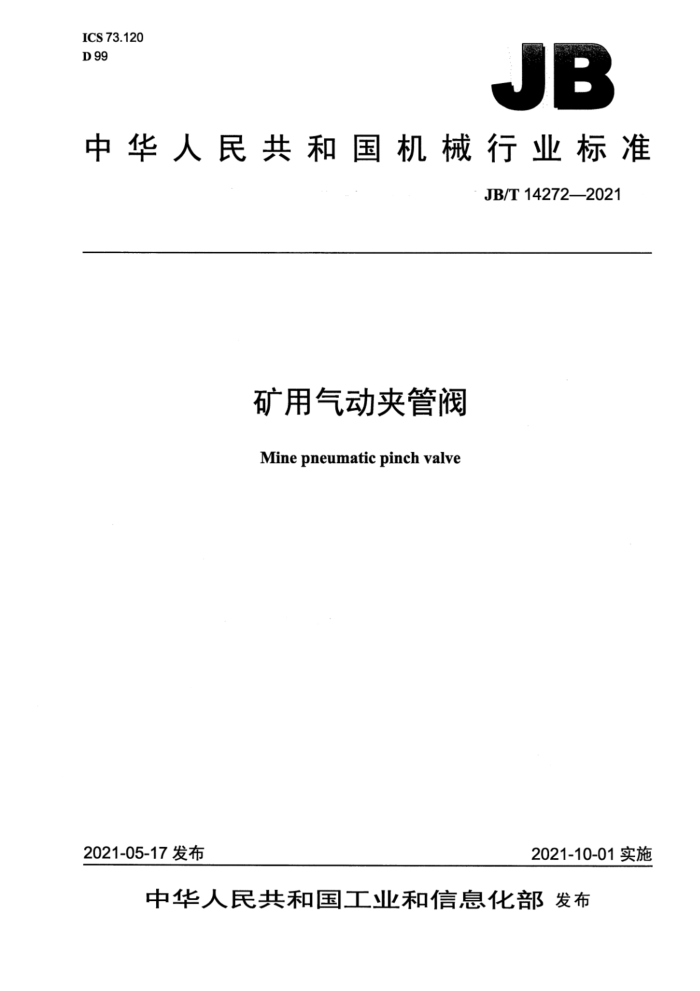

ICS73.120 D 99
JB
中华人民共和国机械行业标准
JB/T 14272—2021
矿用气动夹管阀 Minepneumaticpinchvalve
2021-05-17发布
2021-10-01实施
中华人民共和国工业和信息化部发布 中 华 人民共和国
机械行业标准矿用气动夹管阀 JB/T14272—2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mmX×297mm?0.5印张·15千字 2021年10月第1版第1次印刷
定价：12.00元
*
书号：15111·16173 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T14272—2021
目 次
前言 1范围， 2规范性引用文件. 3型式与基本参数， 3.1型式. 3.2型号... 3.3基本参数 4技术要求.. 4.1环境适应性 4.2 一般要求.. 4.3性能要求... 5试验方法.. 5.1 阀体强度 5.2 阀芯拉伸强度与阀芯拉断伸长率， 5.3 阀芯硬度 5.4 阀芯耐腐蚀性.
5.5 密封性 6检验规则. 6.1 检验类别. 6.2 出厂检验.. 6.3 型式检验 7标志、包装、运输和贮存 7.1标志 7.2 包装.. 7.3 运输与贮存 JB/T14272—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：铜陵求精机械有限公司、洛阳矿山机械工程设计研究院有限责任公司。 本标准主要起草人：万林应、许亚新、陶文嘉、王二虎、刘涛、陈洋洋、陈经伦。 本标准为首次发布。
II JB/T14272—2021
矿用气动夹管阀
1范围
本标准规定了矿用气动夹管阀的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于对矿浆输送进行控制的矿用气动夹管阀（以下简称夹管阀）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T4892 硬质直方体运输包装尺寸系列 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 25706 矿山机械产品型号编制方法 GB/T37400.12一2019重型机械通用技术条件第12部分：涂装 JB/T81板式平焊钢制管法兰
3型式与基本参数 3.1型式
夹管阀由阀体和管形阀芯组成，阀芯采用夹布橡胶材料，以压缩空气为动力。 3.2型号
夹管阀型号表示方法应符合GB/T25706的规定，其表示方法如下： F G - 口口
改进序号主参数（公称通径），单位为毫米（mm）型式代号：气动组代号：管形阀芯类代号：阀门
示例：公称通径为DN100的矿用气动夹管阀，标记为：
FGQ-100矿用气动夹管阀
1 JB/T14272—2021
3.3基本参数
夹管阀的基本参数应符合表1的规定。
表1
公称通径长度 mm
DN50 192
DN80 230
DN100 282
DN125 348
DN150 422
DN65 192
4技术要求
4.1 环境适应性
夹管阀在下列条件下应能正常工作： a）矿浆温度为0℃~85℃； b）矿浆压力≤:0.35MPa； c）矿浆黏度≤:10Pa·s d）矿浆所含固体颗粒浓度（质量分数）≤75%： e）使用现场的压缩空气压力为0.65MPa～0.85MPa。
4.2 一般要求 4.2.1 标准件和外购件应经检验合格方能使用。 4.2.2 夹管阀外观应光滑。 4.2.3 夹管阀阀体内表面应光滑，不应有毛刺。 4.2.4 夹管阀连接端面的法兰尺寸及公差应符合JB/T81的规定。 4.2.5 夹管阀的表面应喷涂颜色醒目的漆，表面涂漆应符合GB/T37400.12一2019中5.7的规定。 4.3 性能要求 4.3.1阀体强度
在压缩空气压力最高值的1.25倍时，夹管阀阀体应无裂纹、渗漏。 4.3.2 2阀芯拉伸强度
阀芯拉伸强度不应小于18MPa。 4.3.3 3阀芯拉断伸长率
阀芯拉断伸长率不应小于500%。 4.3.4阀芯硬度
阀芯硬度应在52ShoreA62ShoreA范围内。 4.3.5阀芯耐腐蚀性
阀芯在质量分数为10%氢氟酸、10%硫酸、10%氢氧化钠、10%碳酸钠的腐蚀性液体中浸泡21d后，其硬度变化（绝对值）应符合表2的规定。
2 JB/T14272—2021
表2
10%碳酸钠 ≤10
腐蚀性液体（质量分数）
10%氢氟酸 ≤14
10%硫酸 ≤13
10%氢氧化钠
硬度变化值HA
≤9
4.3.6 密封性
在压缩空气压力满足4.1e）的条件时，夹管阀应能正常关闭，无渗漏。
5试验方法
5.1阀体强度
试验介质采用压缩空气或水，试验压力为1.1MPa，保压时间为5min。 5.2阀芯拉伸强度与阀芯拉断伸长率
样品长度应不小于300mm，按GB/T528的规定进行试验。 5.3阀芯硬度
按GB/T531.1的规定进行试验。 5.4阀芯耐腐蚀性
按GB/T1690规定的方法进行浸泡试验，按GB/T531.1的规定测量浸泡前、后的硬度，按本标准公式（1）计算硬度变化值，结果应符合本标准表2的规定。
H=|H-H,I
......... (1)
式中： H—邵尔A硬度变化值； H—浸泡前邵尔A硬度; H——浸泡后邵尔A硬度。
5.5密封性
通过夹管阀的矿浆压力为0.35MPa，压缩空气压力为0.65MPa～0.85MPa，进行3次试验，每次关闭后应观察30min以上。出厂检验时，可用水代替矿浆进行试验。
6检验规则
6.1检验类别
检验分为出厂检验和型式检验。 6.2出厂检验
夹管阀应经制造厂质检部门逐台检验合格后方能出厂，出厂检验项目为3.3、4.2.2～4.2.5、4.3.6。 6.3 型式检验 6.3.1有下列情况之一时，应进行型式检验：
a）新产品试制或老产品转厂生产；
3 JB/T14272—2021
b）产品正式生产后，结构、材料或工艺有较大改变，可能影响产品性能； c）停产一年以上，恢复生产； d）出厂检验结果与上次型式检验有较大差异； e）国家质量监督检验机构提出进行型式检验的要求。
6.3.2型式检验项目包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取1台进行。如果检验不合格应加倍抽检，如果复检仍不合格则判定型式检验不合格。
7标志、包装、运输和贮存
7.1标志
应在夹管阀的明显位置固定标牌，标牌型式与尺寸应符合GB/T13306的规定，其内容应包括： a）产品名称及型号； b）主要参数： c）出厂编号： d）生产日期： e）制造厂名称、地址； f）执行标准编号。
7.2包装 7.2.1夹管阀的包装及随机文件应符合GB/T13384的规定。内包装应采用透明塑料薄膜，外包装箱宜采用木箱。 7.2.2外包装箱的尺寸应符合GB/T4892的规定。 7.2.3外包装箱上的标志应符合GB/T191的规定。 7.3运输与贮存 7.3.1夹管阀在运输中应防止雨淋、受潮。 7.3.2夹管阀应贮存在干燥、通风良好的仓库内，不得与酸、碱等腐蚀性的物品共同贮存。
