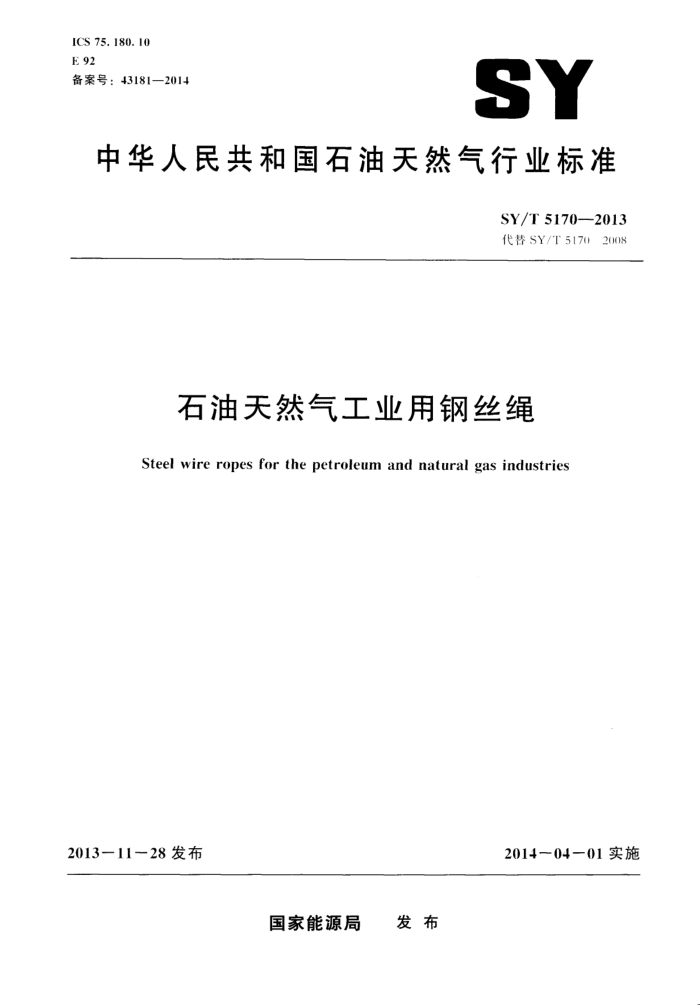

ICS 75. 180. 10 E 92 备案号：43181—2014
SY
中华人民共和国石油天然气行业标准
SY/T 5170--2013 代替SY/T 5170　2008
石油天然气工业用钢丝绳
Steel wire ropes for the petroleum and natural gas industries
2013-11-28 发布
2014－04一01 实施
国家能源局 发布 SY/T 5170-—2013
目 次
前范围规范性引用文件
IT
2
术语和定义要求 4.1材料 . 2 钢丝绳制造 4. 3 直径 . 4 捻距 4. 5 破断拉力 .6 长度 5验证要求和试验方法 5. 1 T.艺验证 5. 2 股捻钢丝绳和单捻钢丝绳 5. 3 录井钢丝试验
3
4
...
井下作业钢绞线试验
5.1
电-
5.5试验设施的验证 6有用信息 6.1 质量证明书 6.2包装和标记附录A（规范性附录）圆形钢丝的尺寸和机械性能（捻制前）附录B（规范性附录）2级、3级、4级和5级钢丝的试验方法附录（（规范性附录） 直径小于或等于60mm常用结构、尺寸及强度等级钢
1 ()
18
20) 37 38
丝绳破断拉力值表·
附录D（规范性附录）井下作业钢绞线的物理尺寸和机械性能· 附录E（资料性附录） 粗直径钢丝绳·· 附录F（规范性附录） 与附录C中177(0)，1960)，216()强度级别相一致的钢丝绳
最小破断拉力的计算
40)
附录G（规范性附录） 连续生产钢丝绳的型式试验取样和验收准则附录H（规范性附录） 破断拉力的测定（方法1) 附录I（资料性附录）拆股试验（采购商有要求时）附录」（资料性附录）光面和镀后拉拔录井钢丝的要求附录K（资料性附录） 询价和订货信息
41
43
47 48 SY/T 5170—2013
前創言
本标准按照（B/T1.12009）《标准化T作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T51702008《石油天然气I业用钢丝绳》．』SYT5170·2008相比．主要技术变化如下：
…增加标准包含产品名称（见第1章）；增加T艺验证要求（见5.1）；
增加附录K的提示语（见（.1.1）：增加短吨向下牛转换系数（见附录（中注2）： -增加用短吨表示的钢丝绳最小破断拉力值（见表（.1、表（.2、表（.7至表（.16）。 本标准使用重新起草法修改采用APISpec9A：2011《钢丝绳规范》（英文版：第26版）本标准与APISpec9A：2011《钢丝绳规范》的技术性差异及其原因如下：
关丁规范性引用文件。本标准做了具有技术性差异的调整．以适应我国的技术条件．调整的情况集中反映在第2章“规范性引用文件”中．具体调整如下： ·用修改采用国际标准的（B T 228.1代替『IS(）6892－１（见 5.2.4.2．5.2..3. 1.3.3): ·用等效采用国际标准的（BT239.１代替丁IS（）780）（见.3.2。.3..3）； ·用修改采用国际标准的（iBT183）代替IS（）14(0）（见B.4．I.3..1．1.3.6.2）： ·用等同采用国际标准的（BT2976）代替了IS(）7802（见B.）； ·用等同采用国际标准的（B.T8706代替了IS（）17893（见第3章．4.2.8）： ·用等同采用国际标准的（iB T16825.1代替了IS（）750）－（见H.1）： ·用等同采用国际标准的（T19001代替了IS（）9001（见.5.3.1、表）； ·用YBT533代替了困际标准IS（）2232（见.1.1．1.3.2）。 标准中涉及IS（）2232用的.1．.1与1.3.2为检测方法的用，YB"5343相周检验项H 的检测方法与IS(）2232相同
：
本标准还做下列编辑性修改：
“本国际标准”-词改为“本标准”； …Zn95 A15”-词改为^Zn- 5A1"; 表A.5、表).1与表J.1→破断拉力的单位符号1h”改为lb”；修改表A.5中破断拉力值错误部分（钢丝直径为（.33mm．1.91mm和5.21mm）；修改表E.1中近似质量错误部分（钢丝绳公称直径102mm～127mm）。 修改附录1中扭转试验方法引用义件（见1.3.4.3）；删除APISpec9A：2011的特别说明和前：删除APISpecA：2011的附录I~许可证持有者使用API会标” 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准出全国石油钻采设备和丁具标准化技术委员会提出并归本标准起草单位：减阳宝石钢管钢绳有限公司、宝鸡石油机械有限责任公司、中国有油集团行油
管「程技术研究院。
本标准主要起草人：支宇堃、郭合理、张璇、李厚岭、冯娜
i1 SY/T 5170--2013
本标准代替 SY/T 5170·2008。 SY／T 5170一2008的历次版本发布情况为： —SY 5028.---1991;
-SY 5170)- -1992， SY/Ｔ 5170 1998。
11I
SY/T 5170--2013
4.1.3润滑脂
润滑脂的要求应符合IS（）4346的规定。 4.2钢丝绳制造 4.2.1　概述
股捻钢丝绳中，同层中的股应为同一捻向，绳中同层、同结构以及同尺寸的股的捻距应一致。 除压实钢丝绳外，在无负荷情况下，设计或选用钢丝绳芯时，钢丝绳外层股间应有一定的间隙。 钢丝绳绳头应固定，防止散开。
4.2.2钢丝接头
钢丝应是连续的，除录井钢丝外，直径大于).40mm的钢丝，若接头时，应采用铜焊或电焊。 股捻钢丝绳中接头时，同一根股中钢丝接头的间距应大于钢丝绳直径（D）的18倍。 单股钢丝绳，任一层中钢丝的接头间距应大于其所在层直径的36倍。 直径小于或等于0).40mm的钢丝可采用拧接或插接方式接头。
4.2.3预变形和后变形
除非客户另有规定，股捻钢丝绳应进行预变形或者后变形，或者两种变形都进行。 注：有此平行捻或抗旋转钢丝绳不需要预变形。
4.2.4结构
钢丝绳的结构可以采用附录C中的结构，也可由制造商规定压实股钢丝绳、压实钢丝绳、粗直径（直径大于60).（)mm）股捻钢丝绳以及单捻（单股绳和密封
钢丝绳）钢丝绳的结构由制造商规定。
在买方只规定钢丝绳的类别后，制造商也应对钢丝绳的结构作出规定。 井下作业钢绞线的结构可以是1×16M或1×19M，或由制造商规定。
4.2.5钢丝绳级别
常用类别和规格的股捻钢丝绳强度级别在附录C中给出。 介于规定级别之间的钢丝绳强度级别可以由买方和制造商或供应商协议规定注：不是所有的钢丝绳（如粗直径股捻钢丝绳和单捻钢丝绳）必须有名义级别。
4.2.6制绳钢丝
制绳钢丝分为非涂镀（光面）钢丝、B类镀锌钢丝及A类镀锌钢丝。 对于光面钢丝绳，仅限于内层丝、中心丝、填充丝及芯绳的光面钢丝允许用镀锌钢丝替代。 对于镀锌钢丝绳，包括所有的钢芯，其制绳钢丝应是镀锌的。 本标准所规定的镀锌钢丝包括涂镀Zn5%Al合金的钢丝
4.2.7钢丝绳的捻向和捻法
股捻钢丝绳的捻向和捻法如下： a）右交互捻（sZ）i’。
1）指的是以前标记为 RH）及RRI的右交亚捻
3
