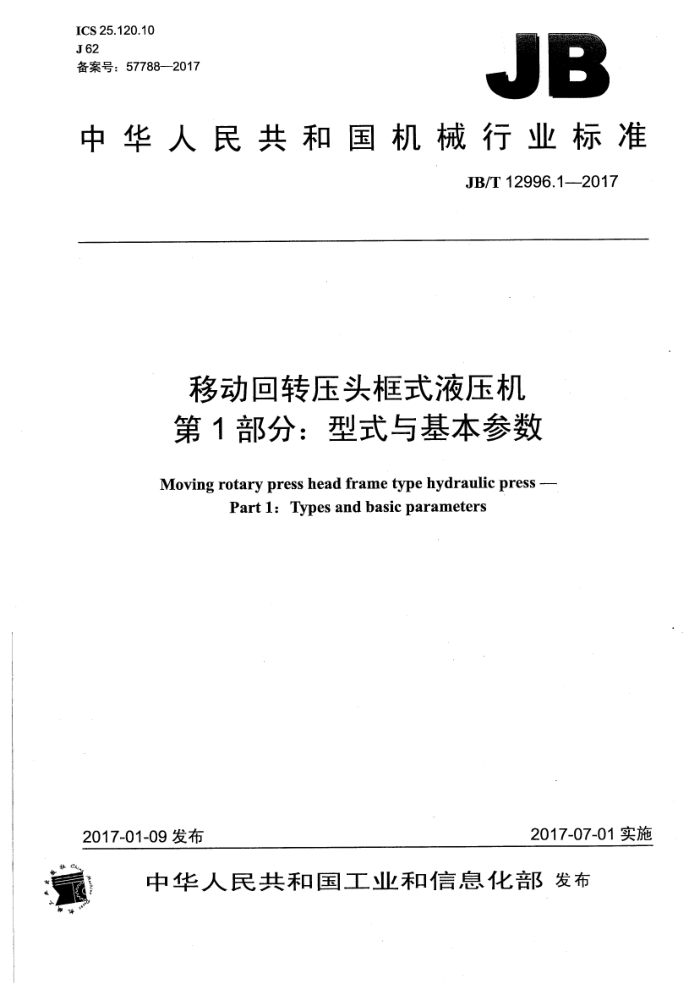

ICS25.120.10 J62 备案号：57788--2017
JB
中华人民共和国机械行业标准
JB/T12996.1—2017
移动回转压头框式液压机第1部分：型式与基本参数
Moving rotary press head frame type hydraulic press -
Part 1: Types and basic parameters
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T12996.1—2017
目 次
前言. 1范围， 2术语和定义 3型式. 4基本参数. 型号
.II
5 JB/T12996.1—2017
前言
JB/T12996《移动回转压头框式液压机》分为三个部分
-第1部分：型式与基本参数；第2部分：技术条件；第3部分：精度。
本部分为JB/T12996的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：天津市天锻压力机有限公司、合肥合锻机床股份有限公司、济南铸造锻压机械研
究所有限公司、河北东风锻压机械有限公司。
本部分主要起草人：李森、宋秀燕、王玉山、马立强、李贵闪、隋岩、侠习梅、陈海周。 本部分为首次发布。
1 JB/T12996.1—2017
移动回转压头框式液压机第1部分：型式与基本参数
1范围
JB/T12996的本部分规定了6000kN～20000kN移动回转压头框式液压机的型式与基本参数本部分适用于组装后压头精度不可调整、压头与移动工作台可以移动，压头与回转工作台可以回转
的移动回转压头框式液压机（以下简称液压机）。
2术语和定义
下列术语和定义适用于本文件。
2.1
移动回转压头框式液压机 movingrotarypressheadframetypehydraulicpress 压头与移动工作台可以同时或单独左右移动，压头与回转工作台可以同时或单独360°回转的框式
液压机。
3型式
液压机的基本型式为组合框架式结构（见图1）。
图1
4基本参数
4.1 液压机的主参数为公称力。 4.2 液压机的基本参数应符合图1和表1的规定。 JB/T12996.1—-2017
表1
参数名称公称力 kN
参数值 12 500
6 000
10 000
15 000
20 000
液压系统最大工作压力
25
25
25
25
25
MPa
压头下平面至工作台上
平面最大距离H
1 600
1 800
1 800
1 800
2 000
mm
上横梁下平面至工作台上
平面最大距离L
3 200
2 500
3 000
3 000
3 400
mm 压头直径D,
$1100
1 100
$1 100
$1 200
1 500
mm 压头工作行程S
600
1 000
1 000
1 000
1 000
mm
压头和移动工作台允许
移动距离B
±1500
±1800
±1 800
±2 000
±2 000
mm
压头和回转工作台允许
回转范围 (°)
±360
±360
±360
±360
±360
工作台有效尺寸
5000×2500 6000×2700 6000X2700 6500X3000 6800X3100
(w,Xb,) mm
移动工作台有效尺寸
(w,Xb,) mm
1700×1000 2700X1200 2700×1200 2700×1500 2700X×1500
回转工作台直径D2
$800
$1 000
$1000
1 200
1 200
mm 压头空载下行速度
60~100
60~100
60~100
60~100
60~100
mm/s
压头工作下行速度
2.5~5
2.5~5
2.5~5
2.5~5
2.5~5
mm/s 压头回程速度
60~100
60~100
60~100
60~100
60~100
mm/s
压头和移动工作台
移动速度 mm/s
20
20
20
20
20
压头和回转工作台
回转速度 r/min
0.5
.0.5
0.5
0.5
0.5
2 JB/T12996.1—2017
5 型号
型号表示方法如下：
Y 34Y
局部修改的顺序代号：用a、b、c、表示重要基本参数或结构变化顺序代号：用A、B、C、表示主参数：公称力，单位为10千牛（10kN）移动回转压头框式液压机液压机专用代号
示例： Y34Y-1000A表示经过一次重大修改的10000kN移动回转压头框式液压机。 中华人民共和国
