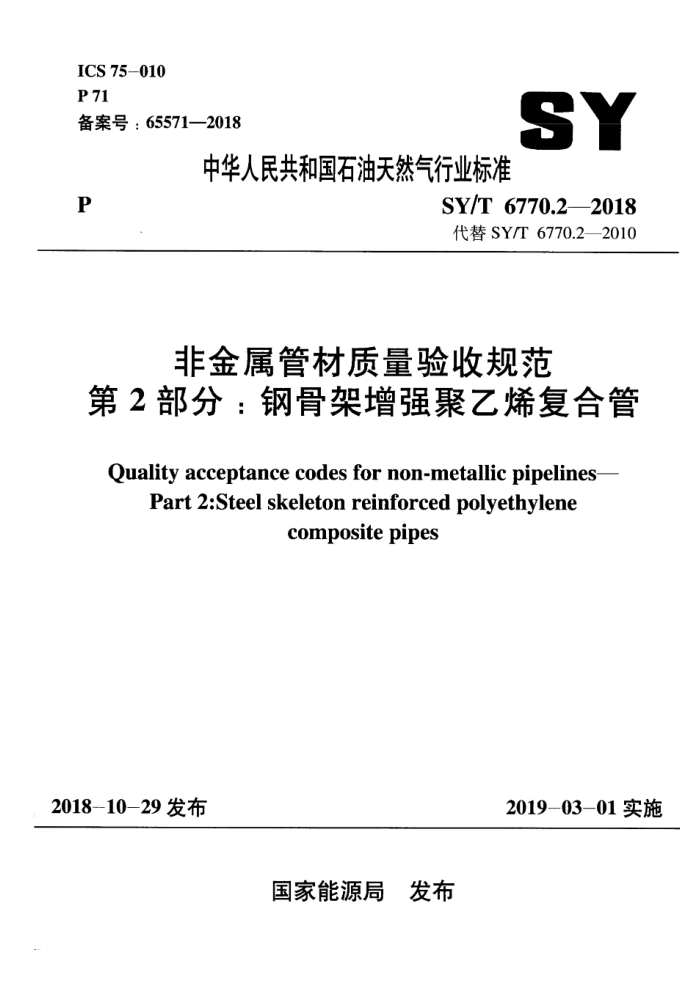

ICS 75-010 P 71 备案号：65571—2018
SY
中华人民共和国石油天然气行业标准
P
SY/T 6770.22018 代替SY/T6770.2—2010
非金属管材质量验收规范
第2部分：钢骨架增强聚乙烯复合管
Quality acceptance codes for non-metallic pipelines
Part 2:Steel skeleton reinforced polyethylene
composite pipes
2019-03-01实施
2018-10-29发布
国家能源局 发布 中华人民共和国石油天然气行业标准
非金属管材质量验收规范
第2部分：钢骨架增强聚乙烯复合管
Quality acceptance codes for non-metallic pipelines
Part 2:Steel skeleton reinforced polyethylene
composite pipes
SY/T 6770.2-2018
主编部门：中国石油天然气集团公司批准部门：国家能源局
石油工业出版社
2018北京 前言
根据《国家能源局综合司关于印发2017年能源领域行业标推制（修）订计划及英文版翻译出版计划的通知》（国能综通科技2017152号）的要求，本规范编制组经广泛调查研究，吸收了近年来钢骨架增强聚乙烯复合管在各油气田地面集输管道方面的科研成果和应用经验，并在广泛征求意见的基础上，修订本规范。
本规范为系列标准《非金属管材质量验收规范》SYT6770 的第2部分。
第1部分：高压玻璃纤维管线管一一第2部分：钢骨架增强聚乙烯复合管
-
第3部分：热塑性塑料内衬玻璃钢复合管：一一第4部分：钢骨架增强热塑性塑料复合连续管：一第5部分：纤维增强热塑性塑料复合连续管：
本规范共分5章和2个附录，主要内容包括：总则，术语、 技术要求、试验方法、检验规则。
本规范修订的主要技术内容是：
修订了本规范名称《钢骨架聚乙烯复合管》为《钢骨架增强聚之烯复合管》：增加了“钢板网骨架增强聚乙烯复合管”和“钢丝缠绕骨架增强聚乙烯复合管”两种管材的相关技术要求* 增加了“钢骨架增强聚乙烯复合管管件”的相关技术要求：修改了术语中的全部内容：修订了“理化性能”和“实验方法”，补充了钢骨架增
- 强聚艺烯复合管管材及管件的“耐化学介质性能”，各层用聚乙烯的*氧化诱导时间”和*灰分”理化性能要求及其试验方法：
一增加了“钢骨架增强聚乙烯复合管尺寸、壁厚及偏
差”“钢骨架增强聚乙烯复合管的管件结构和基本参数”2个附录。
本规范由国家能源局负责管理，由石油工程建设专业标准
化委员会负贵日常管理，由大庆油田工程有限公司负责具体技术内容解释。执行过程中如有意见或建议，请寄送大庆油由工程有限公司（地址：黑龙江省大庆市让胡路区西康路42号：邮编：163712)。
本规范主编单位：大庆油田工程有限公司本规范参编单位：华创天元实业发展有限公司
江苏电视管道股份有限公司大庆油田昆仑集团有限公司管业分公司
本规范主要起草人：张丽杨春明 张宝良白雪
林宝清牛铭昌 张伟李想李双林 庄清泉 王南王惰那忠庆
本规范主要审查人：戚东涛 王小林 于景龙商永滨
彭刚 郝以专 时效众下明哲赵福俊 张仁勇 目次
1 总则 2术语 3技术要求 3.1外观与尺寸 3.2 理化性能
1
...
X
4 .5
试验方法 4.1 状态调节和试验标准环境 4.2外观与尺寸 4.3 理化性能 5检验规则 5.1检验批 5.2抽样与检验附录A复合管及管端的尺寸附录B管件的结构和基本参数标准用词说明· 引用标准名录
4
7 7 7 10 10 10 11 17 30 31
A ^
- Contents
CGeneral provisions 2 Terms 3Techmical requirements 3.1Appearance ard dlimensions 3.2 Performance requirenents 4Testing methods 4.1State regulation and testins standard envirorument 4.2Appearance and dirnensions : 4.3Performanceexaminations 5Testing regulations S.1Inspection lot : 5.2Sampling and inspections Appendix A Specifications and sizes of composite
-
S
4
7 八
** 7 10 10 10
11
tubes and pipe ends ...
Appendix BThe structure and basic pararneters
17 30 31
of the pipe fittings
Explanation of wording in this code List of quoted standards 1 总 则
1.0.1为了规范石油工业用钢骨架增强聚乙烯复合管（以下简称复合管）的产品质量验收和技术要求，特制定本规范。 1.0.2本规范适用于采用现行行业标准《石油天然气工业用非金属复合管第1部分：钢骨架增强聚乙烯复合管》SY/T 6662.1、《工业用钢骨架聚乙烯塑料复合管件》HG/T3691、《工业用孔网钢骨架聚乙烯复合管件》HG/T3707生产和评定的钢骨架增强聚乙烯复合管管材和管件的产品质量控制。 1.0.3本规范适用于用户对油气田输送清水、含油污水及聚合物水溶液的复合管管材及管件验收时的质量检验，不适用于产品设计及产品出厂检验。 1.0.4复合管管材及管件质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。 2术语
2.0.1 钢骨架增强聚艺烯复合管 steel skeleton reinforced polyethylene composite pipes
管道内衬层和外护层为聚乙烯树脂中间层为钢丝焊接骨架钢板网骨架或钢丝缠绕骨架，经特定工艺复合成型的管材。 包括钢丝焊接骨架增强聚之艺烯复合管、钢板网骨架增强聚乙烯复合管和钢丝缠绕骨架增强聚之烯复合管三种 2.02钢丝焊接骨架增强聚乙烯复合管 steel wire welded skeleton rcinforeed polvethylene eomposite pipes
管道内衬层和外护层为聚乙烯树脂，中间层为连续缠绕焊接成型的网状钢筋骨架，经连续挤出复合成型的管材，
steel mesh skeleton
2.03钢板网骨架增强聚乙烯复合管 reinforced polvethylene compasite pipes
管道内衬层和外护层为聚乙烯树脂：中间层为冲孔孔网焊接城管状骨架，经连续挤出复合成现的管材，也称作孔网钢骨架增强聚之烯复合管 204钢丝缠绕骨架增强聚乙烯复合管stelwire到indiny skeleton reinforced olvethylene composite pipes
管道内衬层和外护层为聚乙烯树脂：中阔层为包覆处理后的高强度钢丝左右螺凝避绕成型的网状骨架，采用专用热熔胶将增强层与介质输送层。外护层粘接在一起的复合管材。 2.0.5 管件pipe fitting
管道系统中起连接、控制、变向、分流、密封等作用的管道零部件的统称 2.0.石钢骨架增强聚乙烯复合管件 steel skeleton reinforced polyethylene composite pipe fitting ICS 75-010 P 71 备案号：65571—2018
