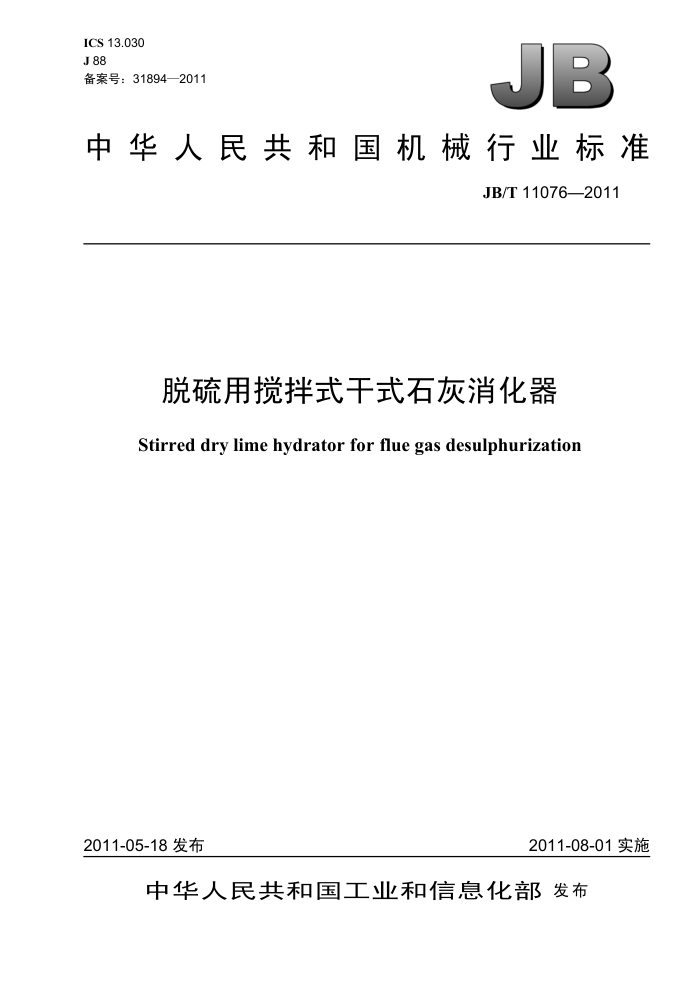

ICS 13.030 J88 备案号：31894—2011
B
中华人民共和国机械行业标准
JB/T 11076—2011
脱硫用搅拌式干式石灰消化器
Stirred dry lime hydrator for flue gas desulphurization
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 11076—2011
目 次
前言， 1 范围….
.. III
规范性引用文件. 3 术语和定义. 4 分类与标记.
2
产品型式. 4.2 结构型式.. 4.3产品标记 5基本要求.. 5.1 使用条件. 5.2 结构... 5.3 主要零部件 5.4 配套电气控制. 5.5制造、加工、装配和安装 5.6　试运行要求 6性能要求.. 6.1 使用性能 6.2　安全性能. 7试验方法.. 7.1 试验条件.. 7.2 试验准备及试样制备 7.3 消化器生石灰额定消化能力测试.. 7.4 消石灰含水率测试， 7.5 转化率测试. 7.6 消石灰比表面积测定 7.7 消化器、电动机及控制柜接地电阻测定 7.8 运转噪声测量 7.9 防锈及外观要求检验 7.10 安装要求测试.. 7.11 焊接质量检验 7.12 配套电气控制设备的试验方法. 7.13 电动机测试. 7..14其他检验 8检验规则… 8.1 检验分类.. 8.2 出厂检验.. 8.3 安装检验. 8.4 型式检验.
4.1
.....................
.......................
....................
....2
.......4
............................
....................................
A
....5
.............5
.
......................
...................................
... 6
6
6
.......6 ..... 6
.6
6
.........6
...................
...........................
... 6
6
6
1 JB/T 11076—2011
8.5判定规则. 9标志、包装、运输和贮存 .. 标志.. 9.2包装、运输和贮存附录A（规范性附录）消化器配套电气控制设备的试验方法 A.1控制方式测试. A.2生石灰定量给料和水流量的自动控制功能测试 A.3温度的自动监测、可控功能测试.. A.4成组控制功能测试, A.5消化器连锁保护功能测试 A.6 生石灰流量和水流量偏差保护功能测试， A.7 设备故障报警功能测试. A.8过电流报警功能测试. A.9消化器控制柜耐压试验 A.10消化器控制柜制造、装配质量检验及温升试验表1 消化器检验项目及要求
X
..10
10 10
.... ................
........
10 10 10
II JB/T 11076—2011
前言
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会归口。 本标准起草单位：福建龙净环保股份有限公司、浙江大学、浙江菲达环保科技股份有限公司、武汉
凯迪电力环保股份有限公司。
本标准主要起草人：饶益龙、张哲平、谢美华、章俊华、高翔、葛介龙、李雄浩、王惠英、林国鑫、 林春源。
本标准为首次发布。
II JB/T 11076—2011
种将干态生石灰加水反应后，制成干态消石灰粉的设备。
3.2
额定消化能力hydration capacity 单位时间内消化器把生石灰消化成消石灰粉的最大能力，即单位时间内消化器运行时生石灰的
最大加料量。 3.3
消石灰含水率humidity of hydrated lime 消石灰粉中的含水量占总质量的百分比
3.4
转化率 lime proportion to hydration 消石灰粉中氢氧化钙的物质的量占其氢氧化钙、氧化钙的物质的量之和的比率。
3.5
消石灰比表面积 specific surface area of hydrated lime 单位质量消石灰粉的总表面积。
4分类与标记 4.1产品型式
消化器为卧式，物料采用单轴或多轴的机械方式搅拌，水平输送。根据用途不同，可分为一级或多级消化装置。 4.2结构型式
消化器由机械本体和电气仪控两大部分组成。机械本体包括加料装置、单轴或多轴搅拌装置（可多级）、排汽装置、注水装置、出料装置等。电气仪控部分包括电气、仪表和控制系统。 4.3产品标记
产品标记由汉语拼音字母的声母和阿拉伯数字按照一定规则排列组成。 GSX 一
额定消化能力，单位为 t/h 干式石灰消化器
示例: 干式石灰消化器，额定消化能力：10t/h，则产品标记如下： GSX-10.
5 基本要求 5.1使用条件 5.1.1 工作压力：-3 000 Pa～0 Pa。 5.1.2生石灰的品质要求：生石灰粉细度≤2mm，活性 T606 min（20℃左右环境温度条件下，在装有 600g土1g、温度约为20℃的蒸馏水的容器罐内，一次性加入150g土0.5g、约20℃的生石灰样品进行搅拌，在6 min 内容器罐内的混合物温度应升高到不小于60℃），纯度：Ca0 含量≥60%。 5.1.3消化用水满足工业生产用水水质要求，可用新鲜水或再生水，其水质应符合GB/T19923一2005 中“工艺与产品用水”的水质标准要求。 5.1.4输入交流电压频率波动范围不超过额定值的土2%，电压持续波动范围不超过额定值的土10%。 5.2结构 5.2.1消化器应具有组合式消化腔室，出口设置有尾堰。 2
