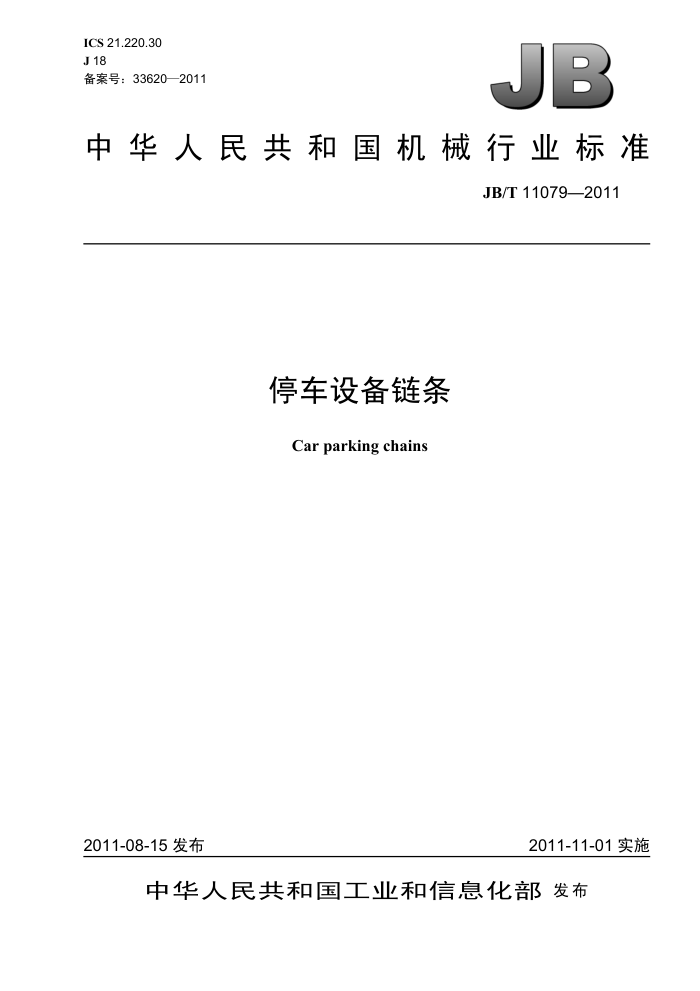

ICS 21.220.30 J 18 备案号：33620—2011
1B
中华人民共和国机械行业标准
JB/T 11079—2011
停车设备链条 Car parking chains
2011-11-01 实施
2011-08-15 发布
中华人民共和国工业和信息化部发布 JB/T 11079—2011
目 次
前言
. m
范围.. 规范性引用文件. 链条..
1
2 3 3.1 术语和定义
3.2 结构型式. 3.3 尺寸 3.4 标示 3.5 拉力试验 3.6 预拉. 3.7 链长测量. 3.8 扭曲测量 3.9 动载试验 3.10 标记。 连接件.. 4.1 连接方式和尺寸. 4.2 强度 4.3 长度调整 5链轮. 附录A（资料性附录）最大动载试验载荷Fmax的计算方法.. A.1概述. A.2LT80 链条应用举例参考文献. 图1链条和连接件的型式图2　链节型式. 图3链条尺寸代号... 图4　连接件与链条连接方式图５5连接件尺寸代号表1链条主要尺寸、最小抗拉强度和最小动载强度表2测量力、测量最少节数表3连接件主要尺寸
......................
.................
...
.3
..............................
....................................
.........................
.6
6
.........................
.................
........ JB/T 11079—2011
前言
本标准的附录 A 是资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国链传动标准化技术委员会（SAC/TC164）归口。 本标准负责起草单位：吉林大学、苏州环球集团链传动有限公司。 本标准参加起草单位：诸暨链条总厂、浙江恒久机械集团有限公司、浙江长兴西林链条链轮有限公
司、浙江八方机械有限公司、潍坊大洋自动泊车设备有限公司、中国重机协会停车设备工作委员会、浙江神牛机械制造有限公司、江苏双良停车设备有限公司、济南天辰立体停车设备有限公司。
本标准主要起草人：隋学民、许惠康、郭胜杰、孟丹红、汪志军、沈哲文、李祥启、龚建平。 本标准参加起草人：扬建军、周洁、元爱林、黄颖斌、拱建军。 本标准为首次发布。
II JB/T 11079—2011
停车设备链条
１范围
本标准规定了机械式停车设备用链条的结构型式、尺寸、链长精度、抗拉强度和动载强度，以及与相关连接件有关的技术要求。
本标准适用于牵引、拉电机械式立体停车设备载车板和升降机上所使用的滚子链及相关的连接件。 2　规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1243一2006传动用短节距精密滚子链、套筒链、附件和链轮（ISO 606：2004，IDT） GB/T 9785—2007链条链轮名词术语（ISO 13203：2005，IDT）
3链条 3.1　术语和定义
GB/T9785 中确立的以及下列术语和定义适用于本标准。
3.1.1
扭曲twist 各链节间铰链轴线不在同一平面内。
3.1.2
连接件 connector 机械式停车设备载车板和升降机与链条之间的连接零件
3.2结构型式
停车设备链条的基本结构型式如图1和图2所示。图示并不定义链条及其零部件的实际形状。 链条推荐使用带开口销的连接链节，不应选用过渡链节。
a）单排链条
b）双排链条
图1链条和连接件的型式
- JB/T 11079—2011
双排外链节
单排外链节
一套筒; 一内链板；一滚子。
外链板; 2- 一销轴;
1-
1
2
一中链板。 b）外链节
3
3
a）内链节
带弹性锁片的连接链节
带开口销的连接链节
外链板; -连接销轴; -开口销。
一连接链板; -弹性锁片;
4-
2
5-
3
c）连接链节图 2链节型式
3.3　尺寸
停车设备链条的尺寸应符合图3及表1的规定表1中规定的最大和最小尺寸是互换性尺寸，不是制造链条的公差极限。
图3链条尺寸代号
2
