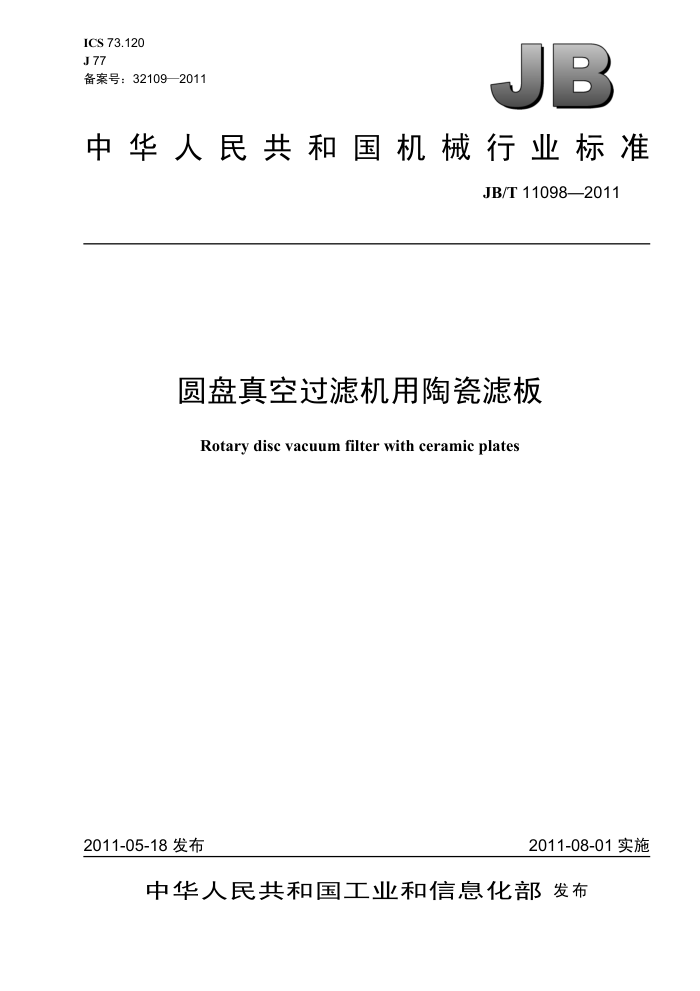

ICS 73.120 J77 备案号：32109—2011
B
中华人民共和国机械行业标准
JB/T 11098—2011
圆盘真空过滤机用陶瓷滤板
Rotary disc vacuum filter with ceramic plates
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 11098—2011
目 次
前言 1 范围….
.. III
规范性引用文件.. 型式与基本参数.
2 3
3.1 结构型式…… .基本参数.. 3.3 型号表示方法. 4技术要求.. 4.1 基本要求. 4.2 性能要求.…. 4.3 材料要求.. 4.4 外观质量要求 4.5 制造要求 5 试验方法.. 6 检验规 6.1 基本要求.. 6.2 检验分类， 6.3 检验项目. ，标志、包装、运输和贮存
......................
........................
....................
....3
....5
...................................
....................................
7
.... 6 ....6
7.1 标志... 7.2 包装. 7.3 运输... 7.4 贮存..…. 附录A（规范性附录）滤板孔径测定方法. A.1 术语和定义. A.2 测定原理及计算公工 A.3 试验用液体. A.4 测定方法 A.5 仪器... A.6 试验步骤 A.7 结果表示. 附录B（资料性附录）滤板透水性能测定方法 B.1 测定原理及计算公式 B.2 试验方法 B.3 仪器 B.4 测定步骤. B.5 数据处理附录C（规范性附录）滤板磨损值的测定方法.
6
6
..................
.......................
....................................
X
....8
X
10
..
..............................
.10
11
11 .13
.
1 JB/T 11098—2011
C.1 测定原理及计算公式 C.2 试验装置及仪器 C.3 试样处理 C.4 试验步骤. C.5 数据处理，图1 滤板结构示意图图 2 滤板安装结构示意图图 3 滤板通水压、耐压试验示意图，图 A.1 滤板孔径测定装置流程图. 图 B.1 滤板透水性能测定装置流程图，图 C.1 滤板磨损性测定装置图 C.2 滤板试样标记示意图表１ 滤板基本参数.. 表 2 滤板孔径名义值表3滤板材质代号. 表 4滤板的尺寸偏差要求表 5滤板的平度要求表 6滤板的各类检验.. 表 A.1 滤板的鼓泡试验采用的液体（20℃）表 A.2 滤板孔径测定原始数据记录… 表 B.1 滤板透水性能测定原始数据记录. 表 C.1 滤板磨损值记录表
13 13
.....
V
14
X
13 .14
.........5
................
........................
.12
..
II JB/T 11098—2011
前言
本标准的附录 A、附录C 为规范性附录，附录 B 为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准负责起草单位：江苏省宜兴非金属化工机械厂有限公司、核工业烟台同兴实业有限公司。 本标准主要起草人：冯家迪、龚景仁、吴伯明、沈伯明、冯庸、汪伯川、李江岑、吴俊萍。 本标准为首次发布。
I JB/T 11098—2011
圆盘真空过滤机用陶瓷滤板
1范围
本标准规定了圆盘真空过滤机用陶瓷滤板的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于圆盘真空过滤机用陶瓷滤板（以下简称“滤板”）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的
修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191—2008 包装储运图示标志（ISO780：1997，MOD） GB/T 1965—1996 多孔陶瓷弯曲强度试验方法 GB/T 1966—1996 多孔陶瓷显气孔率、容重试验方法 GB/T 1970—1996 多孔陶瓷耐酸、碱腐蚀性能试验方法 GB/T 2478—2008 普通磨料棕刚玉 GB/T 2479—2008 普通磨料白刚玉 GB/T 2480- -2008 普通磨料碳化硅 GB/T 6388- 1986 运输包装收发货标志 GB/T 13384- —2008 机电产品包装通用技术条件 GB/T 16533—1996 多孔陶瓷产品通用技术条件 HG/T 3210—2002 耐酸陶瓷材料性能试验方法
3 型式与基本参数 3.1结构型式
滤板呈扇形状，其扇形角度为30°，结构型式如图1所示，由12块大小形状一致的独立滤板安装在过滤机主轴法兰上，滤板可单独装卸，滤板安装结构如图2所示。
R-
N
H
h
RT
d
2-
1——定位座；2— 一出水嘴；3
陶瓷膜层；4- 基体与过渡层。
图1滤板结构示意图
1 JB/T 11098—2011
国国
国
?
? C
-滤板；2- -主轴法兰；3- 螺栓。 图 2 滤板安装结构示意图
3.2基本参数 3.2.1滤板基本参数应符合表1的规定。
表１ 滤板基本参数
滤板过滤 滤板过滤面积 两定位座孔间 滤板厚度 （H) 定位座平面至滤
出水嘴外径（d)
距离（L)
板面距离（h）
面积代号
m? 0.083 0.167 0.250 0.333 0.417 0.500
mm
mm
mm 98 165 239 276 276 290
mm
1 2 3 4 5 6
24
14
7
30
19
8
3.2.2 滤板孔径名义值应符合表2 的规定
表2 氵 滤板孔径名义值
滤板孔径范围
孔径名义值
μm >0.5~1.3 >1.3~2.8 >2.8~4.5
μm 1 2 3
3.2.3滤板主要材质代号应符合表3的规定
