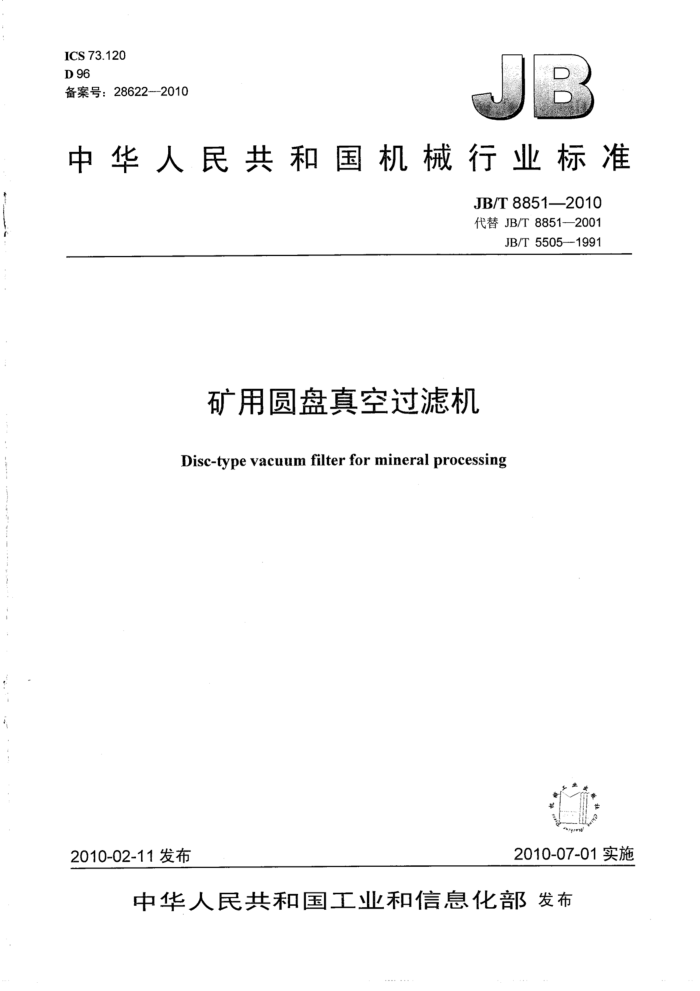

ICS 73.120 D 96 备案号：28622--2010
中华人民共和国机械行业标准
JB/T 8851—2010 代替JB/T8851—2001
JB/T5505--1991
矿用圆盘真空过滤机
Disc-type vacuum filter for mineral processing
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T8851—2010
目 次
前言
范围 2规范性引用文件 3产品分类 3..型式... 3.2 型号 3.3 基本参数 4技术要求 5 试验方法 6 检验规则
***6
6.1检验分类.. 6.2出厂检验 6.3 型式检验 7标志、标签和使用说明书 8包装、运输及贮存
6
6
6
6 JB/T 8851--2010
前言
本标准代替JB/T8851—2001《圆盘真空过滤机》和JB/T5505-1991《重型盘式真空过滤机》。 本标准与JB/T8851--2001和JB/T5505—1991相比，主要变化如下：
将JB/T8851—2001和JB/T5505—1991两项标准合并修订为一个标准，标准名称改为《矿用圆盘真空过滤机》；增加了近年来发展的过滤机系列规格及其要求； -规定了过滤机的环境适应性要求；增加了型式检验的内容； -对过滤机的贮存要求进行了补充。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：洛阳矿山机械工程设计研究院有限责任公司、沈阳矿山机械（集团）有限责
任公司、中信重工机械股份有限公司。
本标准主要起草人：刘芹、潘德强、黄嘉琳、张升奇、姜磊、高良玉。 本标准所代替标准历次版本发布情况为：
JB.946—1974; -ZB D96 002—1987; -JB/T8851—1991、JB/T8851—2001; JB/T5505-—1991.
III JB/T8851--2010
4·技术要求 4.1过滤机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2凡本标准未予规定的一般技术要求，应符合有关国家标准及行业标准的规定。 4.3过滤机在下列条件应能正常工作：
a）室内运行，室温为5℃～40℃； b）入料温度不超过60.℃； c）入料粒度不大于0.5mm；入料中固相颗粒的沉降速度不超过18mm/s；在90s的过滤时间内，
在过滤机滤盘上，或者与过滤机条件相符合的试验装置上，其滤饼厚度不小于8mm。
4.4·主轴各滤液通道及过滤机的槽体不得有渗漏现象。 4.5槽体焊接后，槽口两对角线长度尺寸偏差在1000mm内不应大于2.5mm。 4.6主轴安装时，其轴线对槽体中心线的同轴度误差在1000mm.内不应大于2.5mm，其平行度误差 1000mm在内不应大于1mm。 4.7搅拌轴安装前应校直，其直线度误差在1000mm内不应大于0.5mm，搅拌轴轴线对主轴轴线的平行度误差在1000mm内不应大于1mm。 4.8各扇形滤板表面应与主轴垂直。当滤盘运转时，滤盘端面跳动量应符合表5的规定，且相邻两滤板的平面错位不应大于4mm。
表 5 2100~3100
圆盘直径 mm 端面跳动量
1800
3 800~4200
5300~6200
≤4
≤7
≤10
≤13
mm
4.9·刮刀刃口应平行于圆盘表面，其平行度公差在全刃口长度范围内不应超过3mm。 4.10扇形滤板与主轴结合处不应漏气、漏水。 4.11过滤机主传动分为蜗轮传动和齿轮传动两种。蜗轮啮合处接触斑点沿齿长不应小于：40%，沿齿高不应小于45%，啮合间隙应为0.4mm～0.6mm。齿轮传动中的大小齿轮啮合接触面积沿齿高方向不应小于40%，沿齿宽方向不应小于50%，侧隙应为0.32mm～0.5mm。 4.12各传动部分应运转灵活，不应渗油。减速器温升不应超过：30℃，最高温度不应超过70℃；各轴承部位温升不应超过30℃，最高温度不应超过70℃。 4.13分配头静分配（配气）垫与动分配（配气）垫应可更换，分配头静分配（配气）垫与动分配（配气）垫或动分配（配气）垫与扇形块的接触平面应接触严密，在25mm×25.mm的面积上接触点数不应少于20个，接触面之间的间隙不应大于0.05mm，接触平面上不允许有砂眼、凸起和毛刺等缺陷。 4.14分配头体的材料性能不应低于GB/T9439中HT200的规定。 .4.15：分配头体、轴承座等铸件应进行人工时效处理。 4.16过滤机的滤盘转速在表1～表4规定的各档范围内应能无级调速。 4.17过滤机用扇形滤板分为塑料扇形滤板和钢制扇形滤板。扇形滤板排水的有效面积不应小于滤布覆盖面积的45%，滤板表面不应有凸起、凹陷、尖角、毛刺和使滤布破损的粗糙之处。塑料扇形滤板还应符合JB/T3275的要求。 4.18组成滤盘的扇形滤板应可互换，每块扇形滤板的重量不应超过20kg。 4.19过滤机的噪声不应超过85dB（A）。在瞬时吹风卸饼时，由压缩气体气流引起的噪声不应超过 98 dB (A)。 4.20过滤机应有手动润滑装置或集中润滑装置，并保证各润滑油路畅通。 4.21外露的未加工金属零件表面应涂防锈底漆和面漆，漆膜总厚度为74um～98um，漆膜附着力不
3
