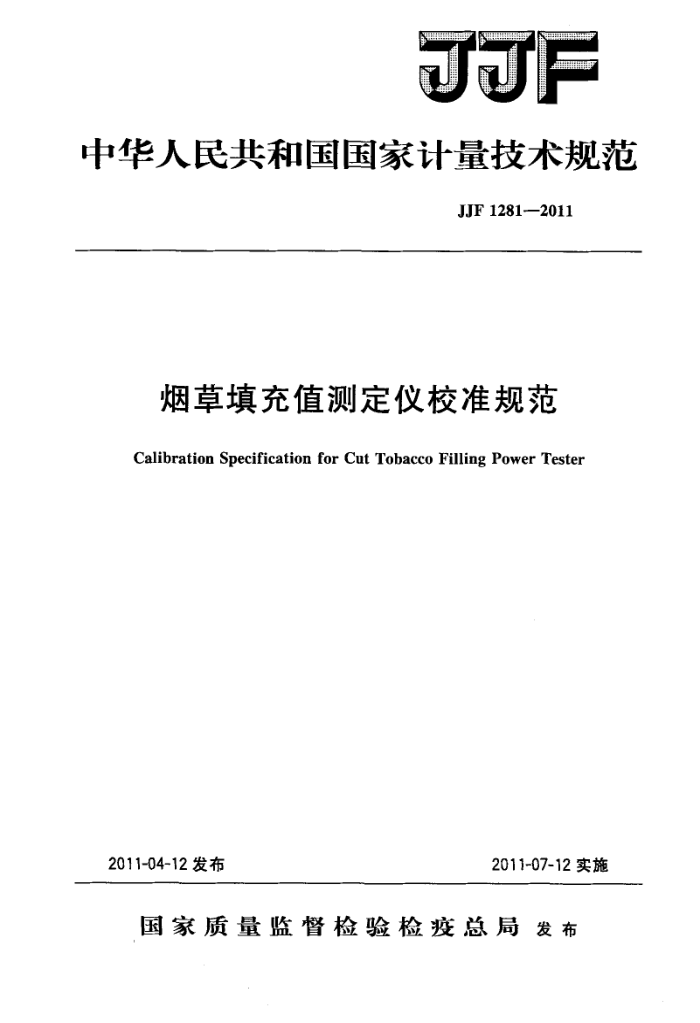

JJF
中华人民共和国国家计量技术规范
JJF 1281—2011
烟草填充值测定仪校准规范
Calibration Specification for Cut Tobacco Filling Power Tester
2011-04-12发布
2011-07-12实施
国家质量监督检验检疫总局发布 JJF1281—2011
烟草填充值测定仪校准规范
JJF 1281--2011
Calibration Specification for Cut Tobacco Filling Power Tester
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自
2011年7月12日起施行。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：河南省计量科学研究院
河南省医疗器械检验所中国烟草标准化研究中心北京市计量检测科学研究院
参加起草单位：河南中烟工业有限责任公司郑州卷烟厂
郑州嘉德机电科技有限公司
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1281—2011
本规范主要起草人：
张卫东（河南省计量科学研究院）王冬梅（河南省医疗器械检验所）杨荣超（中国烟草标准化研究中心）孙璟轶（北京市计量检测科学研究院）
参加起草人：
宋永杰（河南中烟工业有限责任公司郑州卷烟广）牛罡（郑州嘉德机电科技有限公司）刘欣（河南省计量科学研究院） JJF1281—2011
录
目
范围· 2 引用文献…· 3 概述 4 计量特性·· 4.1 测量筒内径： 4. 2 压力· 4.3 施压速度： 4.4 测量筒底面与施力测头测量面的平行度· 4. 5 重复性 4.6 示值误差· 5校准条件.. 5.1环境条件 5.2 校准标准器及其他设备 6校准项目和校准方法 6.1 测量筒内径 6.2 压力 6.3 施压速度 6. 4 重复性· 6.5 示值误差 6.6 量筒底面与施力测头测量面的平行度
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (8)
1
.
校准结果表达： 8 复校时间间隔附录A 烟草填充值测定仪示值误差测量结果不确定度评定附录B 校准证书内容 JJF1281—2011
烟草填充值测定仪校准规范
1 范围
本规范适用于测量范围为（0～30）mm烟草填充值测定仪的校准。
2引用文献
本规范引用下列文献： JJF1001-1998通用计量术语及定义 JF1094--2002测量仪器特性评定 GB/T18771.4一2002烟草术语第四部分：质量评价和检测 JJF1130-2005几何量测量设备校准中的不确定度评定指南使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
烟草填充值测定仪是一种利用恒定重量压缩法测量烟（梗）丝填充值的计量仪器。 它通过位移传感器测量烟（梗）丝顶部至标准圆柱筒底部的高度值，计算一定质量的烟丝在标准圆柱筒内受到一定压力后的烟草填充值（见图1）。根据测量对象的不同，烟草填充值测定仪分为烟丝填充值测定仪和梗丝填充值测定仪两种。
图1烟草填充值测定仪工作原理示意图 1一配重块；2，4机体；3一测量简；5-施力测头； 6一导柱；7一电动控制与数显箱；8-位移传感器
4计量特性
4.1测量筒内径
测量筒内径技术要求见表1。
4.2压力
烟草填充值测定仪的压力技术要求见表1。
1 JJF1281—2011
4.3施压速度
烟草填充值测定仪的施压速度技术要求见表1。 4.4测量筒底面与施力测头测量面的平行度
测量筒底面与施力测头测量面的平行度技术要求见表1。
4.5重复性
重复性技术要求见表1。 4.6示值误差
最大允许误差技术要求见表1。
表1计量特性一览表
技术要求 60.0mm±0.1mm
校准项目测量筒内径
烟丝填充值测定仪梗丝填充值测定仪
29.4N±0.5N 9.8N±0.1N
压力
施压速度
19.0mm/s~20.0mm/s
0.03mm 0.01 mm ±0.06mm
测量筒底面与施力测头测量面的平行度
重复性最大允许误差
注：由于校准不做合格与否的结论，上述指标仅供参考。
5校准条件 5.1环境条件
校准时实验室的温度为20℃土5℃，每小时温度变化不大于2℃，相对湿度不大于70%。 5.2校准标准器及其他设备
校标准器及其他设备详见表2。
表2校准标准器一览表
校准项目
校准标准器名称
校准标准器技术要求
带定位护桥，测量范围（50～100）mm， MPE：±0.02mm 测量范围：（5～30）N，准确度等级为0.3级测量范围：（0～1800）s，MPE：±0.1s
测量简内径
内径百分表
压力施压速度重复性示值误差
工作测力计电子秒表
量块
测量范围：（5～30）mm，准确度等级为3级或5等
2 JJF1281-2011
6校准项目和校准方法
首先检查外观，确定没有影响计量特性的因素后再进行校准。 校准项目见表1。
6.1测量简内径
将测量筒直立于工作台上，用带定位护桥的内径百分表测量其内径。测量时，先根据测量筒内径大小选择合适的内径百分表测头，然后将带定位护桥的内径百分表置入筒内，在距离测量筒底部30mm高度范围内均匀分布的两个横截面上进行直径测量。每一截面在相互垂直的两个直径位置各测量一次，将所有测得值与60mm比较，取偏差值较大的截面直径为校准结果。 6.2压力
先将测量筒从仪器上取下，按动测量键使施力测头降至最低位置，用手提起施力测头，把工作测力计安在施力测头的正下方，并使测力计受力位置处于施力测头的重力线上，然后缓慢下降施力测头，当施力测头轻轻接触测力计受力面时，手脱离施力测头使其自由落下，待施力测头静止后读取力值，重复测量两次，取平均值为校准结果。 6.3施压速度
开启电源，校准仪器零位后按测量键提升施力测头至最高位置，记录仪器显示的最大高度值，再按动测量键使施力测头向下移动，记录施力测头从最高位置至最低位置的运行时间，高度值与时间之比即为此次的速度值。
如此反复进行5次以上测量，每次测量间隔时间30S，取平均值为校准结果。 也可采用不低于上述准确度要求的其他方法校准。
6.4重复性
校准时，先将测量筒安置在工作位置，校零后，在测量筒底部中间位置放入标称长度为20mm的量块，重复测量5次，记录5次测量值的最大变化量，按式（1）计算实验标准差为校准结果。
L
$ = 2.33
(1)
式中：s重复性，mm;
AL—5次测量值的最大变化量，mm。 6.5示值误差 6.5.1用3级或5等量块校准。校准点应均匀分布于烟草填充值测定仪测量范围内，并不少于6点，如5mm，10mm，15mm，20mm，25mm，30mm。每个测量点应在以测量筒底部中心为圆心，半径为15mm范围内按5个测量位置（见图2）进行测量。
3 JJF1281—2011
图2示值误差测量位置示意图
6.5.2校准时，先将测量筒安置在工作位置，仪器校零后，在测量筒底部中间位置放入标称长度为5mm的量块，仪器按测量方式进行测量，读取读数Li，然后依次移动量块至其他4个位置，并分别读取读数L1j。 6.5.3根据校准点布置依次置换其他标称长度的量块，按6.5.2方法进行测量。用公式（2）和公式（3）计算各测量点的示值误差。取绝对值最大的测量点示值误差为校准结果。
ZL L=
(2)
5
式中：L 一第i测量点的读数平均值，mm；
Li 一第i测量点的第i位置读数，mm。
e:LLoi
(3)
式中：e一第i测量点的示值误差，mm；
L—第i测量点的读数平均值，mm； Loi—第i测量点所用量块的标称长度，mm 仪器示值误差也可采用不低于上述准确度要求的其他方法校准。
6.6测量筒底面与施力测头测量面的平行度
用标称长度为20mm的量块按6.5.2的方法在5个位置上测量（见图2），所得
5个读数的最大变化量为校准结果。 7校准结果表达
校准后的烟草填充值测定仪，填发校证书或报告。校推证书或报告内容见附录B。 81 复校时间间隔
烟草填充值测定仪的复校时间间隔，根据使用情况由用户确定，建议不超过1年。
