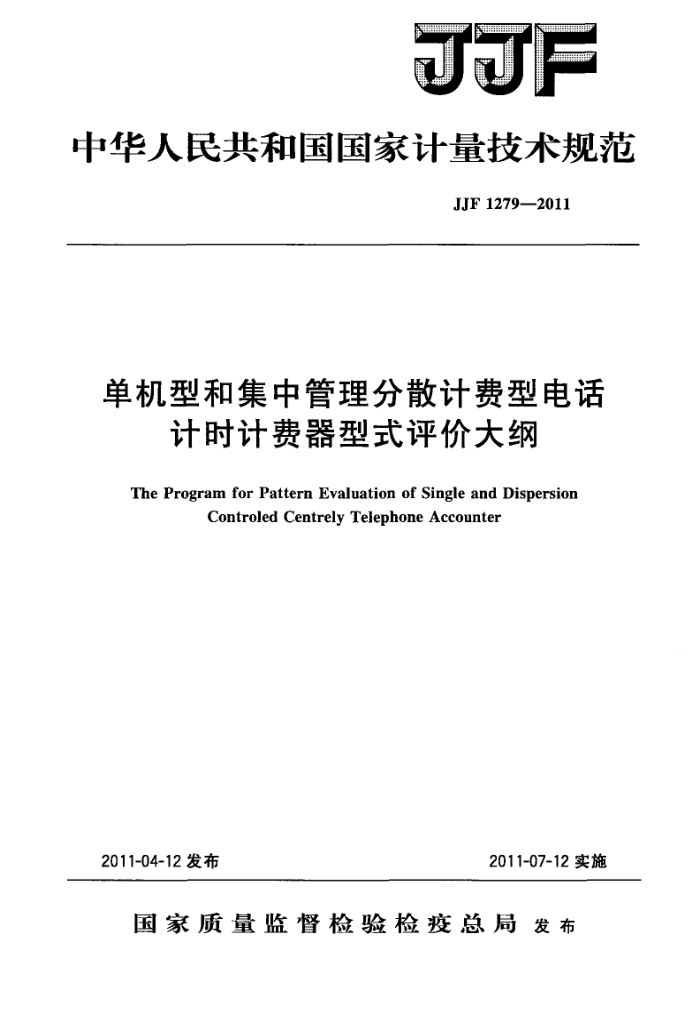

JJF
中华人民共和国国家计量技术规范
JJF1279—2011
单机型和集中管理分散计费型电话
计时计费器型式评价大纲
The Program for Pattern Evaluation of Single and Dispersion
Controled Centrely Telephone Accounter
2011-07-12实施
2011-04-12发布
国家质量监督检验检疫总局发布 JJF1279-2011
单机型和集中管理分散计费型电话
计时计费器型式评价大纲
JJF 1279--2011
The Program for Pattern Evaluation of Single and Dispersion Controled Centrely Telephone Accounter
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自 2011年7月12日起施行。
归口单位：全国时间频率计量技术委员会主要起草单位：重庆市计量质量检测研究院
温州市计量技术研究院
广东省计量科学研究院
参加起草单位：中国测试技术研究院
新疆计量测试研究院
本规范由全国时间频率计量技术委员会负责解释 JJF1279—2011
本规范主要起草人：
祝贵军（重庆市计量质量检测研究院）周晓华（温州市计量技术研究院）
陈益胜（广东省计量科学研究院）
参加起草人：
郭春梅（中国测试技术研究院）宋伟（新疆计量测试研究院）罗浩 （重庆市计量质量检测研究院） JJF1279—2011
目 录
1 范围 2 引用文献 3术语 4 概述 5提供审查的技术文件和试验样机. 5.1提供审查的主要技术文件， 5.2 提供试验样机. 6法制管理要求 6.1计量单位要求.· 6.2准确度要求 6.3计量法制标志和计量器具标识要求 6.4安装标志要求…. 7计量要求 7. 1 计时最大允许误差 7.2当前时刻误差 7.3 收费金额正确性 7.4 收号准确率 8技术要求· 8.1 外观、功能及随机文件 8.2 传输和接口性能 8. 3 电源适应性： 8.4 安全性能· 8.5 环境适应性 8.6 电磁兼容试验· 9 型式评价项目. 10 型式评价的条件和方法 10.1 型式评价的条件 10.2 法制管理要求检查 10.3 外观、功能及随机文件检查 10.4 计量性能试验 10.5 传输和接口性能试验 10.6 电源适应性试验 10.7 安全性能试验 10.8 环境适应性试验 10.9 电磁兼容性能试验
(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (6) (6) (6) (7) (7) (7) (7) (8) 1
..
.
-.
..
..
±+
**
.
..
*
+ JJF1279—2011
11型式评价结果的处理 11.1单台试验结果的判定原则 11.2试验结果的综合判定原则附录A单机型和集中管理分散计费型电话计时计费器型式评价原始记录格式·.··（10)
(9) (9) (9)
I JJF1279—2011
单机型和集中管理分散计费型电话计时计费器型式评价大纲
1范围
本大纲适用于单机型和集中管理分散计费型电话计时计费器（以下简称电话计费器）的型式评价。
2引用文献
JJG107---2002单机型和集中管理分散计费型电话计时计费器检定规程 GB/T2423.1一2008电工电子产品环境试验试验A：低温试验方法 GB/T2423.2一2008电工电子产品环境试验试验B：高温试验方法 GB/T2423.3—2006 电工电子产品环境试验第2部分：试验方法试验Cab：
恒定湿热试验方法
GB/T2423.5—1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击
GB/T 6587.4—1986 6电子测量仪器振动试验 GB/T15279—2002 自动电话机技术条件 GB/T15479一1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T17626.2一2006电磁兼容试验与测量技术静电放电抗扰度试验 GB/T17626.4-2008电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度
试验
GB/T17626.5一2008电磁兼容试验与测量技术浪涌（冲击）抗扰度试验 GB/T17626.8-2006电磁兼容试验与测量技术工频磁场抗扰度试验上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有修改单（不包括勘误的内容）或修改稿均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。
3术语 3.1电话计时计费器telephoneaccounter
用于对电话用户的通话过程进行计时计费的计量器具。
3.2单机型电话计时计费器singletelephoneaccounter
计时、计费由电话计时计费器独立完成，但电话计时计费器的费率、时钟和话单不能通过后台管理系统进行更改的电话计时计费器。 3.3集中管理分散计费型电话计时计费器dispersioncontroledcentrelytelephoneac- counter
计时、计费由电话计时计费器独立完成，但电话计时计费器的费率、时钟和话单可通过后台管理系统进行统一管理的电话计时计费器。
1 JJF1279—2011
4概述
电话计费器是一种用于对电话用户的通话过程进行计时计费的电话计时计费装置。 它在程控自动电话交换机的直流馈电电压极性反转（反极信号）或电流过零点时开始计时，在环路电流为零时停止计时。根据时间计量结果和相应的电话费率，给出计时、计费结果和相关信息。
5提供审查的技术文件和试验样机
5.1提供审查的主要技术文件
应包括： 1）样机照片； 2）产品标准和检验方法： 3）电路图，总装图； 4）使用说明书； 5）制造单位或技术机构所做的试验报告。
5.2提供试验样机
按单一产品申请型式评价，样机数量为3台；按系列产品申请的，每一个系列产品中抽取三分之一有代表性的规格产品；每种规格提供试验样机数量按单一产品的原则执行。 6法制管理要求
6.1计量单位要求
电话计费器应采用法定计量单位。 6.2准确度要求
电话计费器的准确度应满足本大纲第7条要求。 6.3计量法制标志和计量器具标识要求
必须在电话计费器铭牌或面板等明显部位标注制造计量器具许可证标志和编号号：电话计费器的生产厂名、型号规格、名称、出厂编号和日期，其标志、编号（暂无制造许可证编号的应留有空位）和说明必须清晰可辨辩，牢固可靠。 6.4安装标志要求
应有安装说明的标志，或者在使用说明书中明示。
7计量要求 7.1计时最大允许误差
计时最大允许误差为：士1s。 7.2当前时刻误差
单机型电话计费器的当前时刻误差绝对值应小于5min。集中管理分散计费型电话
2 JJF1279-—2011
计费器的当前时刻误差绝对值应小于1min。 7.3收费金额正确性
电话计费器的收费金额应符合现行资费标准。 7.4收号准确率
计费器单个号码的收号准确率不小于99.99%。
8技术要求
8.1外观、功能及随机文件 8.1.1外观
计费器开关、按键及接口应以汉字标明。字码和指示灯应显示完整、清晰，并以汉字标明。 8.1.2功能
电话计费器应能向用户显示下列信息：当前时刻；在收号过程显示电话号码；在通
话过程实时显示通话时长；在通话过程结束时显示最终通话时长和话费金额。设置的费率和计费单元时间应有可靠的安全措施，不得被非法介入者修改。集中管理分散计费型电话计费器的费率、时钟可以通过后台管理系统进行更改。 8.1.3随机文件
电话计费器应附有使用说明书和合格证，其中应注明制造厂名称、型号规格和计时最大允许误差、出厂编号、制造日期及其他有关的技术指标。 8.2传输和接口性能 8.2.1介人衰减：不大于0.5dB（800Hz时）。 8.2.2介人衰减的频率响应：士0.3dB（在300Hz～3.4kHz内，相对于800Hz， 0 dB)。 8.2.3接口空闲杂音电平：不大于-67dBm（电话衡重杂音）。 8.2.4回波损耗
电话计费器连接用户线接口的回波损耗（相对于600Q）：（300～500）Hz频带内：不小于18dB：（500～2000）Hz频带内：不小于26dB；（2000～3400）Hz频带内：不小于18dB。
8.3电源适应性
当电话计费器电源在额定电压220（1土10%）V，频率50（1士5%）Hz范围内变化时，电话计费器应能正常工作。 8.4安全性能 8.4.1绝缘电阻：电源输人端对直流地线以及外壳金属件之间的绝缘电阻不小于 10 M2. 8.4.2绝缘强度：电源输人端对直流地线以及外壳金属件之间应能承受交流有效值 1500V，频率50Hz的电压保持1min，允许漏电流为5mA时，无飞弧或击穿现象。
3
