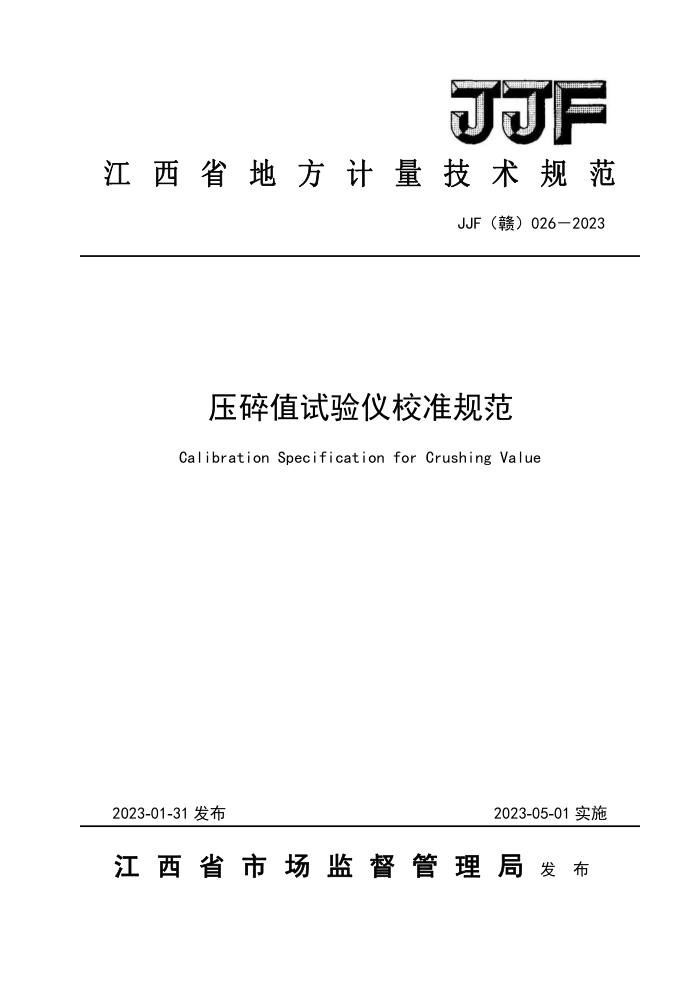

F
江西省地方计量技术规范
JJF（赣）026—2023
压碎值试验仪校准规范 Calibration Specification for Crushing Value
2023-01-31发布
2023-05-01实施
江西省市场监督管理局发布 JJF（赣）026—2023
压碎值试验仪校准规范 Calibration Specification for Crushing Value
JJF（赣）026一2023
归口单位：江西省市场监督管理局
主要起草单位：江西省交通工程质量监督站试验检测中心
江西省检验检测认证总院计量科学研究院
本规范委托江西省交通工程质量监督站试验检测中心负责解释 JJF（赣）026—2023
本规范主要起草人：
谭显峰（江西省交通工程质量监督站试验检测中心）朱军（江西省交通工程质量监督站试验检测中心）陈旭生（江西省检验检测认证总院计量科学研究院）朱木锋（江西省交通工程质量监督站试验检测中心）
参与起草人：
刘裕（江西省交通工程质量监督站试验检测中心）付亮亮（江西省检验检测认证总院计量科学研究院）王磊（江西省交通工程质量监督站试验检测中心） JJF（赣）026—2023
目录
引 1范围 2引用文件. 3概述， 4计量特性 5校准条件. 6校准项目和校准方法 7校准结果的表达 8复校时间间隔附录A压碎值试验仪校准原始记录参考格式附录B压碎值试验仪校准证书内页格式附录C压碎值试验仪压头直径测量结果的不确定度评定示例. 附录D压碎值试验仪压头厚度测量结果的不确定度评定示例
2
3
3
4
5 6 9 15 17 JJF ：（赣）026—2023
引 言
JJF1001-2011《通用计量术语及定义》 >、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次发布。
II JJF（赣）026—2023
压碎值试验仪校准规范
1范围
本规范适用于（公路工程用、建筑用、铁路用）压碎值试验仪的校准。
2 引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示 GB/T14685建设用卵石、碎石 JTGE42公路工程集料试验规程 TB/T2328铁路碎石道诈试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
压碎值试验仪是用于测试集料在逐渐增加荷载下抵抗压碎能力的设备，是评价集料力学性能指标的设备之一，主要由压柱、试筒、底板等组成，如图1所示。
压碎值试验仪的工作原理为：将一定量的集料倒入试筒，集料经过颠实或夯实后，用压力机在规定的时间内施加规定的力，再经过标准筛筛分后，由电子天平称量出通过标准筛的集料质量，计算筛出集料质量占总集料质量的百分比，即得到集料的压碎值。
di
8
1
2
d2 1 d3 d4
图1压碎值试验仪结构示意图
1一压柱：2一试筒：3一底板：d一压杆直径；d一压头直径；d一试筒内径； d一底板直径；8，一压头厚度；8。一试筒壁厚；h,一压杆高度；h一试筒高度
1 JJF（赣）0262023
4计量特性
4.1外观及功能 4.1.1试筒内壁、压头底面和底板上表面应光滑、无残损、生锈、砂眼和变形等影响计量性能的缺陷。 4.1.2试筒与底板组装后，试筒底面可自由接触底板凹面且不发生侧滑。压柱放入试筒内手握压杆上下拉动，压头在试简内应能够上下自由移动。 4.2计量性能
公路工程用压碎值试验仪计量性能应符合表1。建筑用压碎值试验仪计量性能应符合表 2。铁路用压碎值试验仪计量性能应符合表3。
表1公路工程用压碎值试验仪计量性能要求（单位：mm）
技术参数
校准项目
公路工程用粗集料压碎值试验仪 100.00~149.00 100.00~110.00
公路工程用细集料压碎值试验仪 45.00~55.00 50.00~55.00
压杆直径压杆高度压头厚度压头直径内径壁厚高度直径
压柱
≥25.00 149.00±0.20 150.00±0.30 ≥12.00 126.50±1.50 200.00~220.00
≥20.00 75.00±0.20 77.00±0.30 ≥10.00 70.00±0.50 112.00~122.00
试筒
底板
表2 建筑用卵石、碎石压碎值试验仪计量性能要求（单位：mm）校准项目
建筑用卵石、碎石压碎值试验仪技术参数
≥25.00
压头厚度压头直径内径壁厚高度直径
压柱
150.00±0.50
152.00±0.50
≥10.00
试筒
126.50±1.50
177.00~187.00
底板
2 JJF（赣）026—2023
表3铁路用压碎值试验仪计量性能要求（单位：mm）
技术参数
校准项目
铁路用道碓集料压碎值试验仪
铁路用标准集料压碎值试验仪
内径壁厚高度
210.00±0.50
152.00±0.50
试筒
≥5.00
260.00±1.50
125.00±1.50
（注：以上指标不适用于合格性判别，仅作参考）
5 校准条件 5.1环境条件 5.1.1温度：（1035）℃； 5.1.2 湿度：不大于85%RH； 5.1.3校准应在振动等其他影响量不对测量结果产生影响的环境下进行 5.2测量标准
测量标准见表4，并允许使用满足不确定度要求的其他测量标准进行校准。
表4校准用计量器具技术要求
序号
用途
仪器设备名称
（0~300）mm, MPE:±0.04 mm （0~50）mm×125mm, MPE:±0.05 mm （0~300）mm， MPE:±0.04 mm 不小于200mm×200mm，准确度等级不低于1级
测量压头、底板、压杆直径，试筒内径。 测量压头、试筒壁厚。
游标卡尺测厚卡规
1
2
3 4 平板
高度卡尺
测量压杆、试筒高度。
辅助高度卡尺工作。
6 校准项目和校准方法
6.1 校准前准备 6.1.1外观检查
用目测、手感检查压碎值试验仪外观，确定没有影响校准计量特性的因素后进行校准。 6.1.2功能检查
将试简与底盘进行组装，试简底面可自由接触底板凹面且不发生侧滑。 把压碎值试验仪的压柱放入试筒内，手握压杆上下拉动，压头在试简内应能够上下自
由移动。
