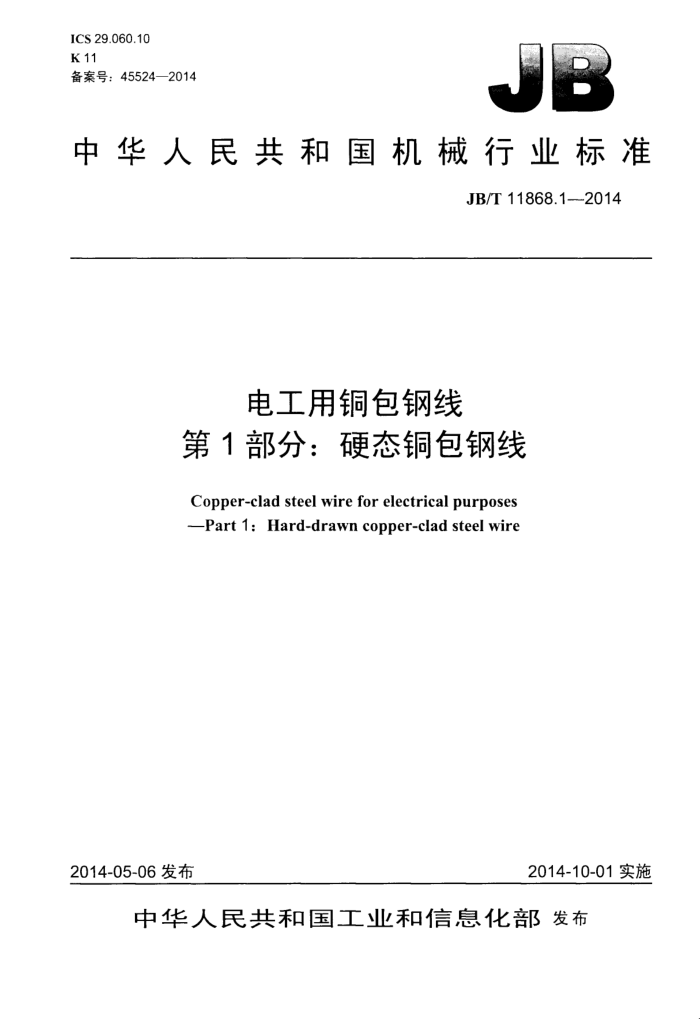

ICS 29.060.10 K 11 备案号：45524—2014
中华人民共和国机械行业标准
JB/T 11868.1-2014
电工用铜包钢线
第1部分：硬态铜包钢线 Copper-clad steel wire for electrical purposes -Part 1: Hard-drawn copper-clad steel wire
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11868.1—2014
目 次
前言 1 范围... 2 规范性引用文件 3分类、型号和标记. 3.1 分类.. 3.2 型号... 3.3标记 4　技术要求. 4.1 材料... 4.2 表面质量， 4.3 直径范围及偏差 4.4 机械性能. 4.5 电性能.. 4.6 铜层厚度， 4.7 密度. 4.8 弹性模量和线膨胀系数交货要求
II
....P.P.....
.
...
5
6 试验 6.1抽样规则.. 6.2 试验要求， 7 合格证、包装及标志. 7.1 合格证. 7.2 包装.… 7.3 标志. 附录A（资料性附录）电工用硬态铜包钢线物理参数表 1直径范围与极限偏差表 2 抗拉强度和伸长率. 表3 直流电阻率. 表 4 最薄铜层厚度表5试验要求. 表 A.1 电工用硬态铜包钢线的物理参数
.
.......
.........
.........
.......
.........
........
...... JB/T 11868.1—2014
前言
JB/T11868《电丁用铜包钢线》分为两个部分：
第1部分：硬态铜包钢线；第2部分：软态铜包钢线。
本部分为JB/T11868的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国裸电线标准化技术委员会（SAC/TC422）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：大连通发新材料开发有限公司、苏州市南方欣达双金属材料有限公司、傅氏
国际（大连）双金属线缆有限公司。
本部分主要起草人：蔡西川、曾伟、赵正树、郭振友、孙承鑫。 本部分为首次发布。
II JB/T 11868.1—2014
电工用铜包钢线第1部分：硬态铜包钢线
1范围
JB/T11868.1的本部分规定了硬态铜包钢线的分类、型号、技术要求、交货要求、试验方法等。 本部分适用于电气、电力、电子及通信等领域用硬态铜包钢线。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 467-—2010　阴极铜 GB/T3048.2—-2007电线电缆电性能试验方法第2部分：金属材料电阻率试验 GB/T4909.2—2009　裸电线试验方法　第2部分：尺寸测量 GB/T 4909.3--2009 裸电线试验方法第3部分：拉力试验 GB/T 4909.4—2009 裸电线试验方法第4部分：扭转试验 GB/T 4909.5--2009 裸电线试验方法　第5部分：弯曲试验　反复弯山
3分类、型号和标记
3.1分类
按相对导电率的大小（用国际退火铜标准IACS的百分数表示）和强度等级，将硬态铜包钢线分为以下五个类别：
21Y- 一标称导电率为21%IACS的硬态铜包钢线； 30Y- 一标称导电率为30%IACS的硬态铜包钢线； 30TY-标称导电率为30%IACS的特硬态铜包钢线； 40Y 标称导电率为40%IACS的硬态铜包钢线； 40TY一一标称导电率为40%IACS的特硬态铜包钢线
3.2型号
硬态铜包钢线的型号由产品代号（TG）和类别代号（21Y、30Y、30TY、40Y和40TY）组成。 3.3标记
铜包钢线产品的标记由型号、规格和本部分编号组成。 TG 一 口 口 JB/T 11868.1--2014
7
规格类别代号
-
产品代号
示例：标称直径为2.100mm，导电率为30%IACS的硬态铜包钢线表示为：TG-30Y-2.100JB/T11868.1—2014。
I JB/T 11868.1—2014
表 5 试验要求技术要求
序号 1 2 3 4 5 6 7 注：T一型式试验、S一抽样试验、R一例行试验
检验类型 T、S、R T、S、R T、S、R T、S T、S T、S、R T、S
试验方法正常日力检查 GB/T 4909.2—-2009 GB/T 4909.3 —2009 GB/T 4909.4—-2009 GB/T 4909.5--2009 GB/T 3048.2—2007 GB/T 4909.2--2009
试验项目表面质量直径及偏差
4.2 4.3 4.4.1 4.4.2 4.4.3 4.5 4.6
抗拉强度和伸长率
招转弯曲电阻率层厚度
合格证、包装及标志
A
7.1 合格证
产品应由制造厂检验合格后方能出厂。每批出厂的产品应附有制造厂的产品质量检验合格证。 7.2包装
铜包钢线应整齐卷绕。成盘时，最后一层线应与线盘侧板边缘保持适当的距离。每盘（圈）线应妥善包装，存放在干燥通风及无腐蚀气体的地方。 7.3标志
每个包装件上应附有标签标明： a）制造厂名称或商标； b）产品名称； c）产品型号及规格； d）毛重及净重（单位为干克，kg); e）制造日期：年月　日； f）本部分编号。
4 JB/T 11868.1—2014
附录A （资料性附录）
电工用硬态铜包钢线物理参数
计算时，电工用硬态铜包钢线的物理参数可参见表A.1。
表A.1电工用硬态铜包钢线的物理参数
40Y、40TY
类别标称密度理论值
21Y 7.94 3.35%
30Y、30TY
8.17 9.38%
8.05 6.12%
kg/dm3 平均铜层厚度理论值弹性模量计算值
铜包钢线标称直径
铜包钢线标称直径
铜包钢线标称直径
175
165
180
GPa 线膨胀系数计算值
12.4
12.9
12.0
×10~ 1/℃
5
