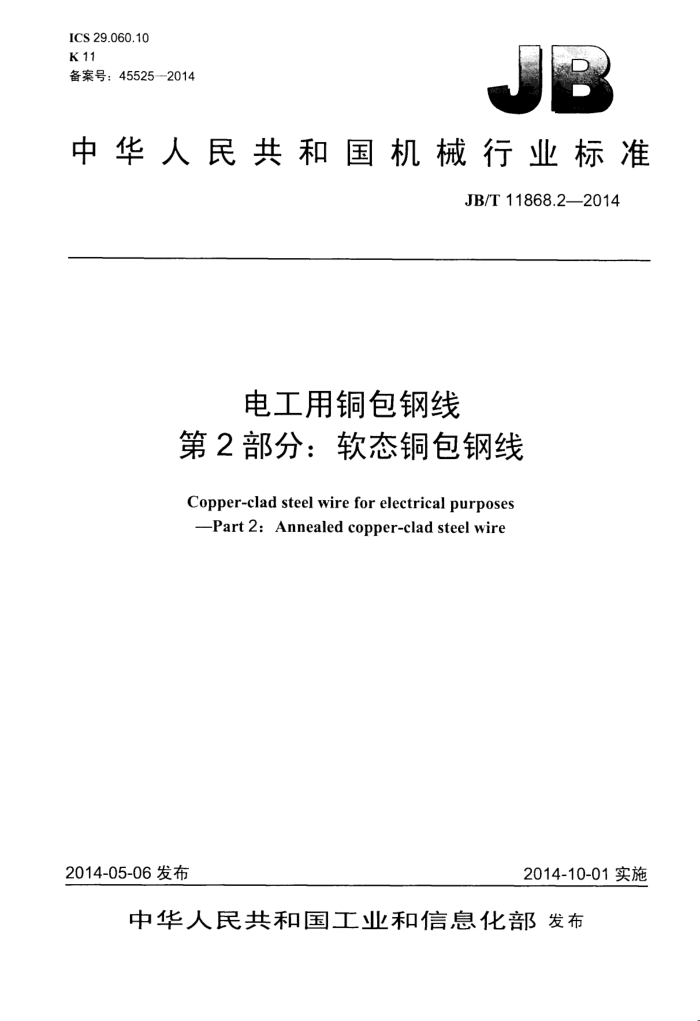

ICS 29.060.10 K11 备案号：45525--2014
中华人民共和国机械行业标准
JB/T 11868.22014
电工用铜包钢线第2部分：软态铜包钢线 Copper-clad steel wire for electrical purposes -Part 2: Annealed copper-clad steel wire
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11868.2—2014
目 次
前音 1 范围. 2规范性引用文件 3分类、型号和标记.
.11
-.+++.-
3.1 分类 3.2 型号 3.3 标记.. 4技术要求.. 4.1 材料... 4.2 表面质量. 4.3 直径范围及极限偏差 4.4 机械性能 4.5 电性能. 4.6 铜层厚度 4.7 密度 4.8 弹性模量和线膨胀系数 5　交货要求试验
....
.....
6
6.1抽样规则.. 6.2 试验要求 7 合格证、包装及标志 7.1合格证. 7.2 包装.. 7.3标志.. 附录A（资料性附录）电工用软态铜包钢线物理参数表1直径范与极限偏差表2抗拉强度和伸长率表3直流电阻率... 表4最薄铜层厚度表．试验要求..… 表A.1电工用软态铜包钢线的物理参数.
....
S
4
3
+ JB/T 11868.2—2014
前言
JB/T11868《电T用铜包钢线》分为两个部分：
第1部分：硬态铜包钢线；第2部分：软态铜包钢线。
本部分为JB/T11868的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国裸电线标准化技术委员会（SAC/TC422）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：大连通发新材料开发有限公司、苏州市南方欣达双金属材料有限公司、傅氏
国际（大连）双金属线缆有限公司。
本部分主要起草人：蔡西川、曾伟、赵正树、郭振友、孙承鑫。 本部分为首次发布。
11 JB/T 11868.2—2014
电工用铜包钢线
第2部分：软态铜包钢线
1范围
JB/T11868的本部分规定了软态铜包钢线的分类、型号、技术要求、交货要求、试验方法等。 本部分适用于电气、电力、电子及通信等领域用软态铜包钢线。
2规范性引用文件
下列文件对下本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T467—2010阴极铜 GB/T3048.2一2007电线电缆电性能试验方法第2部分：金属材料电阻率试验 GB/T4909.2一2009　裸电线试验方法　第2部分：尺寸测量 GB/T 4909.3—2009 裸电线试验方法第3部分：拉力试验 GB/T 4909.4—2009 裸电线试验方法第4部分：扭转试验 GB/T 4909.5--2009 裸电线试验方法第5部分：弯曲试验 反复弯山
3分类、型号和标记
3.1分类
按相对导电率的大小（用国际退火铜标准IACS的百分数表示）将软态铜包钢线分为以下三个类别： 21R一一标称导电率为21%IACS的软态铜包钢线； 30R—标称导电率为30%IACS的软态铜包钢线； 40R-—一标称导电率为40%IACS的软态铜包钢线。
3.2型号
软态铜包钢线的型号由产品代号（TG）和类别代号（21R、30R和40R）组成。 3.3标记
铜包钢线产品的标记由型号、规格和本部分编号组成。
TG-- JB/T 11868.2--2014
规格类别代号产品代号
示例：标称直径为2.100mm，导电率为30%IACS的软态铜包钢线表示为：TG-30R-2.100JB/T11868.2一2014。
1 JB/T 11868.22014
4.5 5电性能
软态铜包钢线在20℃时的直流电阻率应符合表3的规定。
表 3直流电阻率
20℃时的直流电阻率（最大值）
20℃时的导电率（最小值）
类别 21R 30R 40R
2 · mm/m 0.084 102 0.058 444 0.043 648
%IACS 20.5 29.5 39.5
注：当测试电阻时的温度不是20℃时，电阻温度系数取0.0038/℃。
4.6 铜层厚度 4.6.1 铜包钢线最薄处的铜层厚度应符合表4的规定。
表4最薄铜层厚度
类别 21R 30R 40R
最薄处铜层厚度不小于线材标称直径的1.5% 不小于线材标称直径的3.0% 不小于线材标称直径的5.0%
4.6.2 铜包钢线的平均铜层厚度理论值参见附录A。 4.6.3 铜包钢线的铜层厚度测量应按照GB/T4909.2--2009的规定进行。 4.7密度
铜包钢线的标称密度理论值参见附录A。 4.8 弹性模量和线膨胀系数
铜包钢线的弹性模量和线膨胀系数计算值参见附录A。
5 交货要求
5.1 铜包钢线应成盘或成圈交货，每盘或每圈成品铜包钢线应为一整根，成品不允许有任何形式的接头。 5.2 根据供需双方协议，允许以任何质量或短段铜包钢线交货。
6 试验
6.1 抽样规则
每批按1%抽样，但不少三盘（圈）；批量较大时，应不多于10盘（圈）。第一次试验有不合格项目存在时，应取双倍数量的试样就不合格项目进行第二次试验，如仍有项目不合格，则判定该批铜包钢线成品不合格。 6.2试验要求
铜包钢线产品应按表5的规定进行试验。
3 JB/T 11868.2—2014
表 5 试验要求技术要求
试验方法正常日力检查 GB/T 4909.2—-2009 GB/T 4909.3--2009 GB/T 4909.4 2009 GB/T 4909.5--2009 GB/T 3048.2 --2007 GB/T 4909.2—2009
序号 1 2 3 4 5 6
试验项目表面质量直径及偏差
检验类型 T、S、R T、S、R T、S、R T、S T、S T、S、R T、S
4.2 4.3 4.4.1 4.4.2 4.4.3 4.5 4.6
抗拉强度和仲伸长率
扭转弯曲电阻率铜层厚度
A
注： T 一型式试验、S-抽样试验、R-一例行试验。
7 合格证、 包装及标志
7.1合格证
产品应由制造广检验合格后方能出厂。每批出厂的产品应附有制造厂的产品质量检验合格证。 7.2 包装
铜包钢线应整齐卷绕。成盘时，最后一层线应与线盘侧板边缘保持适当的距离。每盘（圈）线应妥善包装，存放在干燥通风及无腐蚀气体的地方。 7.3标志
每个包装件上应附有标签标明： a）制造厂名称或商标； b）产品名称; c）产品型号及规格； d）毛重及净重（单位为千克，kg）； e）制造日期：年月日； f）本部分编号。
4 JB/T 11868.2—2014
附录 A （资料性附录）
电工用软态铜包钢线物理参数
计算时，电工用软态铜包钢线的物理参数可参见表A.1。
表A.1 电工用软态铜包钢线的物理参数
类 别标称密度理论值
21R 7.94 3.35%
30R 8.05 6.12%
40R 8.17 9.38%
kg/dm3 平均铜层厚度理论值弹性模量计算值
铜包钢线标称直径
锅包钢线标称直径
铜包钢线标称直径
175
180
165
GPa 线膨胀系数计算值
12.0
12.4
12.9
× 10- 1/℃
