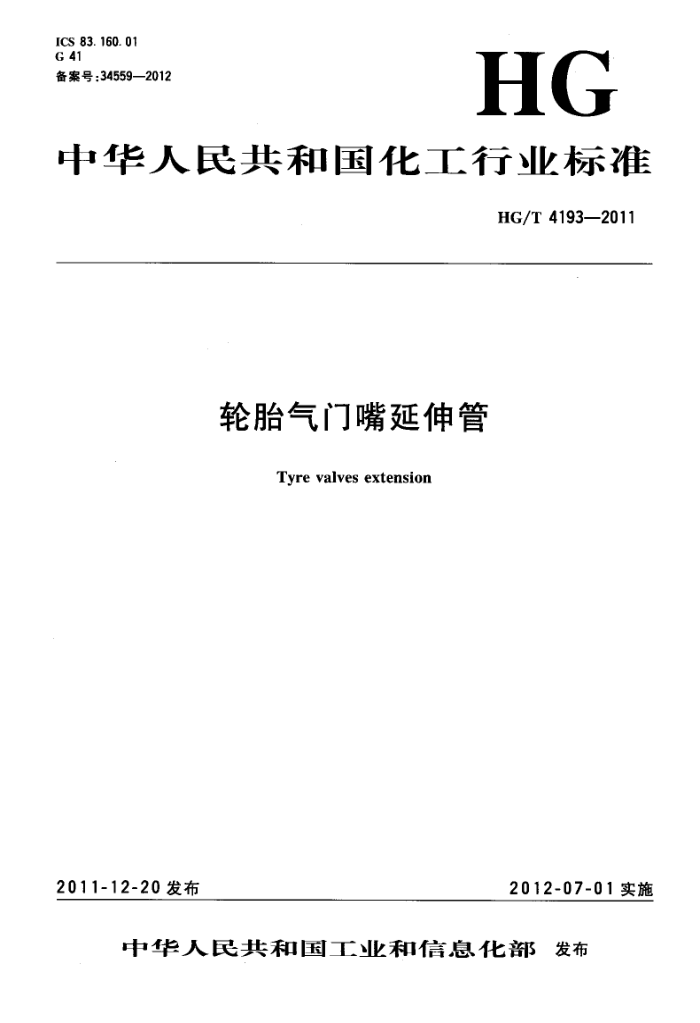

ICS 83.160.01 G 41 备案号：34559—2012
HG
中华人民共和国化工行业标准
HG/T 4193—2011
轮胎气门嘴延伸管
Tyrevalves extension
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 HG/T4193—2011
前言
本标准的编写格式依据GB/T1.1的规定。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19)归口。 本标准起草单位：江阴市天一气门芯有限公司、江阴市创新气门嘴有限公司、上海保隆汽车科技股
份有限公司、宁波豪锋思科汽配有限公司、山东高天金属制造有限公司、山东高密市同进气门嘴有限公司。
本标准主要起草人：唐建兰、陆小勇、王贤勇、李云祥、李峰、玄成琪。
I HG/T4193—2011
轮胎气门嘴延伸管
1范围
本标准规定了轮胎气门嘴延伸管（以下简称延伸管）的术语和定义、型号标记、结构型式及尺寸、零部件的类型、结构尺寸及材料、外观、密封性、连接、爆破、试验方法、检验规则、标识、包装和贮存。
本标准适用于载重汽车（包括客车、挂车及无轨电车）、工业车辆、工程机械、拖拉机、农业和林业机械等轮胎气门嘴充气用延伸管。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1796.6轮胎气门嘴第6部分：气门芯（neqGB1796.6—2008，ISO9413：1998，Tyre valves—Dimensions and designation)
GB1796.7轮胎气门嘴第7部分：零部件（GB1796.7—2009，TyrevalvesPart7：Compo nents)
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(idtISO2859-1：1999)
GB9764轮胎气门嘴芯腔（modGB9764—2009，ISO20562：2004，Tyrevalves-ISOcore chambers No.1,No.2 and No.3)
GB9765轮胎气门嘴螺纹（modGB/T9765—2009，ISO4570：2002，Tyrevalvethreads） GB/T12839轮胎气门嘴术语及其定义（neqGB/T12839—2005，ISO3877-2+1997，Tyres
valves and tubes—List of equivalent terms—Part 2:Tyrevalves)
GB/T21285轮胎气门嘴及其零部件的标识方法（modGB/T21285—2007，ISO10475：1992， Valves for tubeless tyres and valves for tubesIdentification system for valves and their components)
HG/T4194轮胎气门嘴延伸管试验方法（HG/T4194—2011，Testmethodfortyrevalveexten sion) 3术语和定义
GB/T12839确立的术语及其定义适用于本文件。 4型号标记 4.1产品型号
一个延伸管型号用5个符号表示，前4个符号为：2个字母和2个数字，最后1个数字为延伸管长度。
第1个字母应符合GB/T21285的规定；第2个字母“Y"表示延伸管代号；两个数字表示延伸管系列代号；最后1个数字表示延伸管的各种规格。
1 HG/T 4193—2011 4.2标记说明
延伸管规格：直式为总长度，弯式为水平长度延伸管系列代号延伸管代号延伸管形状（直式、单弯、双弯、三弯或多弯）及延伸管与气门嘴连接螺纹的字母代号
标记示例；示例1：延伸管形状为直式，与气门嘴连接的内螺纹为8V1，系列排序第2种，总长度为40mm，标记为CY02-40。 示例2：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为8V1，系列排序第1种，水平长度为100mm，
标记为DY01-100。
示例3：延伸管形状为直式，与气门嘴连接的内螺纹为12V1，系列排序第1种，总长度为100mm，标记为HY01-100。 示例4：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为12V1，系列排序第1种，水平长度为150mm，
标记为JY01-150。 5结构型式及尺寸
延伸管的结构型式及尺寸应符合图1～图7的规定。
La
2
滚花或六角
1号芯腔
X
普通芯腔防护帽； 2 H01型气门芯：
人
“连接嘴；固定套；
3 --
5 -软管； 6- 连接管；
B10C型密封垫；连接螺母。
7
oc
a尺寸L最小为75mm。
图1CY01系列延伸管
2 HG/T4193—2011
10
六角可没有
1号芯腔
8.4(最小)
2
1A8X
8
8(最小)
普通芯腔防护帽； H01S型气门芯；管体；顶杆； B10C型密封垫。
-
2- 3
4
U
尺寸L最小为35mm。
图2CY02系列延伸管
A8X
8.4(最小) 1号芯腔
六角可没有
业烟
118
豆
Na
5 8(最小)
25
普通芯腔防护帽； ·H01S型气门芯；管体；顶杆；
1 - 2-.- 3- 4 6
B10C型密封垫。 a尺寸L最小为50mm。
图3 3CY03系列延伸管 HG/T41932011
8
1号芯腔
腋花或六角
6
5
螺纹8V1 @12
普通芯腔防护帽； H01型气门芯；连接嘴；
a
3
4 - 固定套； 5- 软管； 6 连接管；
B10C型密封垫；连接螺母。
8
尺寸L最小为75mm。
图4DY01系列延伸管
F.
43
36
2号芯腔
TAZIX
9
13
大芯腔防护帽： H02型气门芯； E08型六角螺母；连接嘴；固定套；
2
&
5
6 软管； 7- 连接管；
B11C型密封垫；连接螺母。
8 o 2尺寸1最小为100mm。
图5HY01系列延伸管 HG/T4193-—2011
2号芯腔
4
5
6
10(最小)
20
大芯腔防护帽； -H02S型气门芯， E08型六角螺母；一管体；一顶杆； -B11C型密封垫。
2.
3
5
6
a尺寸L最小为65mm。
图6HY02系列延伸管
43
36
2号芯腔
螺纹12V1
1 -- 大芯腔防护帽；
H02型气门芯； E08型六角螺母；连接嘴；固定套；软管；一连接管； B11C型密封垫；连接螺母。
2
3-
6
7.
8— a
a尺寸L最小为100mm。
图7JY01系列延伸管
5 HG/T 4193—2011
6 零部件的类型、结构尺寸及材料 6.1密封垫
密封垫的类型、结构尺寸应符合图8的规定，材料为橡胶。
D
型号 B10C B11C
D 7.8 12.3
型号 B10C B11C
d 4 6
h 1.5 1.8
O
图8 B10C,B11C型密封垫
6.2气门芯
H01、H02型气门芯应符合GB1796.6的规定。 6.3防护帽
防护帽应符合GB1796.7的规定。 6.4六角螺母
六角螺母应符合GB1796.7的规定。 6.5芯腔
芯腔应符合GB9764的规定。 6.6螺纹
螺纹的牙形、极限尺寸及公差应符合GB9765的规定。 6.7其他零件的类型、结构尺寸及材料
其他零件的类型、结构尺寸应符合第5章的规定，材料应符合表1的规定。
表1
材 料黄铜或其他金属材料橡胶或其他材料
零件名称连接嘴软管固定套连接管连接螺母管体顶杆
黄铜或其他金属材料
7外观 7.1延伸管各零件表面不应有油污、锈蚀、裂纹及其他影响使用性能的缺陷，金属零件表面应有防腐处理。 7.2密封挚和软管表面不应有海绵状、气泡、缺胶、夹杂物及其他影响使用性能的缺陷 8密封性 8.13 延伸管与气门嘴的装配扭矩为2N·m。 8.23 延伸管最大使用压力为1400kPa。在使用压力下，温度为一40℃～100℃时，应保证整个延伸管 6
