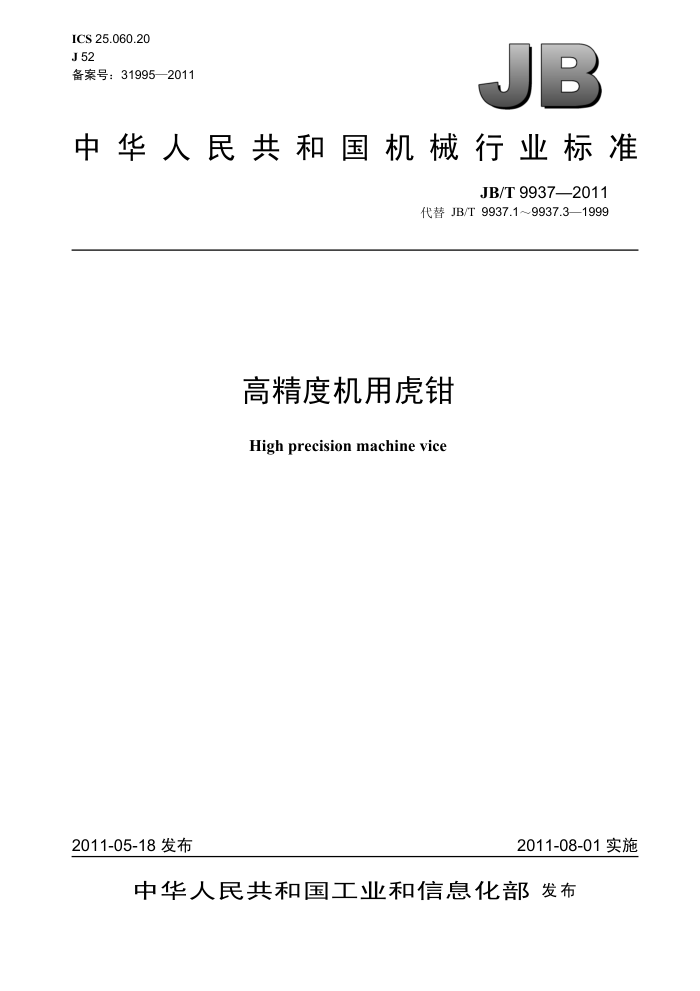

ICS 25.060.20 J 52 备案号：31995—2011
JB
中华人民共和国机械行业标准
JB/T 9937—2011
代替 JB/T 9937.1～9937.3—1999
高精度机用虎钳 High precision machine vice
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 9937—2011
目 次
前言，
范围..…. 规范性引用文件
1
2 3 型式和参数
3.1 型式. 3.2 型.. 3.3 精度等级.. 3.4 参数 4　精度. 4.1 般说明. 4.2 精度检验.. 5　要求. 5.1 外观.. 5.2 材料... 5.3 热处理.. 5.4 工作性能.. 5.5表面粗糙度 6检验规则. 6.1 出厂检验…. 6.2 型式检验.…. 7　标志和包装. 7.1 标志.. 7.2 包装... 图1 虎钳. 表1 虎钳参数尺寸
.
...............
........................
10
...
............................
......................................
10 10 10 10 .10 10
.............. ....... JB/T 9937—2011
前言
本标准代替JB/T9937.1一1999《高精度机用平口钳 寸参数》、JB/T9937.2一1999《高精度机用平口钳精度检验》、JB/T9937.3一1999《高精度机用平口钳 技术条件》。
本标准与 JB/T 9937.1～9937.3一1999相比，主要变化如下：
将 3个标准合并为1个标准; 修改规范了标准名称; -增加了“精度”中一般说明的条款（本版的4.1.1、4.1.4); 对技术要求作了细化分类。
本标准由中国机械工业联合会提出本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准负责起草单位：甘肃省平凉机床附件有限责任公司、烟台机床附件研究所。 本标准主要起草人：燕八一、李维斌、时述庆、张国武、纵瑞兴。 本标准所代替标准的历次版本发布情况为：
ZB J52 006.1～J52 006.3—1989; -JB/T 9937.1～9937.3—1999。
II JB/T 9937—2011
高精度机用虎钳
1范围
本标准规定了高精度机用虎钳的型式和参数、精度、要求、检验规则、标志和包装等。 本标准适用于各类平面磨床、工具磨床及其他精密机床使用的高精度机用虎钳（以下简称虎钳）
2规范性引用文件
下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191一2008包装储运图示标志（ISO 780:1997，MOD） GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（eqv
ISO 230-1:1996)
JB/T2326—2005机床附件型号编制方法 JB/T3207—2005机床附件产品包装通用技术条件 JB/T9935一2011　机床附件随机技术文件的编制
3型式和参数 3.1型式
虎钳的型式如图1所示。
钳身；2- -活动钳口；3- 螺杆。
图1虎钳
3.2型号
虎钳的型式和命名应符合JB/T2326的规定。 JB/T 9937—2011
3.3精度等级
虎钳的精度分为1级和2级两个等级。 3.4 参数
虎钳的参数尺寸如图1和表1所示
表 1虎钳参数尺寸
单位为毫米
规格钳口宽度 B 钳口高度　h 钳口最大张开度L 32 40 4 精度 4.1一般说明 4.1.1精度检验中的线性尺寸和公差的单位用毫米（mm）表示。 4.1.2使用本标准时，精度检验方法和检验工具精度应按 GB/T 17421.1的规定，也可以采用本标准 G1～G8 规定以外的等效方法。 4.1.3本标准所列出的精度检验项目顺序，并不表示实际检验顺序。检验时，为了装拆检验工具和检验方便，可按任意顺序进行检验。 4.1.4可根据结构特点，按协议选择本标准中提出的部分项目进行检验。 4.1.5当实测长度与本标准规定的长度不同时，公差值应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.002mm 时，仍按0.002mm计。 4.2精度检验检验项目
40 40 22
50 50 25
63 63 28 63
80 80 32
100 100 36
160 160 45 200
125 125 40 160
50
125
100
80
G1
导轨上平面对底平面的平行度简图
X
公差
在100测量长度上 1级：0.003 2级：0.006
检验工具
平板、指示器、表架检验方法
应符合GB/T17421.1—1998中5.4.1.2.2的规定。 将虎钳放置在平板上，在钳口最大张开度位置时，指示器测头触及导轨上平面，移动指示器检验。 误差以指示器读数的最大差值计。
2 JB/T 9937—2011
G2
检验项目
固定钳口面和活动钳口面对钳身底平面的垂直度
简图
公差
1 级：0.004/h 2级：0.008/h
检验工具
平板、直角尺、指示器、专用表架
检验方法
应符合 GB/T17421.1—1998中 5.5.1.2.2的规定。 将虎钳放置在平板上，指示器测头触及固定钳口面，移动指示器检验。记录指示器的读数差值对活动钳口面进行同样的测量。 误差以指示器两次读数的大值计。
3 JB/T 9937—2011
G3
检验项目
活动钳口面与固定钳口面在宽度方向的平行度
简图
效
公差
在100测量长度上 1级：0.003 2级：0.006
检验工具
基准块、指示器、专用表架
检验方法
应符合 GB/T 7421.1—1998 中 5.4.1.2.2 的规定在两钳口面之间放一基准块并夹紧，专用表架紧靠固定钳口面，指示器测头触及活动钳口面，移动指示器检验误差以指示器读数的最大差值计。
4 JB/T 9937—2011
G4
检验项目
钳身头部端面对底平面的垂直度
简图
H
公差
H<100 1级：0.004/H 2级：0.008/H H≥100 1 级：0.004/100 2 级：0.008/100
检验工具
平板、直角尺、指示器、专用表架
检验方法
应符合 GB/T17421.1—1998中5.5.1.2.2的规定。 将虎钳放置在检验平板上，指示器测头触及钳身头部端面，移动指示器检验误差以指示器读数的最大差值计。
5
