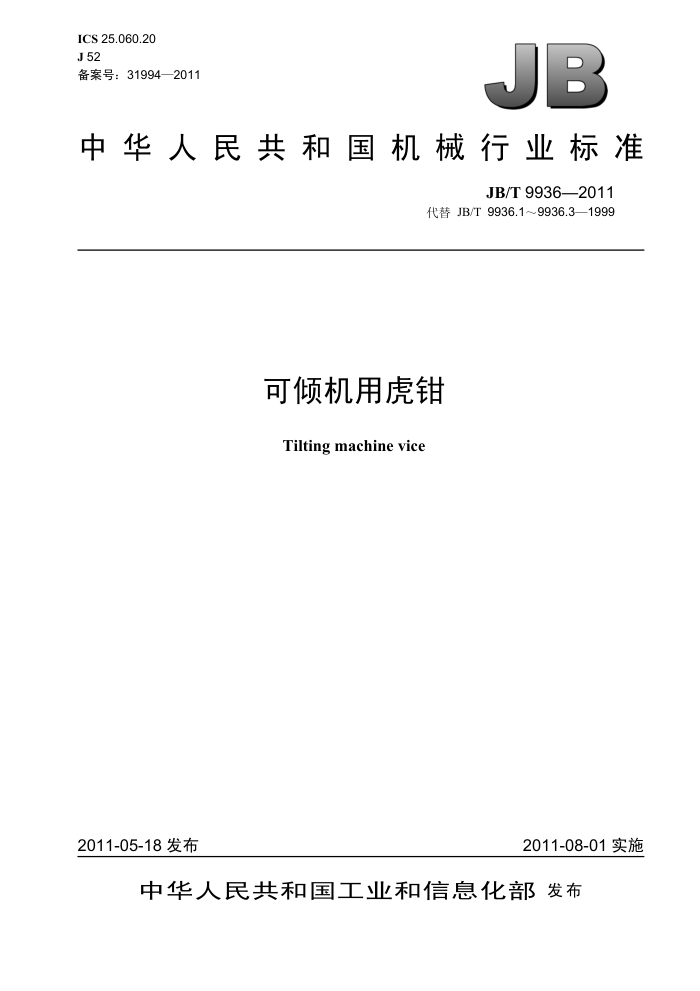

ICS 25.060.20 J52 备案号：31994—2011
JB
中华人民共和国机械行业标准
JB/T 9936—2011
代替 JB/T 9936.1～9936.3—1999
可倾机用虎钳 Tilting machine vice
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 9936—2011
前言
本标准代替JB/T9936.1一1999《可倾机用平口钳 参数》、JB/T9936.2一1999《可倾机用平口钳精度检验》、JB/T9936.3一1999《可倾机用平口钳技术条件》。
本标准与 JB/T9936.1～9936.3一1999 相比，主要变化如下：
将3个标准合并为 1个标准; 修改了标准名称; -取消了原标准的表2，零部件名称直接写在图形下方（1999版的表2，本版的图1和图2); 增加了“精度”中一般说明的条款（本版的4.1); 对技术要求作了细化分类
本标准由中国机械工业联合会提出本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准负责起草单位：甘肃省平凉机床附件有限责任公司、烟台机床附件研究所。 本标准主要起草人：李维斌、燕八一、时述庆、张国武、纵瑞兴。 本标准所代替标准的历次版本发布情况为:
ZB J52 005.1—1989; -JB/T 9936.1～9936.3—1999。
II JB/T 9936—2011
1777777777777
h
钳身；2一 钳口垫；3- 一活动钳口；4- 一螺杆;
-螺母；6— -转盘；7 一底座。
5-
图１型式I
2 JB/T 9936—2011
/
钳身；2- 一钳口垫；3- -活动钳口；4一 一螺杆；5- -螺母；6- -转盘；7- -底座。
图 2 型式 I
4精度 4.1一般说明 4.1.1精度检验中的线性尺寸和公差的单位用毫米（mm）表示。 4.1.2使用本标准时，精度检验方法和检验工具精度应按GB/T 17421.1 的规定。 4.1.3本标准所列出的精度检验项目顺序，并不表示实际检验顺序。检验时，为了装拆检验工具和检验方便，可按任意顺序进行检验。 4.1.4可根据结构特点，按协议选择本标准中提出的部分项目进行检验。 4.1.5当实测长度与本标准规定的长度不同时，公差值应按GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算，折算结果小于0.005mm 时，仍按0.005mm计。
3 JB/T 9936—2011
4.2 精度检验检验项目
G1
导轨上平面对底平面的平行度
简图
X
公差
在100测量长度上0.06
检验工具
平板、指示器、表架
检验方法
应符合 GB/T17421.1—1998中 5.4.1.2.2的规定。 将虎钳固定在平板上，使底座与转盘零位对齐。在钳口最大张开度位置时，钳身用可调支承调平后，指示器测头
触及导轨上平面，移动指示器检验，并记录读数差值。
转盘相对底座依次回转 90°，重复检验 3 次。 误差以指示器4次读数差值的最大值计。
4 JB/T 9936—2011
G2
检验项目
固定钳口面和活动钳口面对导轨上平面的垂直度
简图
Q
风
公差
0.05/100 α<90°
检验工具
平板、指示器、圆柱角尺、专用表架
检验方法
用带专用表架的指示器测量固定钳口面和活动钳口面，其读数与基准圆柱角尺读数比较，取其读数差值。 误差以两钳口面指示器读数差值的最大值计。
