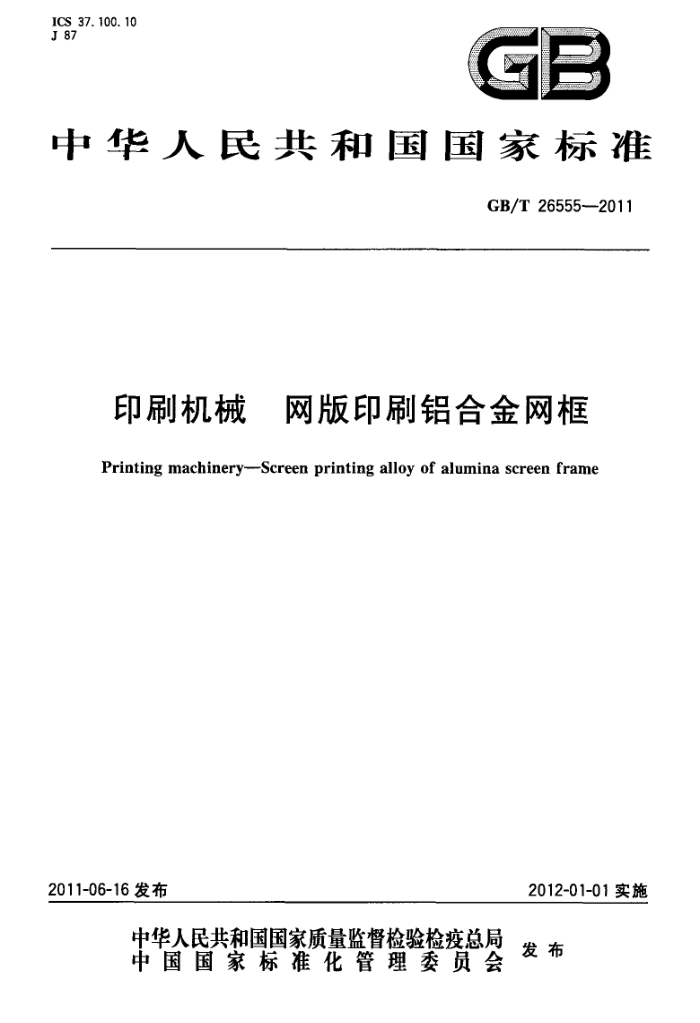

ICS 37. 100. 10 J 87
CD
中华人民共和国国家标准
GB/T 26555-2011
印刷机械 网版印刷铝合金网框
Printing machinery---Screen printing alloy of alumina screen frame
2012-01-01 实施
2011-06-16 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 26555—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192)归口。 本标准起草单位：顺德永安丝印器材有限公司、北京印刷机械研究所。 本标推主要起草人：冯兆雄、王晓智、邵长平、杨冬梅。
I GB/T 26555—2011
印刷机械网版印刷铝合金网框
1范围
本标准规定了网版印刷铝合金网框的型式与基本参数、要求、检查方法、检验规则、标志、包装、运输与贮存。
本标推适用于网版印刷所用铝合金网框（以下简称“网框”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志 GB/T1184--1996形状和位置公差未注公差值 GB/T1804一2000　一般公差　未注公差的线性和角度尺寸的公差 GB/T 3190 变形铝及铝合金化学成份 GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 13306 标牌 GB/T 14436 工业产品保证文件 总则
3 型式与基本参数
3.1 型式
型式可分为： a）普及型网框断面为空腔薄壁矩形，一般供小幅或低张力网版。 b）适用型一一网框断面为腔内加斜向筋的薄壁矩形，一般供中型幅面或中等张力网版。 c)加强型[ -网框断面为腔内交叉筋的厚壁矩形，一般供大型幅面或高张力网版。 d）特殊型一一网框断面为表面带有槽沟或翼板的薄壁空格形，一般供各种幅面的织物印花网版。
3. 2 基本参数
网框的基本参数应符合表1的规定。普及型网框型号代码为P，适用型网框型号代码为S,加强型网框型号代码为J,特殊型网框型号代码为T。
> GB/T 26555—2011
表 1 基本参数
相应张力下的理想内框长边边长/mm 10 N 16 N 20 N 25 N 30 N 750
断面尺寸/mm
型号
断面图
重量/(kg/m)
P1 P2 P3 P4 S1 S2 S3 S4 J1 J2 J3
0.24
600
450
400
25 X20×1. 0
500
0.32
900
750
650
550
500
30 X 20 X1. 2
1 250 1 000 900 1 600 1 250 1 100 1 000 900 1 850 1 400 1 250 1 150 1 050 2 000 1 500 1 350 1 250 1 150
800
700
35 X 25 X 1. 6
0.49
0.72
40X30 X2. 0
45×30×1.2/2
0.97
1.07
50×30×1.2/2
1.69
2 600 2 000 1 800 :1 600 1 450
55X35X1.6/3
60X 35×1.6/3
1.77
2 800 2 200 1 900 1 700 1 550
3 900 3100 2 800 2 500 2 300 4 500 3 500 3 200 2 800 2 600 5 000 4 500 4 000 3 500 3 000 6 500 6 000 5 500 4 500 4 000
70X40×2/4
3.38
3.98
80X40×2/4
100X45×3/6
7.56
J4
9.80
120X45×3/6
T1
0.35
900
700
650
550
25X 25×1. 2
T2
0.45
1 250 1 000 900
800
40×25×1. 2
T3
0.63
1 650 1 300 1 150 1 050
50X29X1. 4
70 × 35 ×1. 6
T4
2 350 1 900 1 700 1 500
0.95
1.38
T5
2 800 2 200 2 000
70X45×1.8
T6
70×45×2. 0
1.50
2 950 2 350 2 100
2 650 2 100 1 900 2 800 2 200 2 000 2 650 2 100 1 900
1.34
T7
70 X 50 ×1. 8
T8
1.39
70X 50X2. 0
T9
70X50X1.8
1.41
T10
80X50×1.8
1.54
2 900 2 350 2 100
注：网框宜按表 1中所列断面规格,所选网框大小(最大边长)和所需网面张力进行抗张力测试。
2 GB/T 26555—2011
4.4.3框架四角两邻边垂直，垂直度应符合表2规定。 4.4.4框架上下两平面，其平面度应符合表2规定。 4.4.5框架两对边平行，平行度应符合表2规定。 4.4.6框架各边长两两相等，线性长度偏差和对角线长度偏差，应符合表2规定。 4.4.7架底平面为粘网面，应经喷砂或机械打毛，以增强粘网牢度。 4.5外观质量 4.5.1网框外表面应平直光洁，不应有明显的划伤压陷。 4.5.2网框整体应平整，端正，坚实。 4.5.3网框外表面应色泽-致，不应有明显的锈蚀斑痕。 4.6使用说明书和产品合格证 4.6.1使用说明书的编写应符合GB/T9969的规定。 4.6.2产品合格证的编写应符合GB/T14436的规定。
5检查方法
5.1型材质量检查
以供方的材料化验单及有关机械性能报告单为依据，其各项指标应符合4.2的规定，新的材料供方应按要求提供样品到指定的权威检验单位进行检验，其各项指标应符合4.2的规定。 5.2加工质量的检查
使用定期检验合格的钳工平台、千分尺、角度千分尺、卡尺、直尺、厚薄规等标准线性尺寸、角度尺寸量具测量网框的直线度、对角线、相邻边垂直度、相对边的平行度、各边长线性尺寸偏差和四角45°对焊焊缝均应符合4.4规定。对于较大幅面网框上、下两平面平面度的检查，应与经特殊制作的标准框架反复贴合检查。 5.3外观质量检查
目视检查外观质量应符合4.5的规定。 5.4最大变形量检查
按3.1所列的4种网框断面型式及断面规格，根据表1所提数据，从各种断面张力，理想边长中任选一种组合进行绷网，用直尺和塞尺检查各框边中部向被曲陷的变形量，其变形量与所在框边长度的比率应符合4.3所规定的要求。
6 检验规则
6.1出厂检验 6.1.1每件产品应由制造厂质量检验部门检验合格后方可出厂。 6.1.2每件产品出厂前应按5.1、5.2、5.4的规定检验，若有项不合格，即为不合格品。 6.1.3每批产品中抽取5%（不应小于2件)应按5.3的规定进行检验。若有一项不合格，应在同批产品再抽10%（不应小于3件)进行检验；再不合格，则应对该批产品逐件进行检验。
4 GB/T 26555—2011
6.2型式检验 6.2.1有下列情况之一时，应进行型式检验：
a）新产品或老产品转广生产的试制定型鉴定； b）正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时； c) 产品停产一年以上又恢复生产时； d) 连续生产时，每年至少进行次； e）出厂检验结果与上次型式检验发生较大差异时。
6.2.2型式检验应按本标准规定的全部内容进行。
7 标志、包装、运输与贮存
7.1标志 7.1.1每件产品应在明显部位固定标牌，标牌应符合GB/T13306的规定，内容至少应包括：
a）制造厂名称、产品原产地； b）产品型号、名称； c）j 产品执行标准编号； d）产品的主要技术参数; e) 出厂编号; f) 出厂日期。
7.1.2包装储运图示标志，应符合GB/T191的规定。 7.1.3运输包装收发货标志，应符合GB/T6388的规定。 7.2包装 7.2.1产品包装应符合GB/T3199的规定。 7.2.2产品包装箱内应铺防水材料，并可靠地固定在箱内，箱子应符合运输装卸的要求。 7.2.3产品分多箱包装时，随机文件应放在主机箱内，分装箱单应放在相应的包装箱内。 7.2.4每件产品出厂时应附有下列随机文件：
a）产品合格证； b）使用说明书； c） 装箱单（含总装箱单和分装箱单）。
7.3运输
产品运输起吊时，应按包装外壁上的标志稳起、轻放，防止碰撞。 7.4贮存 7.4.1产品包装箱应贮存在干燥、通风的地方，避免受潮、受挤、受压，严禁与酸、碱、盐等物品接触。室外贮存时应有防雨措施。 7.4.2贮存期超过-一年应在出厂前进行开箱检验，若包装损坏不符合有关规定时，应重新包装。
5
