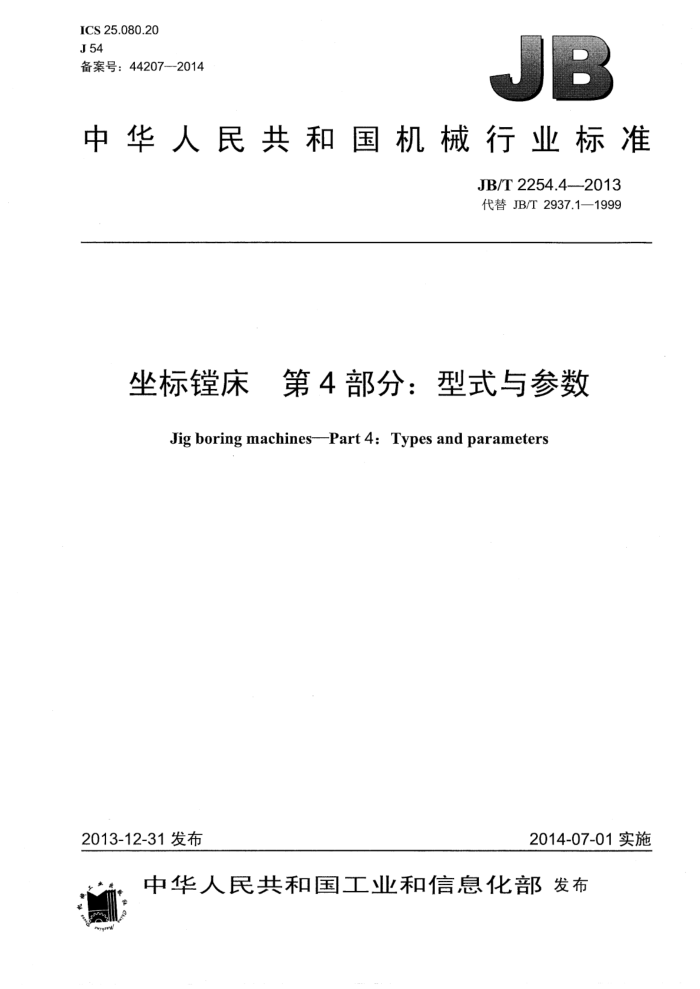

ICS 25.080.20 J54 备案号：44207—2014
中华人民共和国机械行业标准
JB/T2254.4—2013 代替JB/T2937.1—1999
坐标镗床 第4部分：型式与参数
Jig boring machines--Part 4: Types and parameters
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T2254.4---2013
目 次
前言..
0
范围. 规范性引用文件
1
2
3型式.. 4参数... 参考文献图1单柱坐标镗床图2双柱坐标镗床.. 表1单柱和双柱坐标镗床参数
.. JB/T2254.4-—2013
前 創言
JB/T2254《坐标镗床》分为以下四个部分：
第1部分：精度检验；第2部分：技术条件：第3部分：3：20锥度孔主轴端部尺寸；第4部分：型式与参数。
本部分是JB/T2254的第4部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T2937.1-1999《坐标镗床参数》，与JB/T2937.1-—1999相比主要技术变化如下：
“本标准”一词改为“本部分”；在第1章范围中增加了“M级和P级精度等级” 增加了7：24锥孔号有关规定（见表1）； -取消了图2水平主轴箱的图示及表1中水平主轴箱的有关参数。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：沈机集团昆明机床股份有限公司、沈阳机床（集团）有限责任公司。 本部分主要起草人：孙波、许昆平、何春树、杨刚、李军。 本部分所代替标准的历次版本发布情况为：
-JB/T2253—1977; JB/T2253-1985; JB/T2937.1—1999。
II JB/T2254.4—2013
坐标镗床第4部分：型式与参数
1范围
JB/T2254的本部分规定了坐标镗床的型式与参数。 本部分适用于新设计或改进设计的工作台面宽度小于或等于2000mm的M级和P级精度等级的单
柱和双柱坐标镗床。
注：M级和P级精度等级为相对精度等级，对应GB/T25372一2010的绝对精度等级为II级和I级精度等级。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1443—1996机床和工具柄用自夹圆锥 GB/T3837—20017：24手动换刀刀柄圆锥 JB/T3753—1999坐标镗床3：20锥度的主轴端部尺寸
3型式
坐标镗床分为单柱坐标镗床和双柱坐标镗床两种型式，如图1和图2所示。
图1单柱坐标镗床
图2双柱坐标镗床
4参数
坐标镗床的参数应符合表1的规定。 JB/T2254.4--2013
表1 单柱和双柱坐标镗床参数单 柱
双 柱
型 式
工作台面宽度Bmm 工作台面长度L mm
200 320 450 630 450 630 800 1000 1400 2000 400 600 700 1100 650 900 1120 1 600 2200 3000
横向坐标最大行程 mm 160 250 400 600 400 630 800 1000 1 400 2 000 纵向坐标最大行程 mm 250 400 600 1000 550 800 1000 1400 2000 3000 垂直主轴端面至工作台面
500 700 800 950 1100 1300
最大距离mm 垂直主轴端面至工作台面最小距离mm 主轴套筒最大行程mm 80 120 180 250 150 主轴箱最大行程mm
100 150 300
50
250
300
150 200 250 300
横梁最大行程，mm 主轴轴线至立柱距离 mm 200 320 460 650 立柱间距离mm
350 450 550 650 800 1000
-
600 900 1100 1400 2000 2500 3
-
-
莫氏圆锥号
主锥
2
3 Z32 Z40 Z32 Z40 Z40 Z50 Z40 Z50
2
勃 （按GB/T1443-1996）
3：20锥孔号（按JB/T3753—1999）
链度口 孔
Z32
Z50 Z50 Z50 Z50
号 （按GB/T3837-—2001） 30 30
7：24圆锥号
45
50
40
40
40
45
40
门 JB/T2254.4—2013
参考文献
[1] GB/T25372—2010 金属切削机床 精度分级
