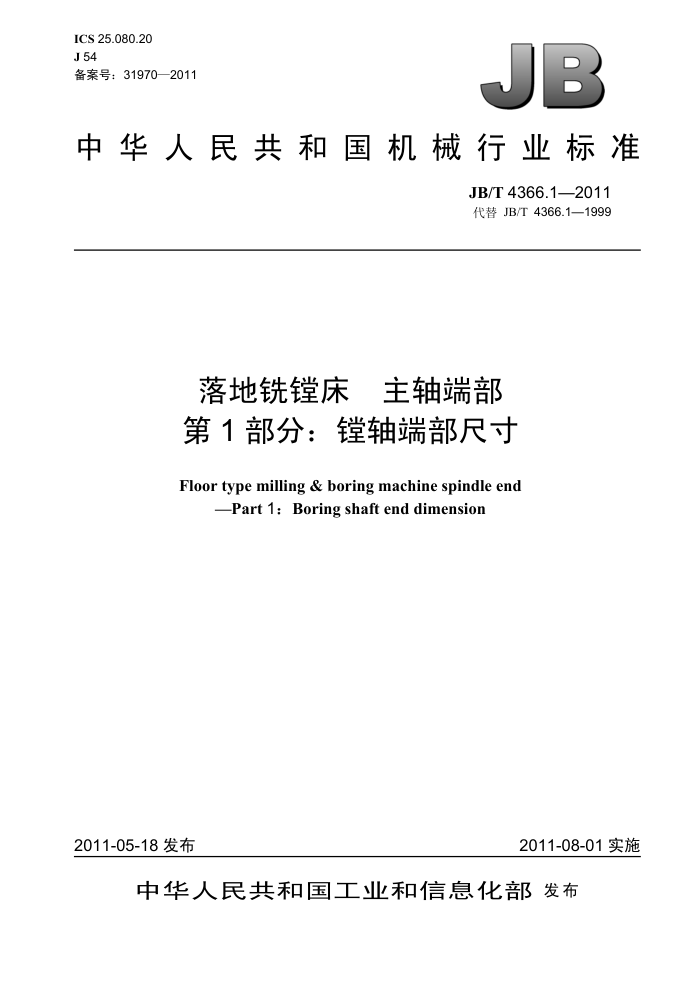

ICS 25.080.20 J 54 备案号：31970—2011
JB
中华人民共和国机械行业标准
JB/T 4366.1—2011 代替 JB/T 4366.1—1999
落地铣镗床 主轴端部第1部分：镗轴端部尺寸
Floor type milling & boring machine spindle end
-Part 1: Boring shaft end dimension
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 4366.1—2011
目 次
前言.. 范围... 规范性用文件. 3落地铣镗床镗轴端部的型式和尺寸图 1镗轴端部的型式表．镗轴端部尺寸…
...I
................................
..............................
1
2
....................... JB/T 4366.1—2011
前言
JB/T4366《落地铣镗床主轴端部》分为三个部分：
-第1部分：镗轴端部尺寸； -第2部分：铣轴端部尺寸；第3部分：主轴端面键尺寸。
本部分为JB/T4366的第1部分。 本部分代替JB/T4366.1一1999《落地铣镗床主轴端部镗轴端部尺寸》。 本部分与JB/T4366.1一1999相比，主要变化如下：
第3章“图1”中，增加“锥体最大直径平面相对于测量平面的位置”等字样，以便对“Z”公差值的含义作明确的注释；取消对键槽的平行度要求，因h5的公差远小于平行度要求；镗轴端面对基准A的垂直度要求改为跳动，便于测量。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：武汉重型机床集团有限公司、齐齐哈尔二机床（集团）有限责任公司。 本部分主要起草人：伍竞平、王惠临、唐晶蕊、熊汉君。 本部分所代替标准的历次版本发布情况为：
-JB 4366.1—1986; JB/T 4366.1—1999。
II JB/T 4366.1—2011
落地铣镗床 主轴端部第 1部分：镗轴端部尺寸
1 范围
JB/T4366 的本部分规定了落地铣镗床镗轴端部的型式和尺寸。 本部分适用于镗轴直径为130 mm～320 mm落地铣镗床的镗轴。
2　规范性引用文件
下列文件中的条款通过JB/T 4366 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 70.1一2008内六角圆柱头镖钉（ISO 4762：2004，MOD） GB/T3837—20017：24 手动换刀刀柄圆锥（eqvISO 297：1988）
3落地铣镗床镗轴端部的型式和尺寸 3.1落地铣镗床镗轴端部的型式和尺寸宜符合图1及表1的规定。
A-4
测量平面
0.014
锥体最大直径平面相对于测量平面的位置
7
0.01 00.006 ?
0.2A
30°
国
[7:24
D
在轴端处 70.014 10.015A 离轴端300处
-0.084
A
图1镗轴端部的型式
3.2标记示例：轴直径为 130 mm 标记为:
130 JB/T 4366.1—2011
